Светодиодные видеокубы обратной проекции по технологии DLP

Системы отображения, используемые в диспетчерских и ситуационных центрах, предназначены для того, чтобы в режиме реального времени, на большом экране, в высоком разрешении предоставлять операторам ключевую информацию. Они позволяют одновременно контролировать данные, поступающие из различных источников и принимать оптимальные решения в критических ситуациях.

При выборе технологии для конкретной области необходимо учитывать следующие факторы:

• Совокупная стоимость владения, обеспечивающая высокую окупаемость вложенных средств (ROI);
• Сетка швов (межэкранный зазор) должна быть как можно более тонкой для получения визуально бесшовного, высококачественного изображения;
• Необходимость работы в круглосуточном режиме (24/7);
• Высокая надёжность и минимизация простоев за счёт уменьшения количества точек возможного отказа;
• Длительный ресурс работы системы с возможностью её последующей модернизации.

В настоящее время наиболее широко используются:

• Видеостены из тонкошовных ЖК панелей;
• Видеостены из проекционных DLP-кубов со светодиодным источником света.

Попробуем кратно сравнить эти технологии.

Тонкошовная ЖК панель

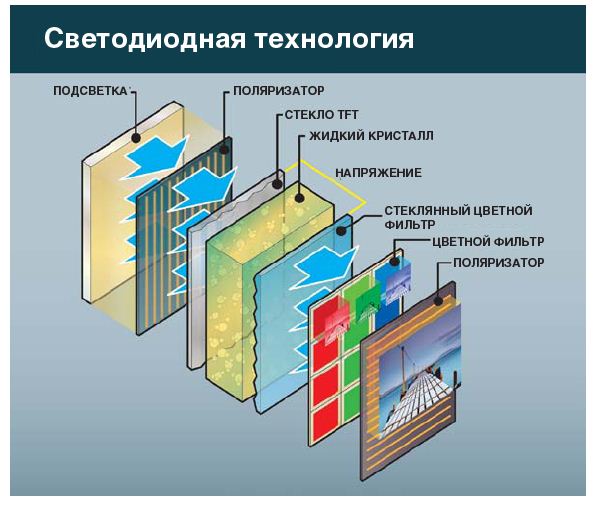

В жидкокристаллическом дисплее (ЖКД) используется технология цифрового отображения, которая заключается в том, что свет, проходящий через жидкие кристаллы и цветные фильтры, падает на поверхность экрана, в результате чего на нём создаётся изображение.

Впервые тонкошовные жидкокристаллические панели появились на рынке в 2010 году. В настоящее время применяются панели с диагональю 46 и 55 дюймов.

К достоинствам тонкошовных ЖК панелей относят низкую начальную стоимость развёртывания системы и малую занимаемую площадь.

Недостатков у этой технологии значительно больше. При настенном монтаже требуется укрепление несущей стены, чтобы она была способна выдержать вес видеосистемы.

Существует возможность появления битых пикселей, причём это не гарантийный случай. При демонстрации полностью или частично статичных образов возможно появление остаточного изображения.

Панели имеют толстые (до 5,7 мм) швы между экранами, что может рассеивать внимание операторов.

Для них характерен укороченный ресурс (менее 50 тыс. часов или 5,6 года), причём срок службы сокращается при непрерывной эксплуатации.

Панели имеют высокие эксплуатационные расходы из-за высокой потребляемой мощности и большой теплоотдачи.

Для них характерна ненадёжная калибровка цветов и невозможность ремонта на месте эксплуатации неисправных панелей.

Выпуск новых моделей происходит каждые 2-3 года, что затрудняет поиск запасных панелей уже спустя короткое время после установки.

Светодиодные кубы DLP обратной проекции (DLP-кубы со светодиодным источником)

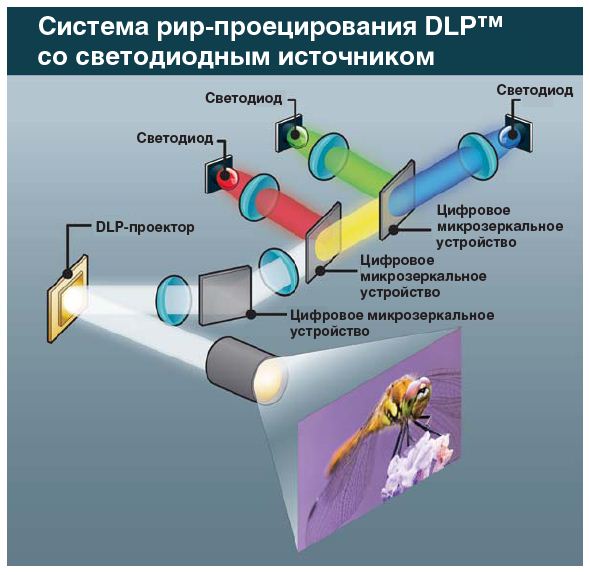

Обратное (рир) проецирование – это технология отображения, при которой изображения формируются на поверхности экрана с помощью проектора, часто также называемого источником света. Наиболее распространённым является проецирование с использованием кубов обратной проекции.

Источник света внутри корпуса проецирует изображение на расположенное вверху зеркало. Оттуда изображение отражается на экран.

С 2010 года в качестве источника света для кубов DLP используют светодиоды. Их ресурс, в зависимости от производителя, составляет 60-100 тыс. часов (от 6,8 до 11,4 года).

Перечислим основные достоинства и недостатки DLP видеокубов.

Достоинства:

• Среднее время безотказной работы DLP-системы – 650 тыс. часов. Благодаря модульному принципу построения системы светодиодный источник и система охлаждения легко заменяются в случае отказа. Предполагаемый срок службы DLP-куба со светодиодным источником – более 18 лет;
• Видеостены на основе кубов DLP представляют собой законченную в конструктивном отношении систему, для установки которой не требуется укрепления несущих стен;
• DLP обеспечивает возможность непрерывной эксплуатации в режиме 24/7/365 даже при длительном отображении статичной информации;
• DLP-кубы со светодиодным источником потребляют меньше энергии по сравнению с системами на основе других технологий;
• DLP-кубы со светодиодным источником вырабатывают меньше тепла по сравнению с системами на основе других технологий;
• Модульный принцип построения системы позволяет производить быструю замену отдельных компонентов, таких как блоки питания, материнские платы, светодиодные модули и т. д. на месте установки, не прибегая к замене всего устройства;
• Технология, используемая в видеокубах, обеспечивает различные варианты модернизации системы с учётом технологических изменений, включая увеличение разрешающей способности, замену источников света, добавление дополнительных функций и т. д.;
• Минимальная стоимость владения за счёт снижения потребляемой мощности, низкой теплоотдачи, увеличения прогнозируемого срока службы системы до 18 лет и более, отсутствие сложного технического обслуживания в течение более чем 9 лет непрерывной работы, модульная конструкция, позволяющая проводить быструю замену любых компонентов месте установки;
• Благодаря зазору между экранами, не превышающему 1,5 мм, и полному отсутствию рамки/шва, видеокубы можно использовать для создания крупноформатных, визуально бесшовных изображений;
• Отсутствие остаточного изображения или послеизображения.

Недостатки:

• Для установки кубов DLP требуется площадь размером 51х100 см по сравнению с площадью 20х25 см, занимаемой видеостеной из тонкошовных ЖК-панелей (вместе с монтажными кронштейнами);
• Цена одного DLP-куба примерно в 2-3 раза выше цены тонкошовной ЖК-панели (в зависимости от размера куба).

Таким образом, на сегодняшний день явными и неоспоримыми преимуществами обладают технологии создания видеостен на основе светодиодных видеокубов обратной проекции по технологии DLP.
