KVM по оптическому кабелю или через IP? “За” и “против”

В последнее время клиенты всё чаще интересуются матричными KVM переключателями. В проектах, особенно средних и крупных, где на первое место выходят централизация управления, надежность систем и комфорт их использования, серверы и рабочие станции располагаются на расстоянии 50 и более метров от пользователей. Для реализации подобных проектов применяются матричные системы разных типов. В данной публикации речь пойдет о том, в чем основные различия между автономными KVM переключателями, работающими по оптическому кабелю/витой паре, и KVM переключателями, которые работают через IP сеть.

Основные преимущества KVM систем

Для чего вообще нам требуется дополнительное оборудование, если для удаленного доступа можно использовать ресурсы уже имеющейся LAN и операционных систем? Ведь удаленного доступа на уровне сети, как правило, хватает для комфортной работы пользователей. Для чего нужно KVM оборудование? Ответ прост: у него есть ряд довольно весомых преимуществ. Всем известный и многими используемый удаленный доступ на уровне IP сети, реализуемый с помощью VNC и RDP, не предоставляет конечным пользователям полнофункциональные возможности при работе с графикой. Для данного типа соединений также характерны задержки в передаче сигналов. Кроме того, он не обеспечивает доступ к удаленным рабочим станциям на уровне BIOS. Таким образом, данное решение является совершенно неподходящим для систем оперативного мониторинга и контроля, для проектов, в которых на первом месте надежность и гарантированный удаленный доступ. Если же для удаленного доступа используется KVM оборудование, это равнозначно тому, что ваш компьютер располагался у вас под столом: вам бесперебойно доступен весь его функционал, при том, что компьютер может находиться в нескольких сотнях метров и даже километрах от рабочего места.

Перечислим основные сферы, в которых KVM оборудование стало неотъемлемой частью любого крупного проекта:

• промышленные предприятия;
• авиадиспетчерские;
• банки;
• ситуационные центры и центры обработки данных;
• студии телевещания и пост-продакшн и др.

Промышленные процессы часто протекают в неблагоприятной среде, поэтому принципиально использование высоконадежных оптических KVM устройств. Именно эти решения бесперебойно работают и передают сигналы без задержек и искажений даже в самых непростых условиях (высокие/низкие температуры, радиационные помехи, пыль и пр.). И позволяют непрерывно контролировать и управлять критически важными и сложными процессами и множеством компьютеров.

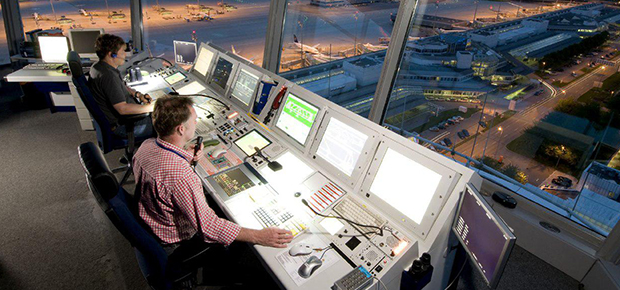

Когда речь идет о системах обеспечения безопасности полетов, важнейшим требованием к KVM устройствам является их надежность и поддержка сигналов высочайшего качества. Оптические KVM решения передают сигналы компьютеров в режиме реального времени на огромные расстояния без потери качества. Расположив компьютеры в отдельном помещении, вы защищаете пользователей от излишнего шума и тепла, создаете оптимальные условия труда для диспетчеров, которым нужна полная концентрация на рабочих процессах. Максимальная безопасность полетов достигается и за счет дополнительных резервных систем.

Использование KVM оборудования в банках позволяет ограничить доступ персонала к компьютерам в целях информационной безопасности, предотвратить несанкционированное использование флеш-накопителей и копирование секретной коммерческой информации. Распределение прав пользователей обеспечивает доступ только к тем данным, которые необходимы им для выполнения своих профессиональных обязанностей.

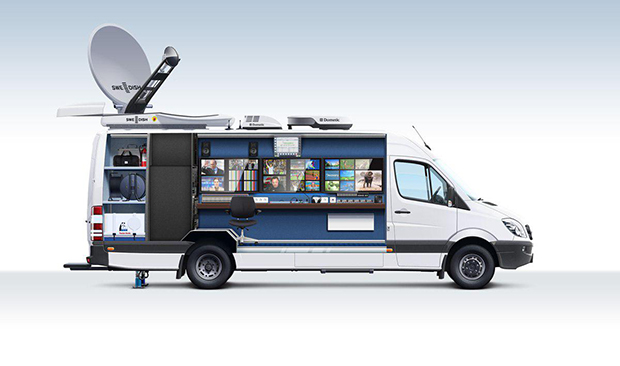

Студии телевещания и пост-продакшн, ситуационные центры и центры обработки данных, как правило, оснащены большим количеством профессионального оборудования с поддержкой аудио и видеосигналов высочайшего качества и как следствие - мощными серверами, которые являются причиной излишнего шума и тепла. При этом сами помещения зачастую  довольно небольшие. KVM оборудование позволяет разместить компьютеры в отдельных помещениях, высвобождает ценное пространство, обеспечивает комфортные условия для работы. Все пользователи получают полный и мгновенный доступ к любому компьютеру в режиме 24/7, не покидая своего рабочего места.

Принцип работы KVM матриц

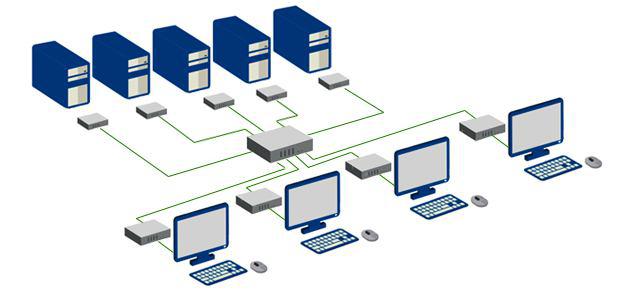

Матричные KVM переключатели дают возможность необходимому количеству пользователей управлять определенным числом рабочих станций, которые располагаются в специально выделенных удаленных серверных и центрах коммутации, где обеспечиваются необходимая температура воздуха, должный уровень пожарной безопасности, резервное питание. Мощные серверы и рабочие станции создают довольно высокий уровень шума, поэтому размещаются в помещениях с хорошей шумоизоляцией, удаленных на несколько десятков метров от рабочих зон. Все современные матричные KVM переключатели позволяют каждому пользователю управлять любой из удаленных рабочих станций. Переключатели обладают развитой системой аутентификации. Один пользователь может иметь полный доступ ко всем удаленным рабочим станциям, другой — право лишь на просмотр или вовсе доступ только к одной рабочей станции и не иметь возможности переключаться между ними. Описанные функции реализованы в KVM решениях практически всех серьезных производителей. А самые «продвинутые» устройства наделены дополнительными конкурентными преимуществами.

Например, в матричных KVM переключателях одного известного немецкого производителя присутствуют функции, которые являются в своем роде уникальными. Одна из самых востребованных — Push&Get, позволяющая передавать изображение со своей рабочей станции любому другому пользователю простым нажатием заблаговременно запрограммированной клавиши на клавиатуре или специальным пультом управления, а также получать изображение от других пользователей. Широкое применение данная возможность приобрела в проектах, где в рабочей зоне установлена видеостена и на неё поочередно требуется выводить изображение с одной или нескольких рабочих станций.

Другой производитель использует в своих матричных устройствах собственную технологию сжатия сигналов, которая применяется в оборудовании, работающем по IP сети. Данный тип устройств способен работать по сети 1 Gbit/s без каких-либо задержек сигналов при том, что компьютеры располагаются в сотнях метров от пользователей.

Основные типы KVM матриц

Существует 3 основных типа матричных KVM переключателей.

1. CATx KVM matrix switch — устройства, которые работают по витой паре. Максимальное расстояние удлинения в таких системах ограничивается 140 м. Находят применение, как правило, в маленьких и средних по масштабу проектах. В местах, где рабочие станции удалены от пользователей на небольшие расстояния.
2. Fiber KVM matrix switch – данный тип KVM переключателей позволяет использовать рабочие станции, которые расположены на расстоянии до 10 км от рабочих зон. Используются в средних и крупных проектах. На объектах, где требуется повышенная надежность и высокая отказоустойчивость всего оборудования. Оптика, как вы знаете, не подвержена никаким электростатическим наводкам.
3. IP KVM matrix switch – KVM матрицы, работающие через IP сеть. Ограничение по длине передаваемых сигналов отсутствует, всё зависит от конкретной организованной локальной сети. Данный тип KVM переключателей принято считать наиболее универсальным, т.к. для их работы достаточно наличие уже имеющейся у клиента LAN, но это немного не так. Почему, читайте ниже.
