По кубикам: практика эксплуатации видеостен в диспетчерских

Те, кто хотя бы раз посмотрел какой-нибудь фантастический фильм про конец света, наверняка обращал внимание, что там, как правило, Торнадо 7-й категории или 150-метровая волна цунами подкрадываются неожиданно, несмотря на все системы оповещения по миру и высокопрофессиональный персонал…

Недавние события в Краснодарском крае, увы, показали, что целый город может быть смыт за несколько минут – и это не плод художественного воображения, а печальная реальность. Человеческий фактор всегда таковым и останется. При этом современные технические средства при правильном использовании позволяют в условиях разгневанной природы или техногенного катаклизма  сводить риски для жизни людей к минимуму…

О том, как экраны высокого разрешения помогают в работе служб оповещения и спасателей, диспетчерских энергетических систем и АЭС – разбирался наш журнал с помощью наших респондентов: инженеров и IT-специалистов диспетчерских.

Респонденты:

• Ф. Э. Точанский, зам. директора Центра проекционных решений «Викинг», г. Санкт-Петербург
• А.А. Алеев, зам. директора по IT Филиал ОАО "СО ЕЭС" "Региональное Диспетчерское Управление Энергосистемы Республики Башкортостан", г. Уфа
• К.Г. Казарян, начальник отдела КИПиА ОАО «МОЭК», филиал № 6 «Южный», г. Москва

ДОЛГАЯ ДОРОГА К КУБУ

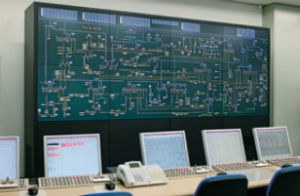

Энергетика – одна из областей, в которых изначально применялись мнемощиты – большие конструкции с мигающими лампочками и схемами. Наряду с привычностью этой технологии, она не могла не огорчать своих пользователей статичностью изображения, невозможностью показывать ситуацию в динамике. Тогда как в наши дни диспетчеру необходима информация двух типов: статическая – отображение схемы электрической сети и динамическая – значения токов и перетоков активной и реактивной мощности в элементах сети и уровней напряжения в контрольных пунктах. При этом в аварийных режимах для принятия оптимальных решений и минимизации времени ликвидации аварий необходима дополнительная информация.

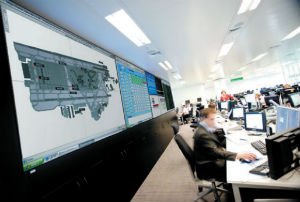

Сегодня при модернизации диспетчерских и переводе их на видеостены перед ними ставится задача сохранить преимущества мнемонического щита и добавить возможности современных средств отображения. При широком выборе таковых, оптимальным пока большинству экспертов представляются видеокубы. Выбирая решение, каждый  руководствуется своими соображениями. В случае с диспетчерскими кого-то не устраивает высокая «шовность» ЖК-панелей, кого-то - эффект выгорания плазм, однако самое критичное для подобных проектов – это невозможность для этих двух технологий осуществлять круглосуточную, круглонедельно-годичную работу (ЖК рассчитаны на 20-часовую работу в сутки, и каждую панель рекомендуется отключать на 2-4 часа в день).

Ф. Э. Точанский, зам.директора Центра проекционных решений «Викинг», компании-интегратора Ленэнерго:

…При построении видеостены в Ленэнерго стояла задача поиска наилучшего решения. В результате проработки всех существующих на рынке вариантов мы остановились на 70-й серии видеокубов Mistubishi. Они позволяют, с одной стороны, обеспечить минимальный из существующих на сегодня профессиональных решений зазор в 1 мм, а с другой – достичь высочайшей надежности на основе синтеза технологий DLP и LED. А благодаря замене традиционных ламп на светодиодные источники света рекордно вырос ресурс проекционного блока – до 60 тыс. часов. Всего было использовано 15 видеокубов в конфигурации 3х5

А. А. Алеев, зам. директора по IT Филиал ОАО "СО ЕЭС" "Региональное Диспетчерское Управление Энергосистемы Республики Башкортостан":

При выборе подходящей технологии рассматривались несколько вариантов: составные дисплеи на основе LCD-матриц, видеокубы и светодиодные экраны. Основным критерием выбора, понятно, было качество изображения и возможность работать в круглосуточном режиме как технике, так и людям. В итоге выбор был сделан в пользу видеокубов. Прежде всего, из-за высокого качества детализации изображения: глаза диспетчеров практически не устают, а также возможности так называемого горячего резервирования основных узлов (в том числе и ламп в видеокубах), а также работы в режиме 24 часов в сутки 7 дней в неделю. Швы между моделями практически не видны, поэтому изображение выглядит целостным

К. Г. Казарян, начальник отдела КИПиА ОАО «МОЭК», филиал № 6 «Южный»:

В нашей диспетчерской изначально были установлены видеокубы Barco, поэтому вопрос об установке другого решения практически не возникал… С новой системой работаем два года, сама видеостена на сегодня полностью удовлетворяет нашим потребностям. И стоимость эксплуатации новой видеостены вполне приемлема для нашей организации и проблем при ее обслуживании на сегодняшний день не возникало

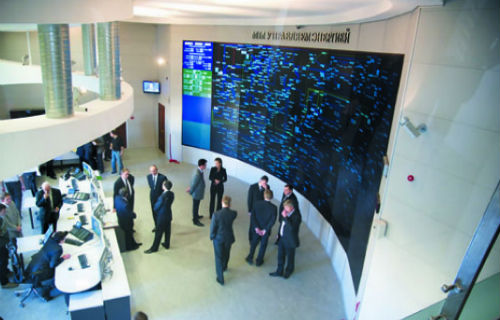

Действительно, сегодня существуют два варианта обслуживания «кубической» видеостены: фронтальное (на фото слева) – когда нет необходимости отводить еще почти метр площади за стеной, так и, наоборот, с ее тыльной стороны – что, как ни парадоксально, для некоторых диспетчерских стало более приемлемым, поскольку позволяет не отвлекать работающих диспетчеров.

А.А. Алеев:

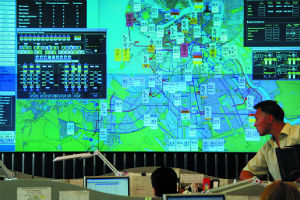

Основная видеостена из 32 видеокубов была введена в промышленную эксплуатацию 24 октября 2008 года. При этом в комплекс входит еще одна видеостена из 6 видеокубов пункта тренажерной подготовки персонала (ПТПП), которая была запущена 14 июня 2008 года. После принятия решения о модернизации на базе видеокубов было сформировано техническое задание на реконструкцию ЦДП. В процессе формулирования требований изучалась вся доступная информация по видеокубам, были направлены специалисты информационных технологий совместно с технологами на объекты, где такое оборудование уже было установлено. Максимальное количество видеокубов, которое в то время использовалось, не превышало 18. У нас же стояла задача отобразить существующую схему 500,220,110 кВ с динамическим отображением необходимой в данный конкретный момент дополнительной информации, которая появляется и скрывается либо по команде диспетчера, либо по заранее определенной логике в зависимости от состояния первичного энергетического оборудования и значений физических величин.

Стоимость владения такой видеостеной составляет от 3 до 5% от ее начальной стоимости в год при круглосуточной работе. Из них 2-3% составляет стоимость ламп для видеокубов. При этом разброс продолжительности работы ламп составляет от 1 000 до 20 000 часов. Текущее оперативное и техническое обслуживание, как правило, осуществляет собственный персонал, обучение которого проводилось в процессе наладки и опытной эксплуатации системы. Настройка цветопередачи видеокубов производится специализированной организацией 1 раз в 2 года

НА ТЕМНОЙ СТОРОНЕ КУБА

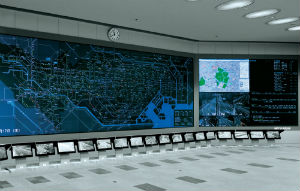

Есть еще нескольких факторов, на которые стоит обратить внимание, при подготовке проекта видеостены на основе видеокубов: все пользователи и эксперты отмечают сравнительно короткий (10000 часов)средний срок службы ламп, невозможность модернизировать некоторые серии кубов для дальнейшей установки светодиодных модулей. Многие жалуются также на их зависимость от климатических условий и посему необходимость гермозоны.

А. А. Алеев:

В нашем случае при всех очевидных плюсах системы существует необходимость ее периодической цветоколибровки, система управления построена на базе Windows XP (персональная ОС), что делает невозможным подключение удаленным рабочим столом к системному блоку управления видеостеной без отключения вывода изображения на видеостену

К. Г. Казарян:

Нельзя сказать, что кубы являются безальтернативным решением даже в нашем случае… Слабая сторона видеокубов, на наш взгляд – недешевые лампы подсветки

Ф. Э. Точанский рекомендует потенциальным заказчикам кубической системы для диспетчерских:

уделять должное внимание вопросам охлаждения заэкранного пространства, поддержанию рабочей температуры всей вычислительной техники и заблаговременно прорабатывать дизайн помещения диспетчерских: эргономика рабочего места играет не последнюю роль в обеспечении безопасности технологических процессов

ФАКТОР УСПЕХА

Если вы – потенциальный заказчик видеостены для диспетчерской, вам прежде всего необходимо решить для себя, какая информация будет отображаться на видеостене и стоит ли, по словам А.А. Алеева, «ее городить, если можно решить задачу другими системами отображения».

Понимать на этапе проектирования, что сама видеостена – это «большой телевизор», и насколько адекватно вашим требованиям там смотрится именно ваша «картинка» - зависит на 80% от программного обеспечения.

Поскольку видеостена – средство именно коллективного отображения, то при ее проектировании необходимо учитывать уровень детализации информации (размер отображения одного элемента, читаемость/нечитаемость отдельных символов). От этого, соответственно, будет зависеть требуемое разрешение.

А поскольку даже самый грамотный потенциальный заказчик не может знать всех нюансов стены из видеокубов: как и с какой яркостью будет выводиться изображение, что будет видеть диспетчер в зависимости от угла обзора, как оперативно сменить комплектующие и т.п., то основная часть успеха проекта будет зависеть от правильного выбора интегратора, а остальная часть – от постоянного и тесного сотрудничества с ним на всех этапах разработки и внедрения проекта, а также его обслуживания.

Журнал "EQUAL AV", № 1 (19) 2012
