Две бизнес-задачи с одним решением. Рассмотрим обе

Решения на основе матричных видеопереключателей ATEN VM5404H и VM5808H позволяют с минимальными затратами организовать требуемую систему видеотрансляции для проведения презентационных мероприятий в компаниях малого и среднего бизнеса.

---

Лекции, доклады, обучающие семинары и прочие подобные мероприятия проходят по одному схожему формату: докладчик — аудитория. Для наглядности и лучшего восприятия информации основные тезисы докладов сопровождаются аудиовизуальным рядом, который отображается на проекционном экране или на экране телевизора (монитора) больших размеров.

Поэтому довольно часто в различных компаниях встает вопрос об организации «правильного» пространства для проведения мероприятий, накладывающих определенные требования на функциональные возможности помещений и различных систем, с помощью которых участники могут удобно, комфортно и в нужной форме доносить информацию до партнеров и коллег.

Система видеотрансляции позволяет отображать необходимую информацию в удобной для докладчиков форме. Обычно она представляет собой видеостену (центральное звено системы), на которую выводится одно или несколько изображений от разных источников сигнала. Также для удобства коллективной работы в разных точках помещения находятся дополнительные устройства отображения, частично или полностью дублирующие информацию на видеостене. При этом эти устройства имеют возможность транслировать и любое другое изображение.

Режимы работы видеостены и вспомогательных устройств отображения оперативно и гибко настраиваются под текущую обстановку. Можно выбирать, откуда брать необходимые изображения (например, с ноутбуков участников), где их отображать, в каком режиме (изображение на всю видеостену, на ее часть или на вспомогательный монитор и т.д.).

Подобные системы, безусловно, дают огромные возможности, облегчая подачу информации и повышая общую продуктивность работы. Но обратной стороной медали является тот факт, что они достаточно дорогостоящи и сложны в установках и настройках. Эти обстоятельства часто отпугивают потенциальных, но «не богатых» пользователей таких систем. Так, маленькие акулы бизнеса, у которых нет возможности вкладываться в технологическое оснащение своих компаний, начинают проигрывать большим...

Компактно, стильно, удобно, профессионально

Одним из тех производителей, кто услышал запрос потенциальных пользователей систем видеотрансляции, стала  компания ATEN. Она выпустила на рынок продукт, благодаря которому за разумные деньги стало возможным получить близкий к желаемому результат: это матричные HDMI коммутаторы с функциями формирования видеостен. По сути, они являются полноценной системой видеотрансляции в «миниатюре». Рассмотрим их подробней.

Линейка матричных видеопереключателей компании ATEN для малого и среднего бизнеса представлена двумя моделями: ATEN VM5404H и VM5808H. Из названия становится понятно, что это переключатели 4x4 (4 входа и 4 выхода) и 8x8 соответственно. Интерфейс подключения устройств – HDMI, что при необходимости позволяет подключать устройства с интерфейсом DVI-D(SL). Но обычными матричными переключателями сейчас никого не удивишь, так в чем же преимущество переключателей ATEN? И чем они могут помочь, маленьким «акулам бизнеса»?

Главное преимущество в том, что эти переключатели сочетают в себе сразу три устройства:

• матричный переключатель – коммутация любого источника сигнала с любым устройством отображения;
• скейлер - масштабирование исходных изображений до требуемых разрешений;
• контролер видеостен – объединение нескольких устройств отображения в единое пространство - видеостену.

Также эти устройства имеют стильный офисный дизайн, что позволяет размещать их даже на видном месте в помещении, что немаловажно, когда нет возможности спрятать оборудование за пределами данного помещения.

Ну и последнее преимущество, которое для предприятий малого и среднего бизнеса является одним из самых важных, это — цена. При существенных ограничениях в бюджете этот фактор является одним из важнейших, способных повлиять на принятие решения о выборе производителя и закупке оборудования.

Для наглядности рассмотрим конкретный пример реализации проекта переговорной комнаты в компаниях малого и среднего бизнеса.

Малый бизнес

Описание проекта

В переговорной комнате планируется проводить различные по формату мероприятия: доклады, презентации, семинары, совещания, обсуждения и проработку проектов. Для отображения сопроводительной информации планируется установить видеостену размером 2х2 экрана, на которую участники мероприятия смогут в любой момент времени вывести необходимую им информацию.

Видеостена должна иметь возможность удобно переключать различные режимы отображения информации:

• любое изображение на всю видеостену,
• любое изображение на любой отдельный монитор или на несколько.

Источники изображений могут иметь произвольные разрешения, но не более 1920х1080. Мониторы, составляющие видеостену, могут быть не «бесшовные» (т.е. имеющие рамки более 5 мм), но при этом обеспечивающие достаточно комфортное восприятие информации.

Вот типовая задача на оборудование переговорной комнаты для малого бизнеса.

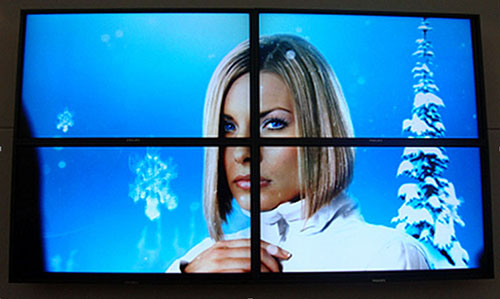

Видеостена 2х2

Что в данном случае рекомендует компания ATEN? Для решения данной задачи установить одно единственное устройство — ATEN VM5404H, которое и обеспечит выполнение всех описанных выше требований.

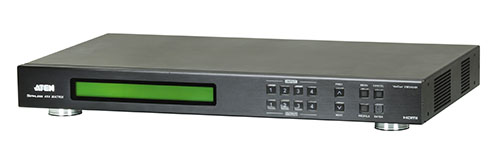

Матричный видеопереключатель ATEN VM5404H

Переключатель может взять исходное изображение с любого источника и отобразить его на любом экране (в том числе и продублировать). Может растянуть любое изображение на всю видеостену. Различные режимы трансляции можно сохранить в виде шаблонов и быстро их активировать в нужный момент. Можно задать режим автоматической смены шаблонов через заданный интервал времени и т.д. Возможностей для организации различных режимов трансляции — масса.

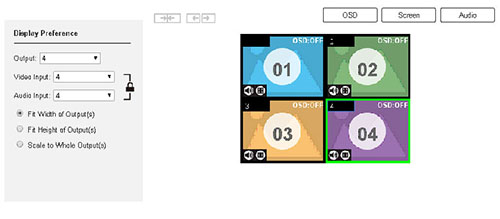

Режим трансляции, где каждое изображение транслируется на свой экран

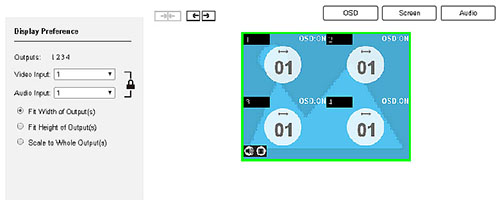

Режим трансляции видеостена

В настройках изображения предусмотрены достаточно большие диапазоны значений устанавливаемых параметров, что позволяет использовать при формировании видеостены мониторы с «толстыми» рамками.

Управляется переключатель при помощи встроенного WEB-интерфейса, который позволяет быстро и удобно переключать необходимые режимы трансляции и производить настройки. При необходимости также можно использовать и API управление.

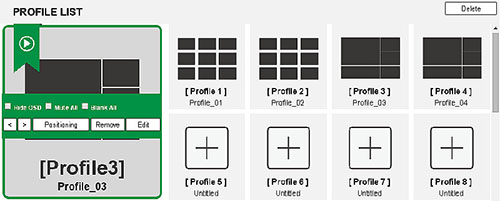

Настройка шаблонов трансляции

А какие ограничения или неудобства будут у этого решения?

Единственным ограничением в данной ситуации является количество одновременно подключаемых источников информации, которая может отражаться на видеостене — 4 источника. Но на практике этого количества вполне достаточно для продуктивной работы. Все остальные требования выполняются.

Неудобства тоже есть, но их немного:

• Необходимость использовать «толстые» и дорогие HDMI кабели для подключения мониторов и источников сигнала к переключателю, что сильно затрудняет и удорожает монтаж системы и не добавляет удобства участникам мероприятий.
• Переключатель нужно устанавливать относительно близко и от видеостены и от места размещения участников, т.к. длина интерфейсных кабелей не должна превышать 15 м. Это условие накладывает ограничение, как на расположение самого переключателя в пространстве, так и на размещение участников мероприятий в этом пространстве, что тоже не добавляет удобства. Можно использовать различные удлинители сигналов по «витой паре», например ATEN VE800 или VE812, но это удорожает систему.
• Управление системой видеотрансляции будет разбито на две части – управление мониторами и управление переключателем. Это условие тоже немного усложняет «жизнь» участникам мероприятий, т.к. им будет необходимо отдельно включать/выключать мониторы и отдельно управлять режимами трансляции, но это совсем не критично в данном случае.

Таким образом, взвесив все «за» и «против», можно сказать, что использование в данном решении матричного видеопереключателя ATEN VM5404H достаточно обоснованно и позволяет с минимальными затратами организовать требуемую систему видеотрансляции в переговорной комнате.

Средний бизнес

У среднего бизнеса задачи шире, потому и требований к переговорной комнате больше. Но и на них можно ответить при помощи одного устройства ATEN.

Описание проекта

В переговорной комнате планируется проводить различные по формату мероприятия: доклады, презентации, семинары, совещания, обсуждения и проработка проектов и т.д. Для отображения сопроводительной информации в переговорной должна быть установлена видеостена размером 4х2 экрана, на которую участники мероприятия смогут в любой момент времени вывести необходимую им информацию.

Видеостена должна иметь возможность удобно переключать различные режимы отображения информации:

• любое изображение на любую часть видеостены размеров 2х2
• любое изображение на любой отдельный монитор или на несколько.

Источники изображений могут иметь произвольные разрешения, но не более 1920х1080. Мониторы, составляющие видеостену, могут быть не «бесшовными» (т.е. имеющими рамки более 5 мм), но при этом они должны обеспечивать достаточно комфортное восприятие информации. Необходимо предусмотреть возможность подключения системы видеоконференцсвязи (ВКС) для участия в мероприятиях удаленных участников, а также дальнейшее развитие самой системы, путем увеличения количества мониторов и источников сигнала.

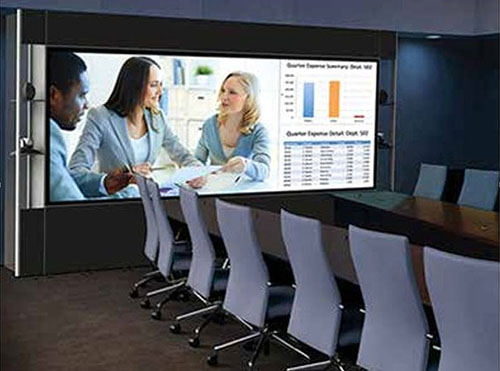

Видеостена 3х2

Что изменилось в этом проекте относительно предыдущего? Главный образом - количество мониторов в видеостене и, соответственно, возможные режимы трансляции и их количество. В частности, одной из задач этого проекта была необходимость создания режима, при котором на часть стены размером 2х2 транслируется одно изображение, на 5-й экран транслируется изображение с системы ВКС, а на 6-й - необходимая вспомогательная информация. Режимов трансляции в такой системе может быть множество, а если в перспективе видеостену увеличить до размеров 4х2 и еще при этом увеличить количество источников сигнала (как того требует условия проекта), то их станет еще больше. Т.е. задача сильно усложнилась.

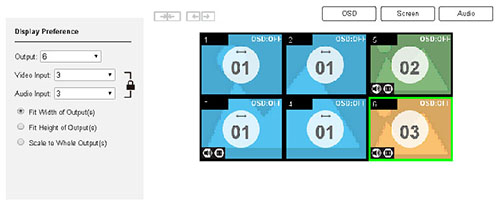

Режим трансляции, где одно изображение выводится часть стены 2х2,
а второе и третье изображения на 5-й и 6-й экраны

Но как и в предыдущем варианте, компания ATEN рекомендует для данной задачи установить одно единственное устройство — ATEN VM5808H, которое и обеспечит выполнение всех описанных выше требований даже с учетом возможного развития системы.

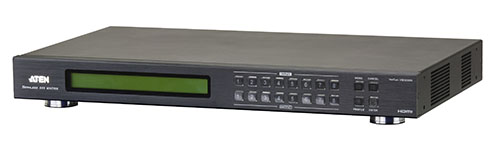

Матричный видеопереключатель ATEN VM5808H

Переключатель обладает точно такими же функциональными возможностями, что и ATEN VM5404H, но имеет в два раза большее число портов на входе и выходе, что позволяет подключать к нему большее количество устройств, тем самым увеличивая возможности его применения и число различных режимов трансляции.

Ограничение по количеству подключаемых устройств – не более 8, но этого более чем достаточно для организации различных мероприятий.

Все остальные неудобства, присущие VM5404H остаются, даже в некотором роде растет, т.к. количество «толстых» и неудобных в монтаже (да и не дешевых) HDMI кабелей увеличилось, но это «болезнь» всех простых систем видеотрансляций подобного рода, и в данном случае она нивелируется большими функциональными возможностями и удобством в работе.

Опять, взвесив все «за» и «против», можно сделать вывод, что данный матричный переключатель в большинстве случаев обеспечивает выполнение всех необходимых требований, предъявляемых к организации системы видеотрансляции переговорных комнат компаний среднего бизнеса. Решение очень простое и доступное по цене, а это как раз то, что нужно для успешного бизнеса.

На все оборудование ATEN компания КОЛАН предоставляет гарантию 5 лет, что является дополнительным стимулом для выбора оборудования этой торговой марки.
