Полиэкранный процессор MV-6 от Kramer Electronics

Журнал "EQUAL AV", № 1 (19) 2012

Современные выставочный стенд, конференц-зал и ситуационный центр невозможно представить себе без системы видеоотбражения. Существует множество технологий, с помощью которых можно организовать показ видеоконтента, но наибольшую популярность в последнее время заслужено завоевали видеостены.

Сегодня практически все производители плазменных и ЖК-панелей предлагают свою серию профессиональных дисплеев, которые можно соединить в единый большой экран. На рынке существует огромный выбор панелей с разными диагоналями. Они отличаются разрешением, толщиной шва на стыках между панелями, но все они в любом случае предназначены для более наглядного представления той или иной информации.

Сама по себе видеостена способна отображать видеоконтент только с одного источника, что не всегда бывает удобно и эффективно. Для решения этой задачи компания Kramer Electronics разработала полиэкранный процессор MV-6, предназначенный для работы с сигналами HD-SDI.

MV-6 позволяет формировать на экране монитора любую палитру окон, в каждом из которых отображается свой сигнал. Окна могут быть любого размера и накладываться друг на друга. Мультивьювер имеет 6 входов 3G HD-SDI. Для подключения основного дисплея служат выходы HDMI и HD-SDI, а контрольный монитор можно подсоединить к композитному выходу. Этот процессор работает как с профессиональными телевизионными мониторами, так и с бытовыми дисплеями. Его корпус имеет высоту всего 2U, а управление прибором просто и удобно. Создав конфигурацию окон полиэкрана, можно записать ее в память устройства для последующего вызова. Для запоминания вариантов конфигурации есть несколько ячеек памяти, а вызов любой из них выполняется с помощью кнопок на передней панели.

Чтобы мультивьюер работал с сигналами разных типов и разрешений, по его входам можно поставить набор преобразователей — масштабаторов VP-481, VP-482, VP-483 и др. Это дает возможность подключения к видеостене с мультивьюером и самых широко используемых в настоящее время интерфейсов: DVI, HDMI, VGA (см. рис. 2).

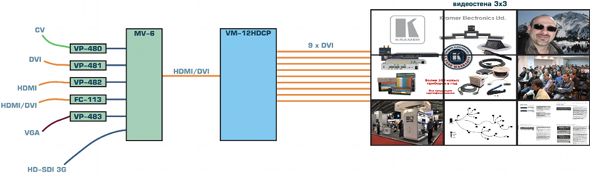

Рис. 2. Подключение мультивьюера к видеостене

Что делать, если в панели или проекторе не предусмотрен режим видеостены? Организовать такой режим можно и искусственным путем, с помощью, например, масштабаторов Kramer VP-423 или (для цифровых интерфейсов) с помощью VP-728...VP-747.

Давайте подробней рассмотрим построение видеостены на базе бытовых панелей с помощью масштабатора VP-423 (см. рис. 3).

Для этого нам всего лишь нужно подключить к каждой панели видеостены свой масштабатор и задать в удобном экранном меню её место положения по вертикали и горизонтали. Данное решение позволяет значительно сократить бюджет на организацию системы видеоотображения. Масштабатор VP-423 позволяет создать единый экран размерностью до 4X4.

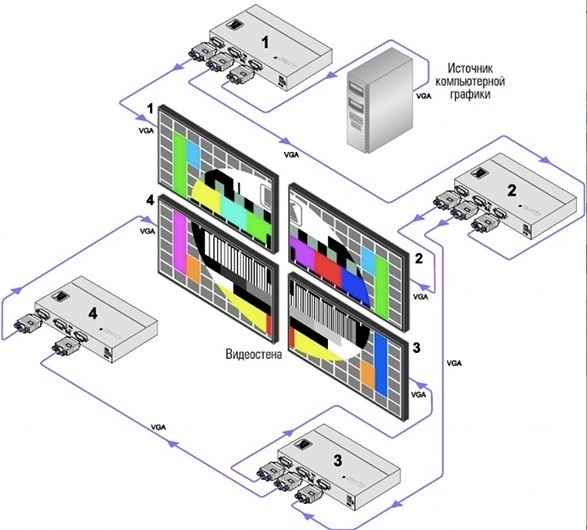

Рис. 3. Организация видеостены на базе VP-423

AV-индустрия с каждым годом ставит перед инсталляторами всё более технически сложные задачи. Появляются новые интерфейсы, протоколы и стандарты, повсеместно внедряется всеми нами горячо любимая технология HDCP-кодирования. Порой бывает не просто построить работоспособную систему, так как необходимо учесть множество факторов. Справиться с трудностями и создать безупречно функционирующую систему поможет опыт компании Кramer Electronics, которая уже более 30 лет производит коммутационное оборудование, используя самые последние технологии и разработки. Инженеры компании делают всё, чтобы создание системы любой сложности не вызывало затруднений и могло быть легко выполнено персоналом с любым уровнем профессиональной подготовки.
