Решения для многооконной инсталляции - и не платите больше!

Очень часто при реализации средних и крупных объектов Заказчик ставит перед интегратором задачу вывода видео на основной экран отображения информации сразу с нескольких источников. Это достигается применением внешних устройств разной степени сложности.

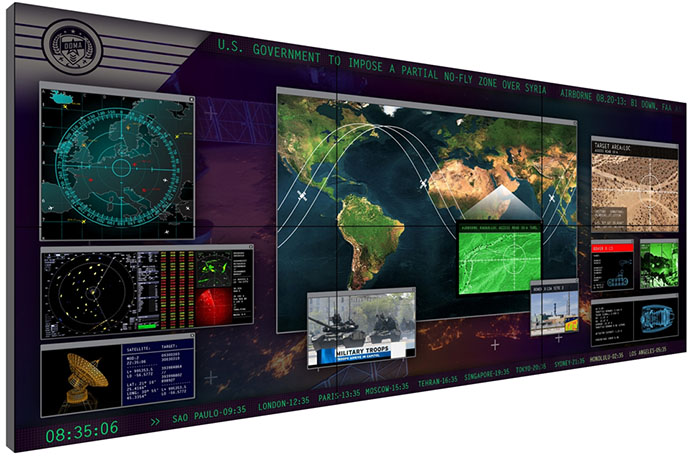

Рис.1 Пример единого многооконного изображения, сформированного видеопроцессором из нескольких исходных видеосигналов

В простых случаях можно применить масштабатор, обеспечивающий функцию "картинка-в-картинке" из двух источников видеоинформации. Но часто этого бывает недостаточно - требуются устройства с более широкими возможностями создания на экране различных комбинаций входных сигналов и их совместного представления.

До последнего времени данная задача решалась при помощи сложных и дорогих приборов.

Наиболее известные производители решений для создания многооконных инсталляций

К сожалению, стоимость наиболее распространенных решений довольно высокая.

При этом, для большинства проектов бывает достаточно базовых, наиболее распространенных функций, которые можно реализовать более бюджетными средствами.

Функционал многооконных процессоров разнообразен, но к "базовым функциям" следует отнести возможность создания нескольких раскладок экрана и вывода на эти раскладки нескольких видеосигналов.

Решение задачи с использованием многооконных процессоров TNT

Многооконные видеопроцессоры TNT успешно решают задачи вывода нескольких видеопотоков на единое поле изображения и управления ими. Модели создавались как доступная большинству инсталляторов замена дорогих контроллеров видеостен для тех случаев, когда заказчику достаточно базового функционала, а бюджет проекта не позволяет использовать дорогие бренды.

В качестве примера рассмотрим многооконный процессор TNT MMS-0401H.

Этот видеопроцессор поддерживает на входе сигналы следующих интерфейсов: HDMI (DVI-D), VGA (YPbPr) и CVBS (RCA), а на на выходе – HDMI. Максимальное поддерживаемое разрешение 1920х1200@60. Необходимое разрешение на выходе пользователь может установить самостоятельно, выбрав его из списка возможных разрешений.

Модель TNT MMS-0401H имеет модульную платформу, состоящую из шасси и 4-х интерфейсных плат для подключения источников видеосигнала. Каждая плата имеет три независимых интерфейсных разъема: HDMI (DVI-D), VGA (YPbPr) и CVBS (RCA). К каждому интерфейсному разъему можно подключить свой источник сигнала. Количество интерфейсных плат можно увеличивать по мере их необходимости - до 6.

Пользователь может задать каждому окну на экране свой размер, положение, прозрачность, а также показать или убрать окно с экрана. Каждое из настроенных состояний можно сохранить во внутренней памяти видеопроцессора в виде шаблона и при необходимости активировать. Есть режим поочередной циклической смены сохраненных шаблонов через заданный интервал времени. Максимальное количество шаблонов – 15. Этого более чем достаточно для многих проектов. При необходимости файлы с настройками сохраняются и на внешних носителях.

Видеопроцессором можно управлять непосредственно при помощи кнопок на передней панели, или команд RS232 (в последнем случае, используя панели управления TNT или сторонних производителей).

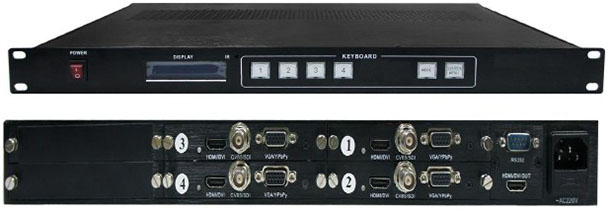

Рис.2 Многооконный видеопроцессор TNT MMS-0401H

Настройка и сохранение различных шаблонов трансляции осуществляется при помощи программного обеспечения MultiView (далее - ПО), поставляемого в комплекте с устройством. ПО работает под управлением ОС Windows XP и выше.

Интерфейс ПО MultiView очень прост и будет понятен пользователям с любым уровнем компьютерной грамотности.

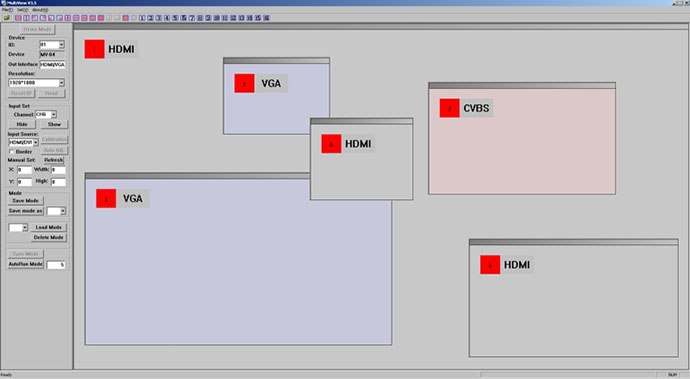

Рис.3 Экран ПО MultiView

Экран ПО представляет собой виртуальный экран с отображенными окнами, в которых будут транслироваться соответствующие видеоисточники. Окна могут иметь произвольные размеры и расположение на экране (в том числе, и с перекрытием).

В пользовательском интерфейсе предусмотрено множество дополнительных функций которые позволяют выбрать источник сигнала, разрешение видеосигнала на выходе, задать параметры отображения окон (показать/убрать окно, прозрачность окна, фон экрана, включение/выключение рамок), сохранить созданную конфигурацию виде шаблона, задать циклическое переключение шаблонов через заданный интервал времени.

Все действия пользователя по изменению размеров, прозрачности, перемещению окон, выбору источников видеосигнала и т.д. тут же отображаются на экране, подключенному к выходу видеопроцессора.

Еще одна модель линейки TNT — видеопроцессор TNT MMS-0901H позволяет подключить значительно большее количество источников видеосигналов. Устройство также имеет модульную платформу, состоящую из шасси и 9-ти интерфейсных плат для подключения источников видеосигнала. Каждая плата имеет три независимых интерфейсных разъема: HDMI (DVI-D), VGA (YPbPr) и CVBS (RCA). К каждому интерфейсному разъему можно подключить свой источник сигнала. Количество интерфейсных плат можно увеличивать до 16. На выходе видеопроцессор имеет один интерфейсный разъем HDMI.
