Чек-лист для заказчика: как оборудовать офис для ВКС

В середине прошлого десятилетия системы ВКС строились на закрытых проприетарных аппаратных решениях. Для нужд ВКС создавались или арендовались специализированные линии связи. Цена вопроса исчислялась десятками, а то и сотнями тысяч долларов, поэтому собственную ВКС могли себе позволить только крупные компании.

Оптоволоконные транспортные магистрали, выделенные сети ШПД, мобильный Интернет 3G/4G изменили все на этом рынке, и системы ВКС стали неотъемлемой частью бизнеса любого уровня. Чек-лист, представленный ниже, позволит заказчикам избежать глобальных ошибок при реализации подобных решений.

Базовым элементом («клиентом») современной сети ВКС является самый обыкновенный офисный компьютер со следующими минимальными требованиями:

• центральный процессор класса не хуже Intel i3-Core и 4 Гбайт оперативной памяти (и то, и другое важно для функционирования алгоритмов кодирования видео и звука, а также криптозащиты данных в линии связи);
• наличие гнезд USB в достаточном количестве (в числе которых хотя бы пара USB 3.0).

Кроме ШПД к Сети, на борту компьютера должно работать специализированное ПО для ВКС. В качестве «клиента» можно выбрать как платный, так и бесплатный софт – Google Hangouts и Microsoft Skype. Еще один важный момент: для коммутации между клиентами необходим собственный сервер (если не предполагается пользоваться услугами сервисов Google и Microsoft), топографически расположенный в центральном узле вашей сети. Естественно, с установленным специальным ПО «Сервера для ВКС».

В аббревиатуре ВКС ключевое слово – Видео. Видеопроекторы в системе давно с успехом заменили ЖК мониторы, встроенные динамики которых хорошо справляются с функцией озвучивания офиса. Размер диагонали монитора приблизительно равен расстоянию между первым и последним рядами зрителей, деленному на «3». Самый большой размер экрана серийного телеприемника на сегодняшний день – 105 дюймов, но и его может не хватить. В таком случае следует избрать вариант устройства видеостены (2x2, 3x3, 4x4, и т.д.), либо установки нескольких дублирующих экранов.

Основное требование к видеокамере, захватывающей картинку в индивидуальной или малой системе ВКС – качество изображения. Стоит помнить, что невозможно получить достойное изображение камерой с размером сенсора «со спичечную головку», а также при использовании простейших (состоящих из 2 линз) объективов. От того, каким видят вас собеседники на той стороне линии связи, во многом зависит успех (или неуспех) ВКС. При выборе устройства для руководителя стоит обратить внимание на:

• надежность крепления;
• объектив – крайне желательно с автофокусом, с плавной или дискретной настройкой (шагами);
• из двух форматов HD лучше выбрать тот, что “Full HD” (1920x1080 пикс), со стандартным для видео из Сети значением частоты кадров 30 к/с;
• крайне желательно протестировать качество кодирования встроенного кодека (как правило, стандарта h.264).

Для малой (до 6 - 8 человек) ВКС-комнаты подойдет Web-камера с дополнительными сервисными функциями, например:

• не просто широкоугольный объектив, но с функцией автоматического панорамирования – поворота вправо и влево от главной оси;
• качество изображения и кодирования – не хуже описанного выше;
• для звукового тракта Web-камеры высокого класса считается обязательным наличие встроенной микрофонный системы из нескольких капсюлей, с функциями эхо- и шумоподавления, а также отслеживания направления источника сигнала (желательно);
• встроенный широкополосный динамик должен обеспечивать достаточную мощность и неискаженное воспроизведение звуковых частот минимум в диапазоне максимальной чувствительности человеческого уха (80…8000 Гц).

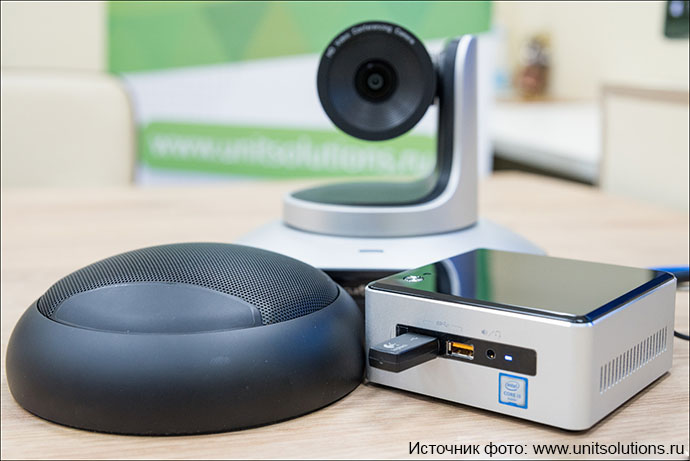

В ВКС-офисе среднего размера (10-25 человек) не обойтись без камеры с функцией «приближения» – так называемой, PTZ-камеры. Аббревиатура PTZ обозначает: P (Pan) – панорамирование, T (Tilt) - наклон, Z (Zoom) – приближение. Как правило, такая камера имеет широкоугольную оптику с автофокусом и зумом, интуитивный пульт ДУ и надежное крепление к столу.

«Джентельменский набор» сервисных удобств PTZ-камер высокого класса включает:

• фирменный CMOS датчик HD-разрешения высокой чувствительности (чтобы обойтись без дополнительных осветительных приборов) с адаптивным 2D/3D NR подавителем шумов;
• большой список автоматических настроек (что не исключает также и наличия ручных): фокус, экспозиция, баланс белого и прочее;
• высокоскоростной электропривод Pan-Tilt с памятью предустановок.

Иногда случается, что при оборудовании ВКС-офисов возможностей встроенных в Web-камеры микрофонов уже недостаточно. И тогда на столах появляются спикерфоны – устройства all-in-one, совмещающие в себе динамики, массивы микрофонов, блоки эхо- и шумоподавления. Все спикерфоны поддерживают каскадное включение. Различные модели спикерфонов условно подразделяются на:

• бюджетные компактные модели, имеющие полный дуплекс, эхо- и шумоподавление, АРУ, круговую зону охвата с радиусом в 1.5 м, гнездо 3,5mm mini-jack для подключения внешней активной акустики, USB plug-in-play;
• элитные модели для руководителя, в которых к возможностям бюджетных добавлено: гнездо RJ11 для подключения офисного телефона, 2,5mm mini-jack для подключения головной гарнитуры;
• продвинутые модели для ВКС-офисов среднего размера, у которых зону гарантированного захвата голоса в 2,5 м обеспечивает встроенный микрофонный массив из нескольких капсюлей с функцией изменения диаграммы направленности. Встроенный динамик в большинстве случаев обеспечивает достаточную для озвучки помещения мощность. Устройства оснащены функциональной сенсорной клавиатурой и LED-индикатором, а также имеют такую удобную функцию, как активации голосом говорящего, находящегося в непосредственной близости;
• микрофонные массивы, содержащие 10-15 и более встроенных микрофонов для уверенного захвата голоса на глубину до 10-15 м. Как правило, размещаются под экраном, выше уровня столешницы говорящих. Благодаря встроенному мощному DSP-процессору устройство автоматически формирует фазовым методом несколько лучей максимальной чувствительности и попеременно их опрашивает (несколько раз в секунду). Обязательные автоматические функции регулировки усиления, эхо- и шумоподавления обеспечивают приличную разборчивость речи вне зависимости от удаления говорящего от микрофонов.

В условиях больших залов, при проведении пресс-конференций, отличающихся сложной звуковой обстановкой, оптимальным выбором будут конгресс-системы, отличительной чертой которых является использование пультов с узконаправленными микрофонами на «гусиной шее».
