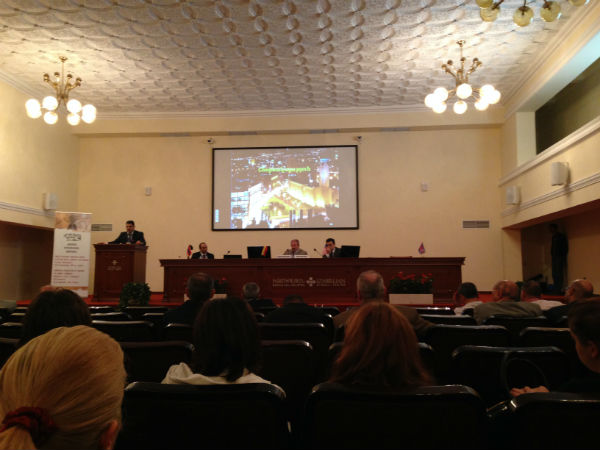

Конференц-зал научно-медицинского центра "Измирлян"

Задача:

•     Разработка проекта по  оснащению конференц-зала медцентра  комплексом современного аудио- и видеоборудования, позволяющего проводить различного рода съезды, семинары и т.п.
•     Обеспечить трансляцию эндоскопических операций  из операционных медцентра, расположенных в соседнем с конференц-залом здании.
•     Поставка, монтаж оборудования и сдача всего комплекса "под ключ".

Трудности:

1.     Обычная, к сожалению, на постсоветском пространстве ситуация - объект полностью отремонтирован и сдан в экплуатацию, а установкой AV-оборудования заказчик озаботился лишь после завершения работ.
2.     Необходимость разработать проект и вписать AV-оборудование и кабельное хозяйство в действующую архитектуру и инфраструктуру здания и самого конференц-зала, не нарушая их целостности.
3.     Большие расстояния передачи аудио-видео сигналов -длина проложенных коммуникационных кабелей составила около 1 км.
4.     Полное отсутствие кабель-каналов (кроме весьма узких и извилистых кабель-каналов из коридоров хирургических отделений в операционные
5.     Устаревшие аналоговые SDTV-камеры, в т.ч. и с S-video интерфейсом, установленные на эндоскопах и хирургических лампах над операционными столами
6.     Высокая загруженность операционных и отсутствие доступа в них в рабочее время. Необходимость обеспечения режима стерильности в операционных при проведении работ.
7.     Достаточно ограниченный бюджет проекта .

Краткое описание проекта:

В конференц-зале  установлен мощный (7,500 ANSI Lumens) профессиональный инсталляционный WUXGA (1,920 x 1,200 pixels) двухламповый проектор  Mitsubishi UD-8850U (серия Falcon 2) со специальной длиннофокусной оптикой (изображение проецируется из рубки киномеханика).

Та же модель установлена в готовящемся к открытию новом здании Музея-института геноцида армян, а предыдущие модели серии Mitsubishi 8000 (Falcon 1) с яркостью 6,500 люменов  и  WUXGA разрешением давно и успешно эксплуатируются в г. Ереване в  Институте древних рукописей имени М. Маштоца (Матенадаран), кинотеатре "Москва" и т.д.

В состав оборудования  включены и  такие  непременные атрибуты любого современного конференц-зала как Full HD документ-камера (AVer F55)  и  интерактивный перьевой дисплей (SMART Podium 524)  – универсальное устройство, идеально подходящее как для размещения перед председательствующим, так и для встраивания в трибуну докладчика) .

SMART Podium 524 оснащен 24-дюймовым Full HD сенсорным экраном, на котором цифровыми чернилами можно писать в окне любой презентации, а также выделять важную информацию, делать заметки, работать с файлами и т.д. При этом аудитория будет видеть все происходящее на большом экране.

В зале также установлены система синхроперевода на 2 языка, аудиоконференц-система,  радиомикрофоны для участников конференций и акустическая система (настенные динамики).

Особенности:

Помимо использования в режиме обычного конференц-зала система визуализации информации впервые в Армении позволяет в онлайн режиме транслировать изображение  и звук  из 5 операционных, находящихся  на разных этажах соседнего здания.

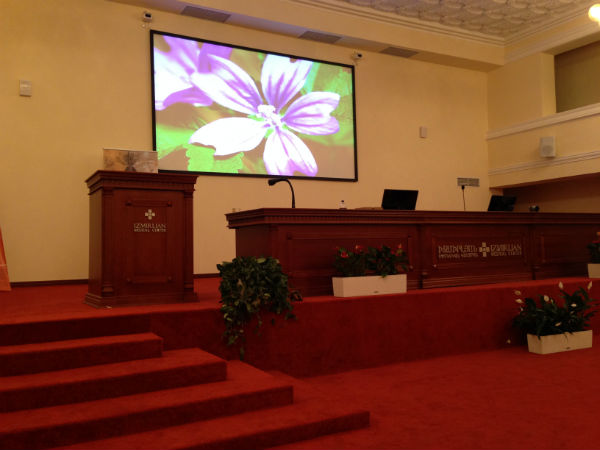

При этом на установленный в конференц-зале проекционный экран Medium  MW Frame Professional 400 x 225 cm (Германия)  может выводиться изображение одновременно  как с  эндоскопов (стойки Karl Storz (Германия)), так и с камер, установленных на стойках с операционными светильниками холодного света (в режиме «Картинка-в-картинке» (PiP) или «Картинка-рядом-с картинкой» (PbP).

Оперирующий хирург может  комментировать ход операции с помощью беспроводного микрофона с головной гарнитурой.

Технологический канал связи построен на основе оборудования Kramer для передачи аудио и видео по витой паре.

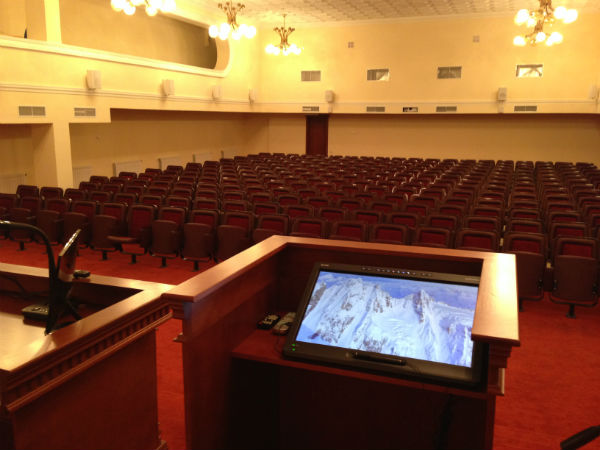

При помощи вмонтированного в трибуну докладчика  интерактивного дисплея от  SMART Technologies (Канада) и оборудования Datapath (Англия) опять-таки впервые в Армении реализована функция онлайн аннотирования видеотрансляции из операционных.

Особо следует отметить, что достаточно низкое качество аналоговых сигналов  с видеокамер в операционных  при выводе на большой экран с WUXGA  разрешением  удалось компенсировать с помощью скалирующего и процессингового оборудования Kramer   и  функции "Super Resolution" проектора  Mitsubishi UD-8850U.

По совокупности функциональных возможностей, установленному оборудованию и возможностям наращивания системы, конференц-зал Медцентра «Измирлян» уникален и  не имеет аналогов в Армении.

Перспективы дальнейшего развития проекта:

В планах на ближайшее будущее – оснащение конференц-зала собственной системой многоточечной видеоконференц-связи Polycom (в рамках 15-го Международного конгресса урологов, состоявшегося в г.Ереване в конце сентября с.г., в зале уже  был проведен многочасовой сеанс ВКС).

Список использованного оборудования:

•     Профессиональный инсталляционный проектор  Mitsubishi UD-8850U  со специальной длиннофокусной оптикой;
•     Проекционный экран Medium  MW Frame Professional 400 x 225 cm;
•     Оборудование захвата видео Datapath;
•     Интерактивный перьевой дисплей SMART Podium 524;
•     Документ-камера AVer F55;
•     Сигнальное, процессингововое и коммутирующее оборудование Kramer;
•     Аудиоконференц-система, оборудование для синхроперевода, аудиооборудование (усилители, микшеры. динамики и т.п.).
