Мультиплатформенная ВКС-система, запускаемая единственной кнопкой

Исходные данные

Ведущий поставщик медицинских услуг на Гавайях, пожелавший остаться анонимным, поручил системному интегратору Custom Audio Video переоборудовать зал заседаний совета директоров, создав качественную, надежную и, главное, простую в использовании AV-систему для проведения конференций и веб-конференций.

Реализация проекта

Сердцем развернутой в зале заседаний системы стали два аудиопроцессора Symetrix Radius AEC. К ним подведены одиннадцать потолочных микрофонных массивов Beyerdynamic MPR 210 W и беспроводная микрофонная система Shure GLXD с петличным микрофоном для ведущего. Radius AEC имеет восемь входных каналов с эхоподавлением, поэтому для подключения двенадцати источников интегратор задействовал два процессора, соединенных между собой по Dante.

Развернутая система предоставляет сотрудникам компании три варианта конференц-связи:

• Прием телефонных звонков, поступающих на аналоговую телефонную карту с последующим выводом на громкую связь;
• Видеоконференцсвязь с помощью кодеков Skype, Cisco Webex, Microsoft Lync и других, для использования которых задействован шлюз Vaddio AV Bridge;
• Видеоконференцсвязь через систему телеприсутствия Polycom RealPresence.

Для точной передачи речи присутствующих или удаленно расположенных собеседников в зале заседаний установлены восемь встраиваемых громкоговорителей JBL Control LCT 81C/T, выполненных в виде потолочной плитки. Интересно решена интегратором проблема обратной связи, способная возникнуть при перемещении ведущего в помещении, не имеющем специального звукопоглащающего покрытия. Все громкоговорители разделены на стереопары, а те, в свою очередь, привязаны к дальней или ближней зоне. Сигнал, поступающий с петличного микрофона, выводится только в дальнюю зону, чего для комфортного прослушивания речи ведущего в зале длиной 10,6 метров вполне достаточно. Микрофонные массивы размещены статично и подобной проблеме не подвержены, поэтому их сигнал поступает одновременно на все громкоговорители.

Особую роль в инсталляции занимает встроенная система эхоподавления, наиболее актуальная при установке многопользовательского соединения с абонентами, использующими различные средства связи. Например, один абонент может делать видеовызов через Polycom RealPresence или Skype, а другой — звонить по телефону. Благодаря работе системы эхоподавления, все они, как и присутствующие в помещении собеседники, будут отчетливо слышать друг друга.

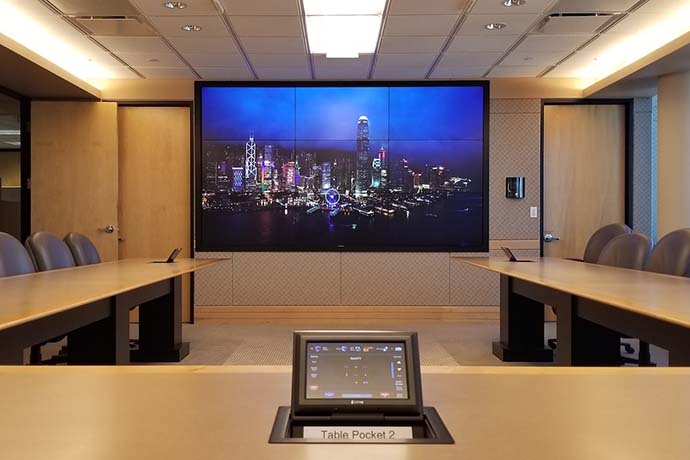

Для простоты эксплуатации вся маршрутизация звука и подготовка системы к работе полностью автоматизированы. Все, что требуется от пользователя, так это просто нажать кнопку «Пуск» перед началом конференции и кнопку «Стоп» после ее окончания. Управление уровнем аналогового сигнала, микрофонных каналов и общей громкостью выведено на настенные и настольные сенсорные панели Extron. Для записи мероприятий необработанный сигнал с соответствующего выхода подается в SD/USB-рекордер Denon DN-700R.
