Digital Signage и другие решения для музея в Калининграде

В рамках муниципального контракта на выполнение работ по реконструкции и модернизации областного историко-художественный музея "Штадтхалле" компанией ООО "ЕвроРос" были проведены следующие работы:

1. Дизайн-проект интерьеров помещений по объекту "Восстановительные работы в городском зале "Штадтхалле", Калининградский областной историко-художественный музей.
2. Работы по проектированию, монтажу и пусконаладке инженерных сетей и систем:
   • внутренние системы электроснабжения;
   • внутренние системы теплоснабжения;
   • внутренние системы водоснабжения и водоотведения;
   • системы вентиляции и кондиционирования воздуха;
   • системы наружного освещения;
   • внешние сети связи;
   • внутренние сети связи (телефонная сеть, структурированная кабельная система, система автоматизированного диспетчерского управления, система контроля-управления доступом, система визуализации, интегрированная система безопасности);

В ходе выполнения работ применялись современные дизайнерские решения, использовалось новейшее оборудование и аппаратура ведущих мировых вендоров.

Задача проекта

В здании Калининградского областного историко-художественного музея 5 тематических залов:

• зал природы
• зал археологии
• зал истории региона
• зал войны 1939-1945 г.
• горизонты памяти

Залы предназначены для проведения экскурсионных программ, а также для проведения других мероприятий культурной направленности. Перед специалистами компании "ЕвроРос" была поставлена задача разработать и реализовать в жизнь проект по реставрации и модернизации музея, оснащения его самыми новыми инженерными системами и оборудованием, позволяющими осуществлять нормальную эксплуатацию объекта минимум десять лет. Самой сложной в проекте была   задача гармоничной интеграции современных инженерно-технических элементов в архитектурно-стилевой образ музея.

Основные проектные решения

1. Дизайн-проект интерьеров помещений

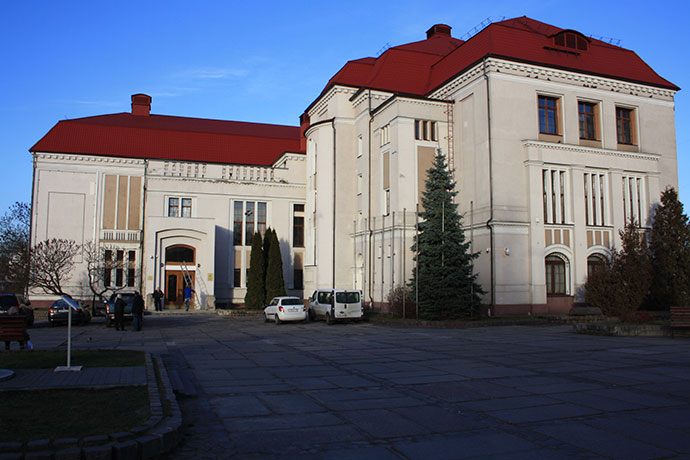

Стилевое решение фасадов - слабо выраженный строгий "югендстиль". В противовес лаконичным фасадам, интерьеры были оформлены в пышном неоклассицизме: "В вестибюле стояли дорические колонны, нёсшие конструкции богато отделанного кессонного потолка. Самым ярким моментом оформления стал большой зал. Здесь стояли мощные колонны с каннелюрами и ионическими капителями. На них покоился потолок, также богато украшенный кессонами. На колоннах на половине высоты были подвешены эмпоры. Особенно притягивала внимание в большом зале задняя стена резко поднимающейся сцены. Здесь был создан фасад храма, а шесть ионических колонн несли широкую балку (которая в том же виде и на одинаковой высоте шла по всему залу) и античный фронтон, которые мягко вдавался в плоский свод потолка" (Б. Кестер, "Кенигсберг, сегодняшний Калининград. Архитектура немецкого времени").

Обоснование проектных решений

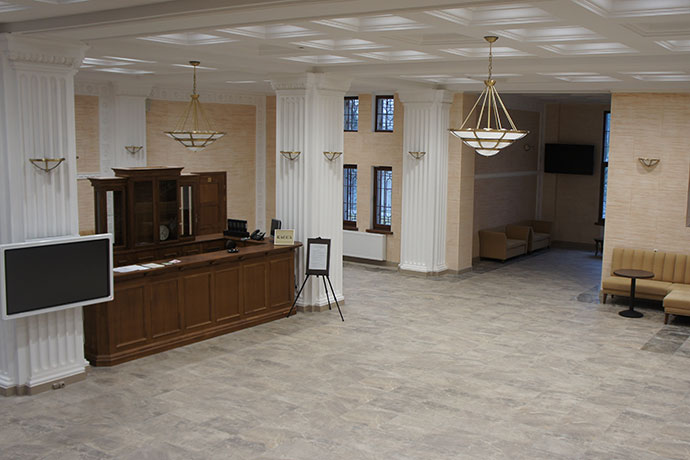

Проект реконструкции интерьеров трех залов нынешнего музея (бывшие вестибюль главного зала, вестибюль малого зала и малый зал) предусматривает восстановление стилистических особенностей исторических интерьеров, учитывая смену функции здания и приспособление его к современным нуждам. Использованы современные материалы в сочетании с историческими (венецианская штукатурка и гипсовая лепнина). Использована светлая цветовая гамма - белые кессонированный потолок и дорические пилястры, гипсовый багет по стенам. Отделка стен дает отсылку к советскому периоду жизни здания - имитация отделки натуральным камнем - травертином посредством штукатурки в теплых песочных тонах. Освещение предусмотрено верхнее - встроенные в кессоны светодиодные светильники, люстры. Боковое освещение дают бра, расположенные на пилястрах.

Проект предусматривает расстановку мебели и оборудования в вестибюле музея с прилегающими помещениями: комната отдыха, гардеробная, буфетная. Основной целью разработки проекта является соблюдение общей стилистики неоклассицизма, наличие отсылок к историческим особенностям Stadthalle и при этом обеспечение функционирования современного музея.

2. Инженерные сети и системы

Интегрированная система безопасности включает:

• система пожарной сигнализации;
• система оповещения людей о пожаре;
• охранно-тревожная сигнализация;
• система охранного видеонаблюдения;
• система контроля управления доступом;
• система водяного пожаротушения.

Интегрированная система безопасности построена на базе адресного оборудования ЗАО «НВП «Болид». Система работает под управлением пульта контроля и управления «С2000М» (ПКиУ «С2000М») или под управлением программного комплекса АРМ "Орион Про". АРМ "Орион Про" — пакет программного обеспечения для аппаратно-программного комплекса ИСО "Орион", на котором реализуются системы охранной сигнализации, контроля и управления доступом, охранного видеонаблюдения, автоматика противопожарных систем, сопряженные с инженерными системами объектов.

Программное обеспечение предназначено для организации компьютерных рабочих мест с целью повышения эффективности оперативного контроля и автоматизации управления системами, масштабирования ИСО "Орион", построения единых систем безопасности для территориально распределенных объектов, интеграции всех подсистем на программном уровне.

В системе используется два пульта С2000М, позволяющих разделить систему на пожарную и охранную.

В качестве сервера интегрированной системы безопасности используется HP Proliant DL160 Gen9, с установленным программным обеспечением АРМ «Орион сервер ». Управление системой осуществляется с рабочего места оператора , где применен мини ПК Shuttle SH170R6 с режимом работы 24/7 и установленным программным обеспечением «Орион» для управления интегрированной системой безопасности.

Общее количество адресных охранно-пожарных извещателей, примененных в проекте, доходит до 1000 штук.

Система речевого оповещение людей о пожаре

Система речевого оповещение людей о пожаре реализована на базе модуля речевого оповещения "Рупор-200" ЗАО «НВП «Болид» и настенных громкоговорителей SWS-03 южнокорейского вендора Inter-M. Модуль речевого оповещения "Рупор-200" предназначен для воспроизведения записанных в модуль или трансляции внешних речевых сообщений о действиях, направленных на обеспечение безопасности и оповещения при возникновении пожара и других чрезвычайных ситуаций. Модуль речевого оповещения "Рупор-200" работает в составе ИСО "Орион".

Системе охранного видеонаблюдения

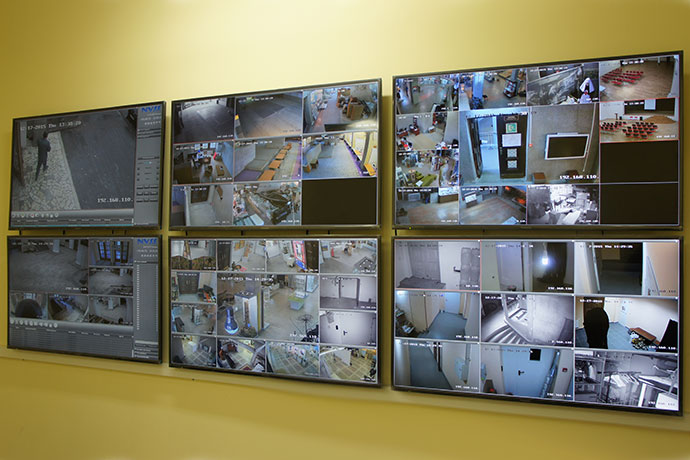

В системе охранного видеонаблюдения используются интеллектуальные IP- камеры Hikvision: DS-2CD4132FWD-I и поворотные DS-2DE7184-A. В качестве серверов видеонаблюдения используются сервера DIVITEC серии Ultimate DT-NVS64U. Каждый IP-сервер HDMI выхода для вывода изображения на профессиональные LED панель Panasonic TH-50LFE7E.

В проекте системы охранного видеонаблюдения применено следующее оборудование:

1. IP-сервер DIVITEC серии Ultimate DT-NVS64U- 2 шт.
2. IP-камеры Hikvision – 76 шт.
3. LED панель Panasonic TH-50LFE7E – 6шт.

Система контроля управления доступом

Система контроля управления доступом работает под управлением программного комплекса АРМ "Орион Про". В качестве считывателей и контроллеров применено оборудование ЗАО «НВП «Болид» Proxy-3MA и С2000-2 соответственно. В качестве запирающих устройств используются электромагнитные и электромеханические замки фирмы SOCA.

Система бесперебойного электропитания

Для обеспечения надежной и бесперебойной работы интегрированной системы безопасности, структурированной кабельной системы в проекте используются профессиональные интерактивные источники бесперебойного питания EATON, общей суммарной мощностью 30000 ВА.

Локальная вычислительная сеть реализована на базе сетевого и коммутационного оборудования Zyxel. Серверная часть реализована на оборудовании HP.

Во всех внутренних помещениях музея и прилегающей территории организован основной и гостевой доступ в Wi-Fi сети.

Digital Signage

Для решения задачи эффективной доставки и визуализации различного контента (рекламный, образовательный, развлекательный) в здании историко-художественного музея г. Калининграда принято и выполнено следующее техническое решение:

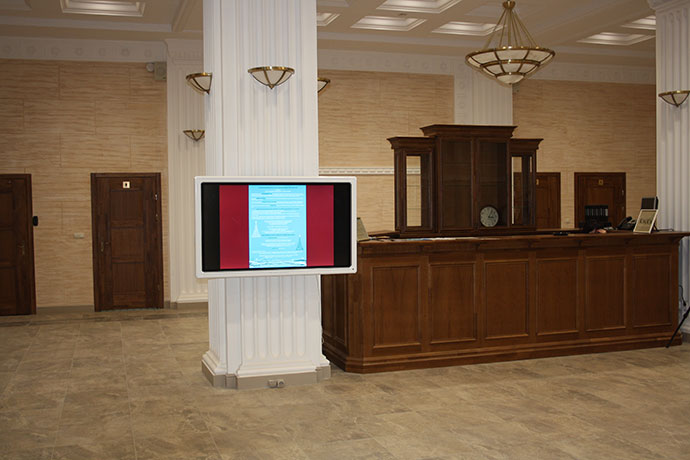

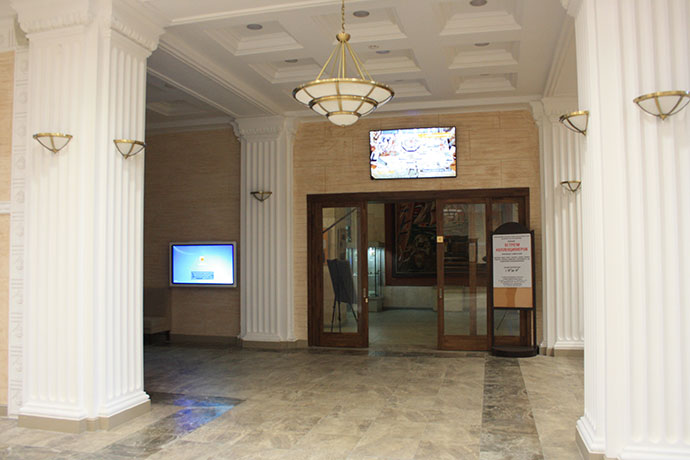

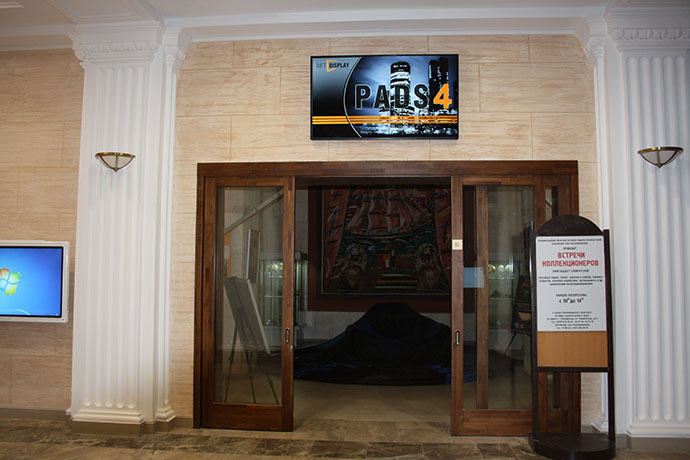

• В помещениях двух залах музея и вестибюле установлено по две профессиональные LED панели Panasonic TH-65LFПередача E7E. Панели попарно работают под управлением профессионального мини-ПК General Embedded AXi5, на котором установлено программное обеспечение Net Display Systems PADS4 Viewer XPERT. Передача HDMI сигнала на одну из панелей осуществляется при помощи приемо-передатчиков HDMI по витой паре GEFEN;
• В помещениях двух залах музея и вестибюле установлено по две профессиональные LED панели Panasonic TH-65LFПередача E7E. Панели попарно работают под управлением профессионального мини-ПК General Embedded AXi5, на котором установлено программное обеспечение Net Display Systems PADS4 Viewer XPERT. Передача HDMI сигнала на одну из панелей осуществляется при помощи приемо-передатчиков HDMI по витой паре GEFEN;
• Серверная часть системы Digital Signage выполнена на оборудовании HP- HP Proliant DL160 Gen9. На сервере установлено ПО Net Display Systems PADS4 Scheduler, Designer и Server;
• На рабочем месте системного администратора, осуществляющего контроль за работой системы Digital Signage, установлено ПО Net Display Systems PADS4 Agent (Модуль мониторинга и удаленного управления).

В проекте Digital Signage использовано следующее оборудование и программное обеспечение:

1. LED панель Panasonic TH-65LFE7E – 6 шт.
2. Профессиональный мини-ПК General Embedded AXi5 / DS300 / 1192165 Intel i5, 2x2GB, SSD 60 GB, HDMI, 2x minDP, VESA, WE7POSR – 3 шт.
3. Сервер HP Proliant DL160 Gen9 -1 шт.
4. Лицензия на ПО Net Display Systems PADS4 Scheduler, Designer и Server – 1 шт.
5. Лицензия на ПО Net Display Systems PADS4 Viewer XPERT (плеер digital signage)- 7 шт.
6. Лицензия на ПО Net Display Systems PADS4 Agent (Модуль мониторинга и удаленного управления) -1 шт.
7. Приемо-передатчиков HDMI по витой паре GEFEN – 3 шт.

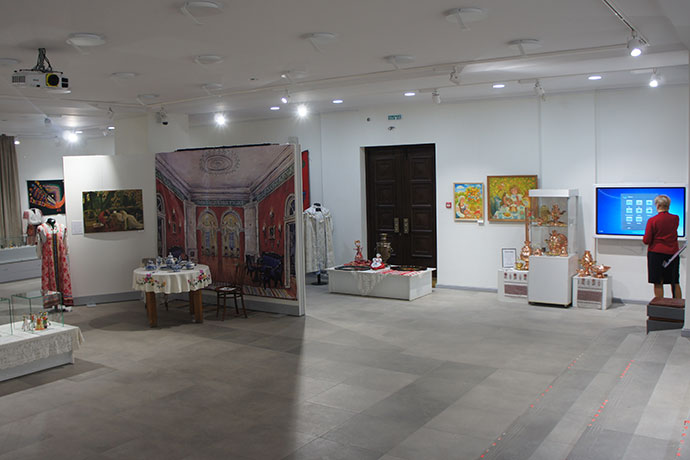

8. Интерактивная LED панель TRIUMPH [55" MultiTouch LED LCD] IR технология, шесть касаний, встроенный Mini PC5 Win 7Pro32 Trial Eng, wi-fi, FULL HD – 4 шт.

IP-телефония

Проектное решение по телефонизации здания областного историко-художественного музея реализовано с использованием универсальной коммуникационной системы IP-телефонии с функциями IP АТС и Call / контакт центра Zyxel X8004, IP-телефонов Yealink SIP-T27P и IP-видеотелефонов Yealink VP530.

В проекте «IP-телефония» использовано следующее оборудование:

1. IP АТС Zyxel X8004 -1 шт.
2. IP-телефон Yealink SIP-T27P – 73 шт.
3. IP-видеотелефон Yealink VP530 – 4шт.

Результат

Проект «Калининградский областной историко-художественный музей», выполненный компанией "ЕвроРос" - это колоссальный труд, длившийся три года. В ходе работ было задействовано большое количество специалистов разной направленности, которые вместе смогли добиться выполнения задач и требований заказчика. Конечно же, этого невозможно было бы добиться без партнеров. Особую благодарность "ЕвроРос" выражает компании AUVIX за профессиональный подход и помощь в реализации направления Digital Signage, которое стало новаторским для объектов культуры калининградского региона.
