Система Digital Signage флагманского офиса ОАО "Ростелеком" в Екатеринбурге

Задача:

Создать систему распределенного вещания для предоставления необходимой информации посетителям и сотрудникам флагманского салона ОАО “Ростелеком”. Разработанная система должна решать следующие задачи:

•     Визуализация графических и видео сообщений, информирующих о событиях на объекте;
•     Визуализация общей информации (время, прогноз погоды, новости, курсы валют и т.д.) для посетителей и работников.
•     Создание удобного пользовательского инструментария, при помощи которого осуществляется создание пользовательских графических образов отображения;
•     Автоматический сбор быстроизменяющейся информации (погода, новости и т.д.);
•     Создание долгосрочного расписания демонстрации информа-ции;
•     Неограниченные возможности по расширению системы ин-формирования с использованием любых типов дисплеев или их ком-бинаций;
•     Централизованный мониторинг и управление контентом на удаленно установленных дисплеях с любой точки, соединенной с точкой установки дисплея локальной сетью;
•     Осуществление сеансов видеоконференцсвязи из двух переговорных комнат в зоне бизнес.
•     Возможность интерактивного взаимодействия с контентом отображаемым на дисплеях в зоне для дома;
•     Возможность интерактивного взаимодействия с контентом отображаемым на интерактивных столах в зоне экспо.


Трудности:

Сжатые сроки реализации проекта - чуть больше месяца.

Краткое описание проекта:

В соответствии с требованиями ОАО "Ростелеком" компания Polymedia создала комплекс распределенного вещания и интерактивных инсталляций на основе аудиовизуального и интерактивного оборудования. Специалисты компании установили 47 точек визуализации, объединенных программным комплексом C-Nario.

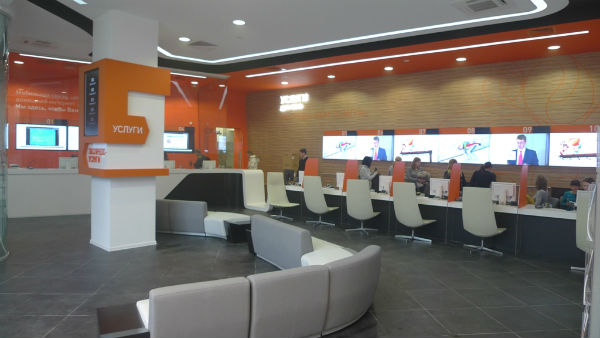

При этом, точки визуализации комплекса - это средства отображения информации на основе LCD Flame и интерактивных мониторов MULTITOUCH со специализированным программно-аппаратным комплексом, обеспечивающим вывод графической информации по заданному расписанию. Точки визуализации салона инженеры компании распределили по салону и расположили в зонах «Услуги», «Экспресс-услуги», «Бизнес», «Для дома», «Школа» и «Экспо».

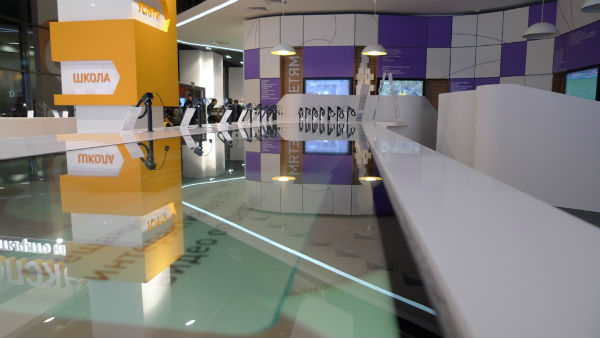

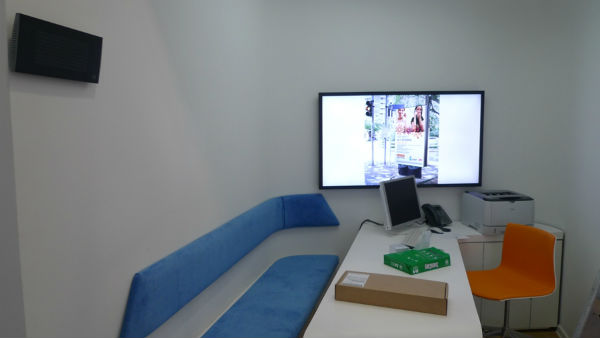

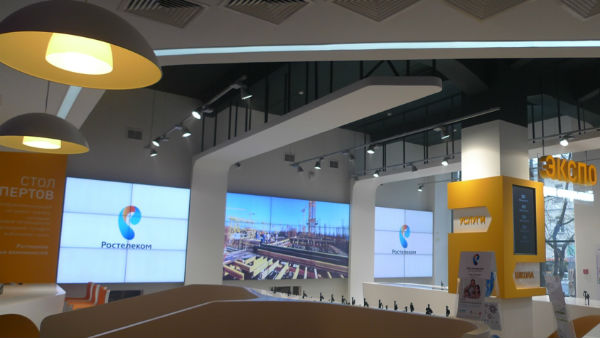

Так в зоне "Экспресс-услуги" в ряд устанавлены четыре дисплея диагональю 55'' и суммарным межэкранным швом 50 мм., образуя единую видеостену. В зоне "Услуги" шесть таких же дисплеев установлены в ряд с меньшим швом - 5,7 мм. В "Бизнес-зоне" установленные отдельно друг от друга пять дисплеев подключены к терминалам видеоконференцсвязи Life Size Room 220. В зонах "Для дома" и "Школа" дисплеи в количестве четырех и семи встроены в шкафы, а в зоне "Экспо" инсталлирован двадцать один дисплеей в виде видеостен и интерактивных столов.

На рабочей станции каждой точки визуализации было установлено ПО C-Nario Player, воспроизводящее графическую информацию по заданному расписанию, данные о котором плеер получает из локальной сети и хранит на жестком диске.

Каждая точка визуализации оснащена портами подключения к локальной сети объекта, чтобы обеспечить ее связь с точкой управления - рабочим местом оператора с необходимым программным инструментарием, позволяющим отслеживать текущее состояние дисплейных систем, а также создавать для них графические образы и расписания трансляции информации.
Интерфейс программы C-nario Messenger состоит из следующих основных элементов:

1.     Edit Module – модуль создания, редактирования и хранения контента
2.     Network module – модуль отправки контента на плееры для воспроизведения
3.     Projects – список созданных раскладок (Layout). Layout – рас-кладка виртуальных окон (Window), в которых воспроизводится контент
4.     Library – библиотека контента
5.     Content of Layout – поле для создания виртуальных окон для конкретной раскладки
6.     Edit mode – кнопка переключения между режимом создания окон и режимом размещения контента в уже созданных окнах

 Особенности:

1.     В проекте были задействованы новейшие интерактивные дисплеи финской компании MULTITOUCH, позволяющие “сшивать” интерактивную поверхность, создавая единое интерактивное пространство.
2.     Вывод сигнала на дисплеи осуществлялся программными средствами, что позволило исключить применение специфических контроллеров.
3.     Управление и редактирование контента осуществляется в салоне с единого рабочего места.
4.     В тех точках визуализации, где дисплеи были объединены в видеостену, установленное ПО позволило транслировать видеоконтент как на всю видеостену в целом, так и отдельно на каждом дисплее.

Перспективы дальнейшего развития:

ОАО "Ростелеком" планирует расширять сеть флагманских офисов в других городах, соответственно, проект в Екатеринбурге станет частью крупного проекта по организации общей сети вещания с централизованным управлением контентом.

Приведенная ниже документация описывает сорок семь точек визуализации и одну точку управления системой. В дальнейшем количество точек визуализации и точек управления может гибко увеличиваться или перераспределяться в соответствии с требованием заказчика. Увеличение точек отображения не изменит принцип создания графических образов отображения, а увеличение точек управления обеспечит их все равноправными возможностями управления комплексом. Далее подробно описаны основные составные части создаваемого комплекса.

Точка визуализации комплекса

Точка визуализации комплекса представляет собой средство отображения, а также специализированный программно-аппаратный комплекс, обеспечивающий отображение графической информации по заданному расписанию.
В проекте разработана сеть из сорока семи точек визуализации, устанавливаемых в комплексе помещений (зон) флагманского салона. Точки располагаются в следующих помещениях (зонах): зона экспресс сервис, зона медленного обслуживания, зона бизнес, зона для дома, зона школа, зона экспо. Объект установки – флагманский салон ОАО «Ростелеком» располагается по адресу: г. Екатеринбург, ул. 8-го Марта, д.8б.
Для визуализации графической информации в указанных выше помещениях (зонах) предусмотрены LCD дисплеи с различной диагональю и толщиной рамки. В зоне экспресс сервис в один ряд устанавливаются четыре дисплея с диагональю 55 дюймов(~140см) и суммарным межэкранным швом 50 миллиметров, образующие единую видеостену. В зоне медленного обслуживания в один ряд устанавливаются шесть дисплеев с диагональю 55 дюймов(~140см) с суммарным межэкранным швом 5,7 миллиметра, образующие единую видеостену. В зоне бизнес разрозненно устанавливаются пять дисплеев с диагональю 55 дюймов(~140см), кроме того к двум из них подключаются терминалы видеоконференцсвязи. В зоне для дома в мебельные шкафы разрозненно устанавливаются четыре интерактивных дисплея с диагональю 55 дюймов(~140см). В зоне школа в мебельные шкафы в один ряд устанавливаются семь дисплеев с диагональю 55 дюймов(~140см) и суммарным межэкранным швом 50 миллиметров, образующие единую видеостену, причем пять из них устанавливаются на одной стене, а два на другой. В зоне экспо устанавливается двадцать один дисплеей в конфигурации (два на три, три на три, два на три) с диагональю 55 дюймов(~140см) и суммарным межэкранным швом 5,7 миллиметра, образующие единую видеостену. Так же в зоне экспо в конфигурации (четыре на один, три на один) в столы устанавливаются интерактивные дисплеи с диагональю 46 дюймов(~117см).
Для крепления всех дисплеев предусмотрены настенные крепления. Рядом с каждым дисплеем в зонах: экспресс сервис, медленного обслуживания, бизнес, для дома, школа - устанавливаются миниатюрные рабочие станции (плееры).
Рядом с дисплеями в зоне: экспо - устанавливаются полноразмерные рабочие станции (плееры). Рядом с дисплеями расположенными в интерактивных столах устанавливаются полноразмерные рабочие станции, по две для каждого стола.
Для функционирования устанавливаемых дисплеев как точкек визуализации комплекса на рабочую станцию (плеер) должно быть установлено программное обеспечение– C-Nario Player. Он осуществляет воспроизведение графической информации по заданному расписанию. Данные о расписании, а также непосредственно графическую информацию для отображения плеер получает из локальной сети и хранит на своем (встроенном) жестком диске.
Выход видеокарты каждой миниатюрной и полноразмерной рабочей станции (плеера) подключается ко входу соответствующего дисплея.
В повседневной работе доступ персонала к оборудованию не требуется.
Точка визуализации должна иметь порты подключения к локальной сети объекта, чтобы обеспечить ее связь с точкой управления.

Точка управления комплексом

Точка управления комплексом представляет собой рабочее место оператора, оснащенное рабочей станцией и устанавливаемым на нее программным комплексом C-Nario. Данное рабочее место может быть установлено в любой точке в пределах объекта, связанной с точками визуализации посредством локальной сети.
На рабочем месте управления комплекса имеется необходимый программный инструментарий, позволяющий оператору отслеживать текущее состояние точек отображения, а также создавать для них графические образы и расписания их вещания.

Запуск и формирование видеоконтента на точке отображения

Данная инструкция описывает работу с сетью распределенных дисплеев (Digital Signage) на основе программного обеспечения C-nario. Данная сеть состоит из мастер станции и плееров. Мастер станция служит для создания, редактирования, хранения и отправки контента на плееры. Плееры служат для воспроизведения контента на дисплеях (LCD).

Список использованного оборудования:

•     1.1. LCD Flame, 55", 1920x1080, (стык 5.7 мм)   – 27 шт.;
•     1.2. LCD, 55", 1920x1080, (стык 25.1 мм)   – 9 шт.;
•     1.6. Сенсорный LCD, 55", 1920x1080    – 4 шт.;
•     1.10. ПК трансляции и управления HP Z210    – 5 шт.;
•     1.14. Кодек видеоконференцсвязи LifeSize Room 220  – 2 шт.;
•     1.15. Стационарный компьютер (плеер) HP Z400   – 3 шт.;
•     1.16. Видеокарта NVS 450      – 6 шт.;
•     1.17. Коммутатор на 48 портов Cisco WS-C2960-48TT-L – 1 шт.;
•     1.19. Монитор 17" HP TFT LA2006x     – 1 шт.;
•     1.20. Миникомпьютер (плеер) Fujitsu ESPRIMO Q1510  – 26 шт.;
•     1.21. Программное обеспечение (Центральный модуль для создания и передачи контента на плееры) MA‐M C-nario    – 1 шт.;
•     1.22. Программное обеспечение (Плагин для получения нестатичной информации из внешних источников) CIP C-nario    – 1 шт.;
•     1.23. Программное обеспечение (Плеер для воспроизведения контента на сшивке дисплеев) CSP C-nario      – 47 шт.;
•     1.24. Интерактивный монитор в стол MULTITOUCH MT467 – 7 шт.;
•     1.25. Компьютер (Traker)  MULTITOUCH MTPCT4A  – 2 шт.;
•     1.26. Компьютер (Application PC) MULTITOUCH MTPCL4  – 2 шт.;
•     1.27. Комплект коммутационных кабелей, кабелей электропитания, разъемов и крепежных элементов      – 1 шт.;
•     1.28. Оборудование ЗИП       – 1 компл.;
•     1.8. Крепление для дисплея NEC X551S    – 7 шт.;
•     1.9. Крепление для дисплея NEC P462 PG    – 4 шт.

Отзывы и Комментарии:

   … 21 декабря в Екатеринбурге открылся флагманский салон продаж компании «Ростелеком». Несмотря на то, что основной концепт проекта для компании разрабатывало английское дизайнерское бюро, они смогли учесть особенности русского национального характера, которому свойственна тяга к визуальной и содержательной «крутизне». У местной публики посещение нового салона вызывает одновременно культурный шок и непреодолимое желание расстаться с определенной частью своих денег - благо есть, на что.

Конечно, возможности этого телекоммуникационного гиганта ни у кого не вызывают сомнений, однако чтобы сделать грамотный проект необходима еще способность ими воспользоваться. Как именно – рассказывает ответственный представитель компании.

Подробнее читайте в статье Флагман в Екатеринбурге: круче, сенсорнее, мультимедийнее!
