Квартира в жилом комплексе "Гранд-парк"

Общая информация о проекте

Страна, город
Россия, Москва,

Разработчик проекта
Архитектурная Электроника

Заказчик
Частное лицо

Место
Квартира в жилом комплексе "Гранд-Парк"

Исходные данные:

Система аудио видео мультирума с поддержкой стандарта HD и возможностью дальнейшего расширения.
Начальные требования аудио 7 входов 7 выходов, видео 5 входов 7 выходов. Данная система включает еще 2 полноценных «Домашних кинотеатра».

Задача:

Заказчиком были выдвинуты следуюшие требования к системе:

  •     Поддержка HD-разрешения (вплоть до 1080р) с одинаковым качеством во всех 4х помещениях,
  •     Cтабильная работа системы,
  •     Быстрая реакция изготовителя на возникающие проблемы при дальнейшем апгрейде систе.
cinema.jpg drawingroom.jpg dining_room.jpg

Трудности:

  •     Необходимость сопряжения аппаратуры с различными типами выходов/выходов (как по разрешению так и по природе);
  •     Большая длина кабеля для передачи цифрового сигнала – более 15 метров на каждый дисплей;
  •     Необходимость передачи сигнала высокого разрешения - до 1080р;
  •     Отсутствие на рынке аппаратуры Full HD.

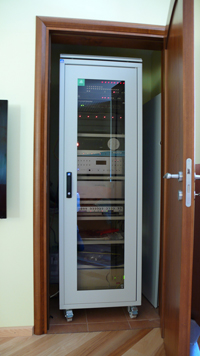

case2.jpgДля передачи сигнала HD, в связи с большими расстояниями были выбраны оптоволоконные кабели Kramer 6020 длинной 20м. Особенностью реализации данного проекта являлось то, что на момент разработки на российском рынке отсутствовали в продаже какие либо источники и дисплеи способные работать в разрешениях Full HD. В связи с этим наряду с цифровой кабельной сетью была проложена аналоговая формата RGBHV.
Управление данным  «Умным Домом», включая контроль инженерных систем, осуществляется с помощью оборудования AMX.

Особенности:

На данный момент проект еще не полностью закончен. Для коммутации цифрового сигнала ждем HDMI либо DVI матрицу от Kramer.

Перспективы дальнейшего развития проекта:

На данный момент  система готова к расширению как в цифровом (но только по входным источникам, количество которых будет зависеть от возможностей будущего матричного коммутатора HDMI от Kramer’а) так и в аналоговом виде.
Для коммутации и преобразования аналогового сигнала были использованы следующие устройства:

  •     Kramer VP-1608
  •     Kramer VA-8xl
  •     Kramer FC-4044
  •     Kramer VM-2N
  •     Kramer 6601
