Проект оснащения Главного управления МЧС в Ингушетии

Задачи проекта:

• Установка коллективной системы отображения, не требующей постоянного обслуживания.
• Установка персональной системы отображения для каждого из участников.
• Установка аудиоконференц-системы с возможностью приоритета на выступление шести участникам.
• Установка системы озвучивания с зональным распределением.
• Установка трибуны с сенсорным дисплеем и микрофоном докладчика с кнопкой приоритета на выступление.
• Независимый вывод изображения на коллективную систему отображения и персональные мониторы участников.
• Управление комплексом с рабочего места оператора, а также при помощи IPAD.
• Технические средства оператора, расположенные в зале, должны иметь допустимый уровень шума.
• Скрытая прокладка кабелей и коммутационных элементов.
• Высокая надёжность работы комплекса и составляющих.

Стадии реализации проекта:

• Обследование объекта на этапе строительства.
• Выявление особенностей помещения.
• Консультация заказчика и рекомендации в выборе наиболее оптимального решения.
• Совместная работа по выбору мебельного решения, особенностей.
• Создание технико-коммерческого предложения, разработка проекта.
• Поставка и монтаж оборудования, пуско-наладка оборудования.
• Сдача комплекса в эксплуатацию, обучение представителей заказчика.
• Выпуск рабочих документов, схем и чертежей.
• Обучение техника-оператора зала.

Для реализации поставленных задач было выбрано следующее оборудование:

• Коллективный ЖК-дисплей LG диагональю 55 дюймов - 4 шт.
• Персональный монитор участника 21 дюймов - 3 шт.
• Монитор оператора 21 дюймов - 2 шт.
• Сенсорный дисплей трибуны SHARP - 1 шт.
• Пульт делегата с микрофоном на длинной ножке Televick D-Cerno - 5 шт.
• Пульт председателя с микрофоном на длинной ножке Televick D-Cerno - 1 шт.
• Центральный блок управления Televick D-Cerno - 1 шт.
• Усилитель-распределитель 1:2 сигнала Kramer - 2 шт.
• Встраиваемая в потолок акустическая система Audac - 12 шт.
• Усилитель Audac - 1 шт.
• Аудио-микшер MACKIE DL1608 - 1 шт.
• Планшет IPad Air - 1 шт.
• Подавитель ОАС BEHRINGER FBQ2496 - 2 шт.
• Эквалайзер BEHRINGER - 1 шт.
• Радиомикрофон ручной AKG - 2 шт.
• АРМ оператора (системный блок, клавиатура, мышь) - 2 шт.
• Матричный коммутатор 4x4 HDMI Cypress - 1 шт.
• Усилитель-распределитель 1:4 сигналов интерфейса Kramer - 1 шт.
• Усилитель-распределитель 1:8 сигналов интерфейса Kramer - 2 шт.
• Комплект устройств для передачи сигналов USB по витой паре - 2 шт.
• Комплект устройств для передачи сигналов HDMI по витой паре Cypress - 6 шт.
• Набор кабелей коммутационных кабелей и приборов, разъёмов, переходников и расходных материалов - 1 шт.
• Шкаф для оборудования ЦМО ШТК-М-33.6.6-1ААА с полками и аксессуарами - 1 шт.

Особенности:

• Срок поставки, монтажа и пуско-наладочных работ составлял 1 месяц.
• Высокие требования к надежности и функциональности комплекса, ограниченный бюджет.
• Сложные стены и бетон высшей марки с многочисленными железными перегородками.
• Высокий уровень радио-помех, ввиду расположенного рядом здания ФСБ.

Реализация:

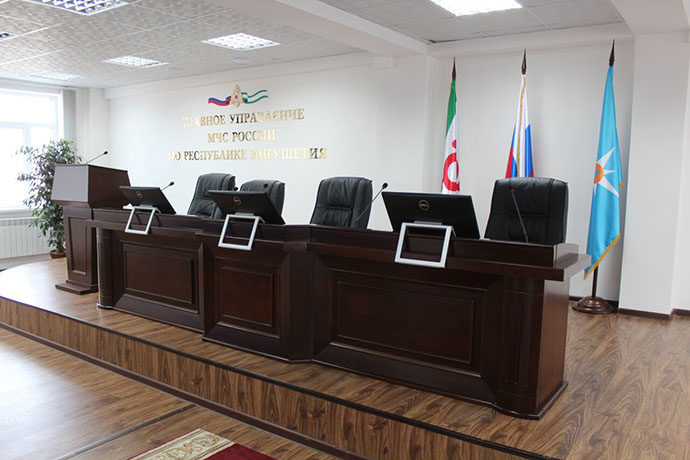

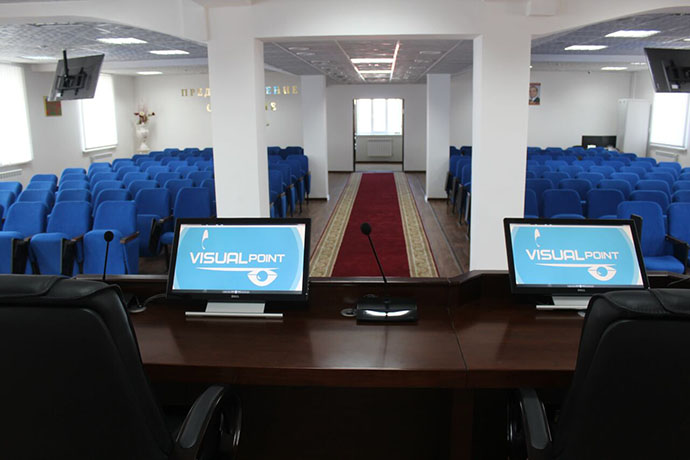

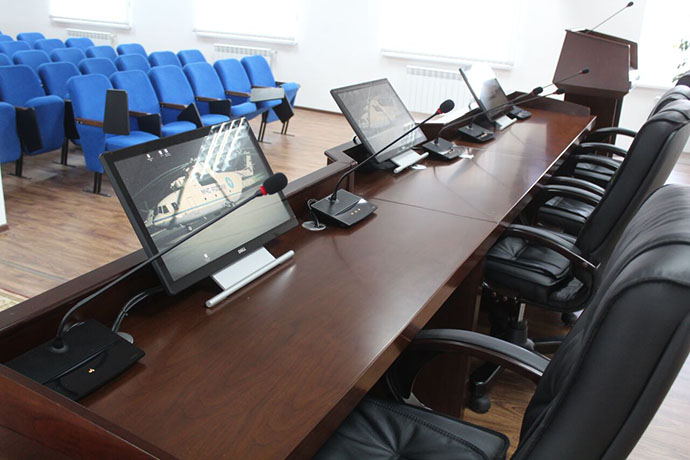

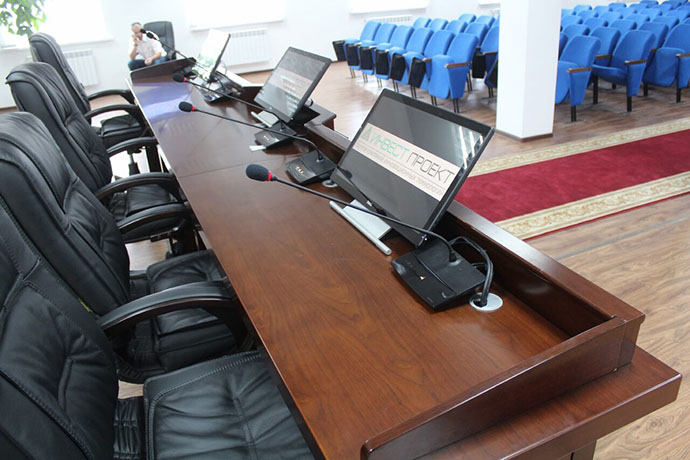

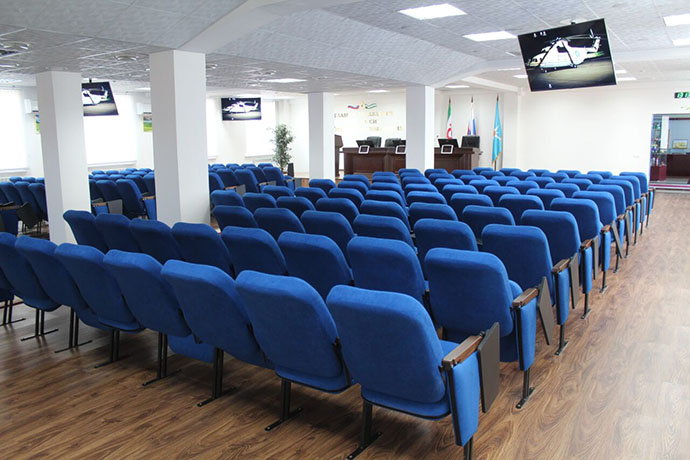

На первом этапе были закуплены и проложены все необходимые коммутационные кабели. Большинство кабелей были дублированы и разведены различными способами - на случай модернизации и дооснащения системы. При установке коллективных ЖК-дисплеев проблем не возникло. Все наши требования по установке закладных были успешно выполнены подрядчиком строительных работ. Все коммутационные кабели были аккуратно выведены и спрятаны за дисплеями. Дисплеи установлены под оптимальным углом обзора для всех участников. Мониторы участников и пульты аудиоконференц-системы были симметрично выставлены, намечены технологические отверстия для наиболее эстетичного вывода всех кабелей. Все кабели были аккуратно стянуты и уложены. Много времени ушло на прокладку кабелей внутри поверхности столов, изначально не имеющих кабельных планировок.

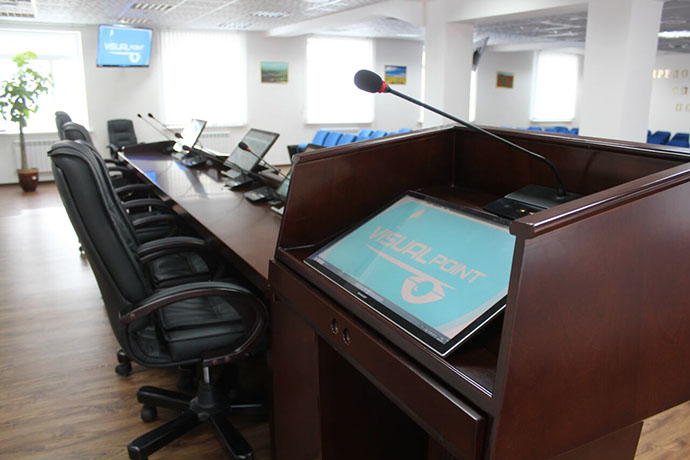

В трибуну был установлен сенсорный дисплей и микрофонный пульт для выступающего, имеющего кнопку приоритета. Важной особенностью сенсорного дисплея послужила возможность работы в нескольких режимах: только перо, только палец, перо + палец одновременно. Дисплеи докладчиков также имеют возможность сенсорного ввода.

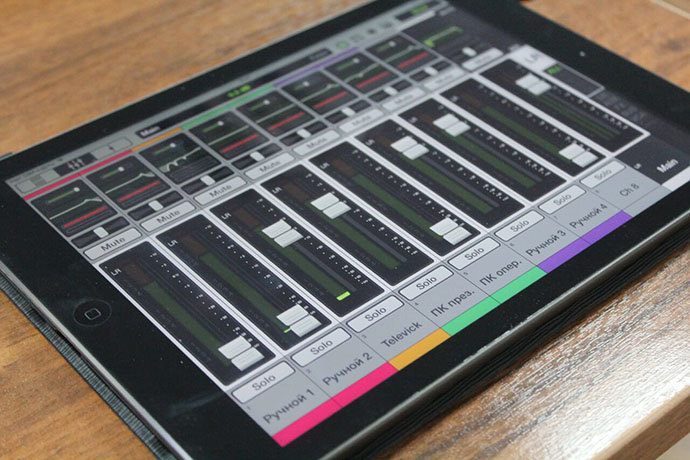

Во время монтажа комплекса все устанавливаемые подсистемы работали круглые сутки для проверки надёжности и выявления особенностей. Управление комплексом осуществляется при помощи сенсорного планшета IPAD: регулировка громкости аудио источников, выбор источников видео и их расположение.

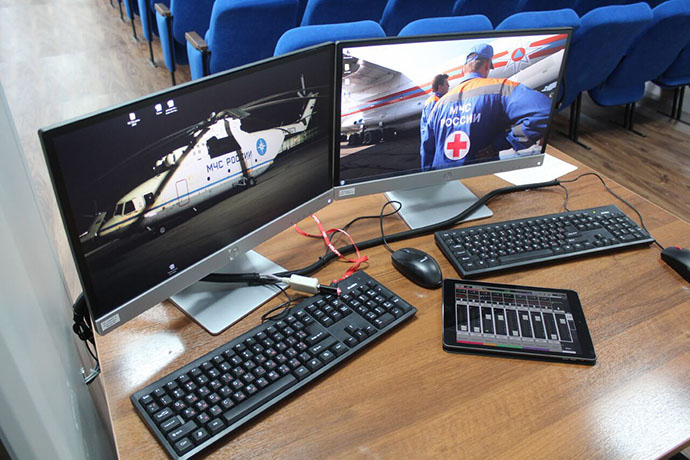

Заключительным этапом был собран стол оператора. После выбора наиболее эргономичного размещения, с учетом удобства управления, всё коммутационное оборудование было компактно и эстетично размещено в столе. Далее последовала настройка всего комплекса в целом, проверка сценариев работы оборудования и попутно обучение технического специалиста заказчика.
