Cистема интеллектуального отображения информации в банке

Исходные данные:

На момент проектирования на объекте отсутствовала какая-либо система отображения и формирования контента.
Система электронной очереди в том состоянии, в каком она находилась, не устраивала заказчика.

Задача:

Необходимо было построить систему, которая бы реализовывала функции электронной очереди, а также вывода информации рекламного характера и курсов валют. Система отображения должна основываться на плазменных и LCD панелях 42 и 50’.

Трудности:

• Большие кабельные расстояния между средствами отображения и аппаратной;
• Многоканальность системы – необходимость показа разнородной информации на одном дисплее;
• Возможность администрирования системы из любой точки вывода локальной сети.

Описание решения:

В этом проекте система электронной очереди была адаптирована под отображение своей информации на мониторах и плазменных панелях. Было разработано специализированное программное обеспечение, позволившее использовать мониторы и плазменные панели для отображения информации с системы электронной очереди, а в перерывах - рекламной информации и курсов валют. Так как кабельные пробеги в помещениях между аппаратной и средствами отображения довольно велики – то было принято решение использовать приемники TP-15 и передатчики TP-16, RGB сигнала по витой паре. В сигнале, поступившем на прибор, проводилась коррекция аудио частотных характеристик, в результате чего на удаленном конце RGB сигнал приходил без изменений. Следует учесть, что в данном случае использовалась неэкранированная витая пара категории 5, но качество передаваемого сигнала было на достаточно высоком уровне – как на выходе из источника, так и на приемном конце. Расстояния, которые проходил сигнал, было от 50 до 80 метров.
В системе в качестве основного коммутирующего устройства выступает коммутатор Kramer VP1616. Устройство позволяет коммутировать любой вход на любой выход, таким образом, была решена задача одновременного показа в 16-ти различных зонах информации разного характера. У прибора соответственно широкая полоса пропускания в 420 Мгц, вследствие чего сигнал даже высокого разрешения через него проходит без искажения.

Особенности:

При помощи оборудования Kramer реализована возможность вывода на средства отображения информации разного типа – а именно: интеграция с системой электронной очереди и системой отображения курсов валют.

Перспективы дальнейшего развития проекта:

Возможно увеличение числа средств отображения путем каскадирования отдельных элементов системы коммутации.

Ориентировачный бюджет проекта:  ~ 70 000 $

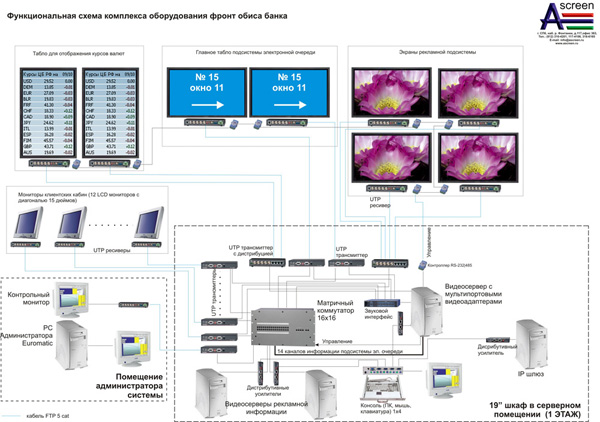

Список оборудования и схема:

• Приемник по витой паре Kramer TP-15 – 20шт.;
• Передатчик по витой паре Kramer TP-16 – 20шт.;
• Матричный коммутатор Kramer VP-1616 – 1шт.;
• Дистрибутивный усилитель Kramer VP-103 – 4шт.;
• Плазменная панель – 8 шт.;
• Монитор – 12 шт.;
• Видеосервер – 3 шт.;
• Шлюз – 1шт.
