Круглый стол в российской государственной библиотеке

Исходные данные:

Российская государственная библиотека, конференц-зал. В зале имеется старая маломощная система озвучивания

Задача:

Требовалось на время проведения мероприятия  (Круглого стола) установить в конференц-зале системы, которые обеспечат  следующие технические возможности:

• Проведения Круглого стола;
• Выступления участников и общения их между собой;
• Трансляции видеоизображения на большой экран;
• Видеозапись мероприятия.

Трудности:

Небольшая сложность заключалась в том, что предыдущее мероприятие в зале заканчивалось за 2 часа до начала Круглого Стола. За небольшое время перерыва между мероприятиями нужно было смонтировать в зале все временные системы, которые должны были обслуживать Круглый стол.  Необходимо было также обеспечить отсутствие (либо минимальное необходимое количество) кабелей в проходах зала.

Описание решения:

Видеосъемка производилась профессиональными видео операторами с помощью двух профессиональных переносных видеокамер Panasonic.  Изображение с видеокамер поступало через матричный коммутатор Kramer VS 4x4YC на два контрольных видеомонитора. Оператор трансляции мог выбирать, какое из изображений от видеокамер транслировать на большой экран и для записи на DVD-диск, а также выбирать другие источники: DVD-плеер либо трансляцию с компьютера во время перерывов в мероприятии.  Одновременно, компьютер использовался для наложения имени участника на транслируемое изображение при помощи функции PIP скалера Kramer 724xl. Для удобства работы оператора трансляции, в систему были введены элементы управления – центральный контроллер и сенсорная настольная панель. Таким образом (благодаря возможности управления оборудованием Kramer через интерфейсы управления по RS-232), оператор получил удобную возможность наблюдать и управлять за всей трансляцией с одного сенсорного экрана без отвлечения внимания на другие вещи.

Особенности:

Необходимость смонтировать в очень короткий срок все системы в зале, привела к тому, что источники, матрица, скалер, микшер, звуковые усилители и контроллер управления были заранее смонтированы в одну небольшую мобильную рэковую стойку.
На место выехала бригада инженеров и специалистов (8 человек), которая за 1 час собрала и настроила все системы, при этом большая часть времени была потрачена на прокладку кабелей и фиксирования их таким образом, чтобы они ни мешали проходу участников и посетителей мероприятия.

Перспективы дальнейшего развития проекта:

Добавление в систему контроллеров управления DVD-плеером и DVD-рекордером позволяет создать полностью автоматизированное место оператора управления трансляцией.

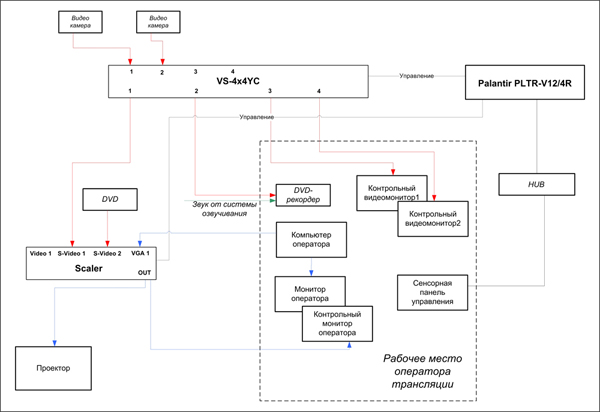

Список оборудования и схема:

• Видеокамеры Panasonic;
• Матричный коммутатор Kramer VS 4x4YC;
• Контрольные видеомониторы (S-video) – 2шт;
• Скалер Kramer 724xl;
• Контрольный монитор  (VGA);
• Проектор Panasonic; DVD-плеер Panasonic;
• DVD-рекордер Panasonic;
• Контроллер управления Palantir PLTR-V12/4R;
• Сенсорная настольная панель – Palantir TPS-TE12;
• Сетевой коммутатор;
• Конференц-система Creator;
• Радиомикрофоны зала;
• Звуковой микшер Behringer;
• Звуковой усилитель PHD;
• Акустическая система PHD.
