Переговорная комната для компании «Сэндмарк Лимитед»

Исходные данные:

Комната совещаний компании «Сэндмарк» в БЦ «Нордстар Тауэр» находится на 40-м этаже и представляет собой большое прямоугольное помещение площадью 36,35м2. Перед реализацией проекта помещение находилось на стадии ремонтно-отделочных работ.

Задача:

Оборудовать в указанном помещении современную совещательную комнату для проведения локальных и удаленных совещаний. В соответствии с требованиями Заказчика, переговорная комната должна представлять собой единое помещение, но при необходимости трансформироваться в два отдельных помещения  (1 и 2) без потери функционала.

Трудности:

• реализация проекта на стадии ремонтно-отделочных работ в помещении;
• конструктивные особенности помещения (функция "трансформации единого помещения в два");
• частые согласования и изменение планов размещения кабельных трасс в связи с большой загруженностью запотолочного пространства инженерными системами;
• частые согласования планов по электрике в связи со сложностью внедряемой системы освещения.

Краткое описание проекта:

В соответствии с поставленными задачами, специалистами компании «Аскрин» было предложено комплексное решение, включающее в себя следующие системы и оборудование:

1. Система визуализации

Включает  средства отображения на двух противоположных сторонах помещения-трансформера (ЖК-телевизор Sharp LC-80LE645R с диагональю экрана 80"; интерактивная доска  70" QOMO QWB-70WN, работающая в совокупности с ультракороткофокусным проектором Panasonic PT-CW230; интерактивный планшет QOMO QIT600).

Во время проведения видеоконференций на средства отображения можно выводить:

• изображение с ноутбука, подключенного через модули кабельных разъемов на столе   переговоров
• изображение удаленной стороны видеоконференции
• изображения со стационарных ПК презентации (как на платформе Windows, так и на платформе iOS )
• изображения с планшетов Apple IPAD (AirPlay);
• принимаемую графическую информацию
• передаваемую графическую информацию

2. Система архивации и трансляции на базе оборудования Epiphan

3. Система видеоконференцсвязи: основой данной системы является два комплекта Polycom HDX 8000-1080 и две видеокамеры Polycom Eagle Eye. Дополнительно реализована функция проведения сеансов ВКС с удаленными участниками, не имеющих классического оборудования ВКС, через ПО SKYPE. При этом используются также видеокамеры Polycom Eagle Eye.

4. Дискуссионная система строится на базе оборудования DCN-CCU2 фирмы BOSCH. В данной системе применяются традиционные пульты участников с направленными микрофонами на гибкой стойке типа «гусиная шея» DCN-DISL-L.

5. Система коммутации, распределения и сопряжения аудио- и видеосигналов на базе оборудования Kramer и Biamp

6. Система управления: в качестве ядра подсистемы управления выбран центральный процессорный блок Crestron MC2E. Данный блок, совместно со специализированным ПО, обеспечивает оперативное управление всеми подсистемами комплекса, а также освещением, посредством удобного интуитивно понятного пользовательского интерфейса на сенсорных планшетах управления, как в режиме «1+1», так и в «Общем» режиме.

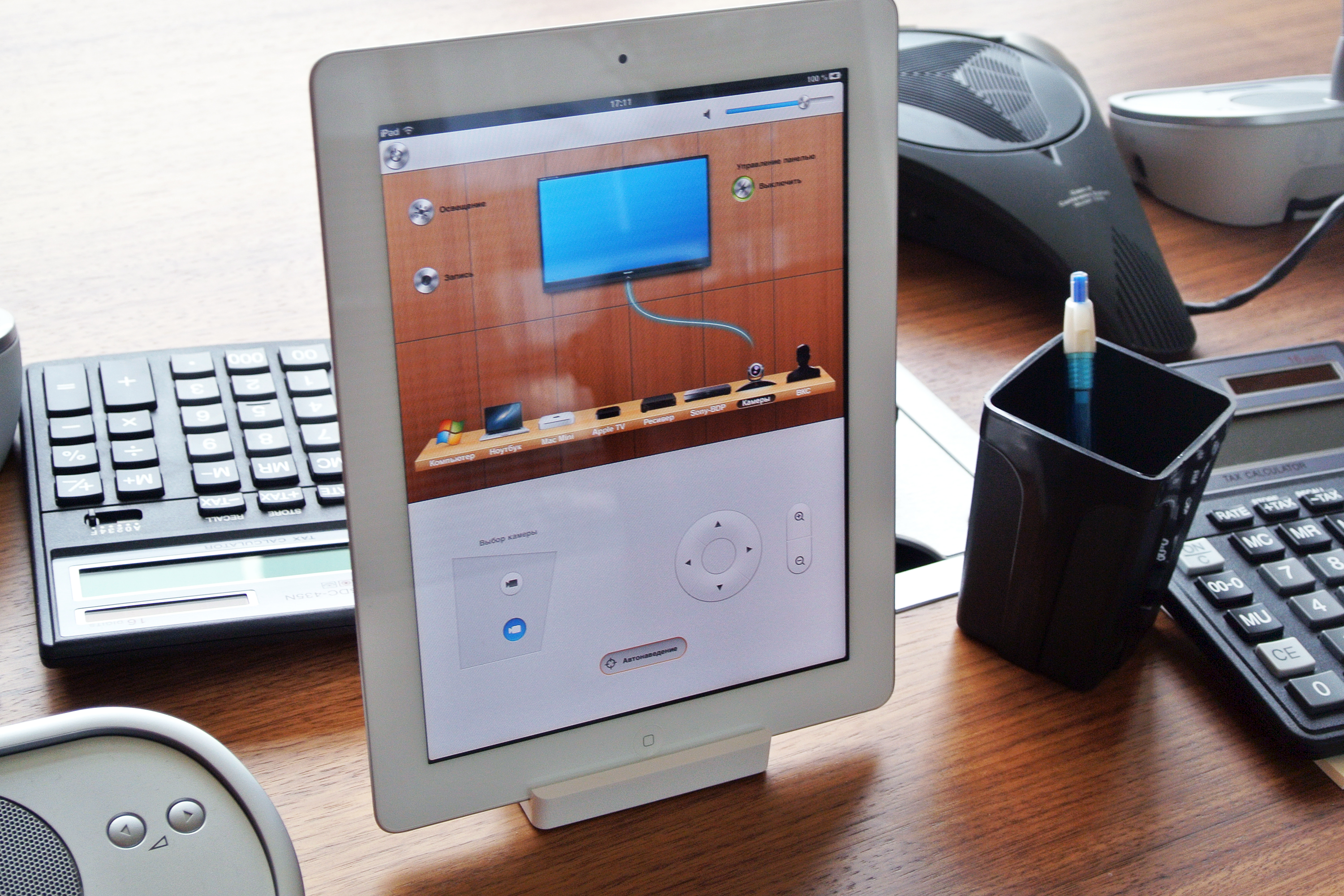

Для управления системами комплекса в режиме «1+1» предусмотрено два сенсорных планшета Apple IPAD, один для управления системой в помещении 1, другой - для управления в помещении 2. В режиме работы «Общий» управление может вестись с любого из двух планшетов.

Интегрированный комплекс оборудования имеет возможность работать с аналоговыми и цифровыми сигналами. Большинство использованных устройств имеют выходы HDMI, благодаря чему есть возможность отображение презентаций и видео высокого качества (вплоть до Full-HD) без помех.

Специалисты компании ASCREEN сделали всё возможное для интеграции мультимедийного оборудования без помех существующего интерьера и инженерных систем.

Особенности:

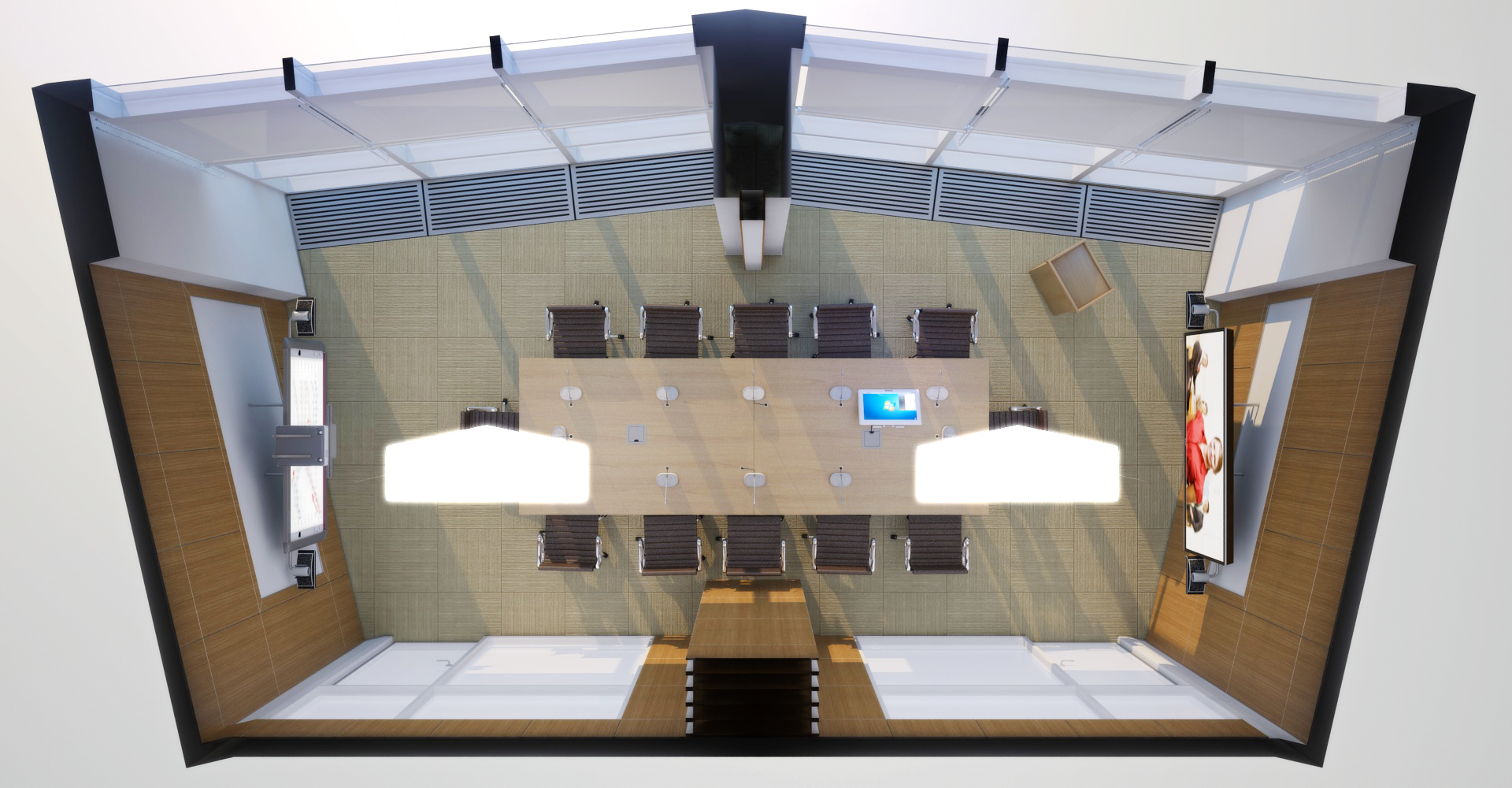

В силу конструктивных особенностей помещения можно выделить два режима работы переговорной:

•     режим «1+1» при работе двух отдельных переговорных
•     режим «Общий» при работе двух помещений, трансформированных в одну переговорную.

1. Режим «Общий».

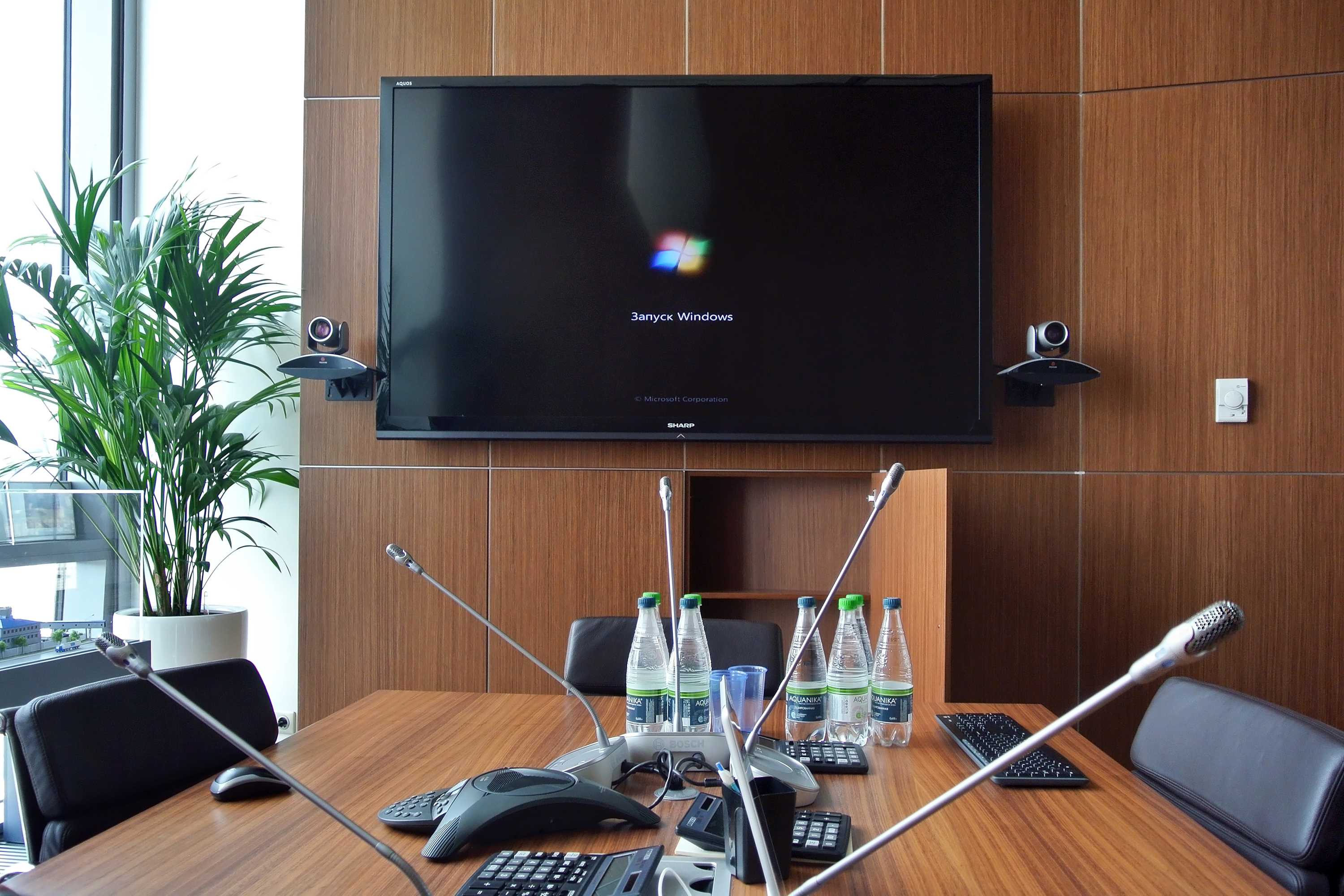

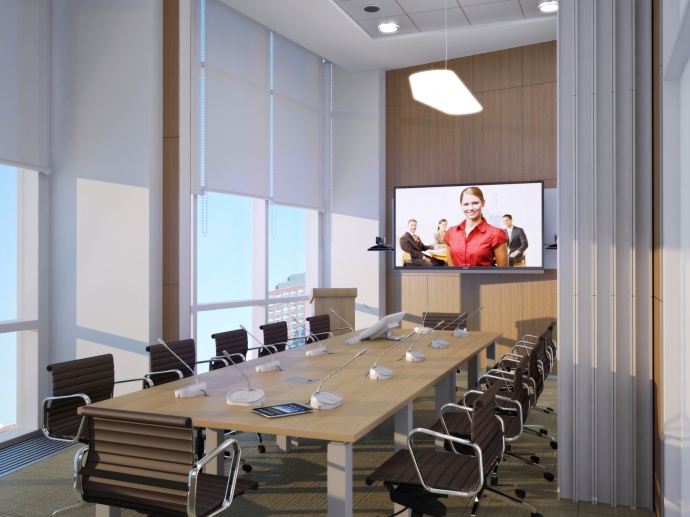

В качестве основного средства отображения коллективного пользования предусмотрен ЖК телевизор SHARP с диагональю экрана 80”. Максимальное разрешение панели 1920x1080. Размер экрана является достаточным для комфортного восприятия информации всеми участниками мероприятия. Также, ЖК телевизор имеет светодиодную подсветку, что обеспечивает высокую яркость и улучшенную цветопередачу изображения.

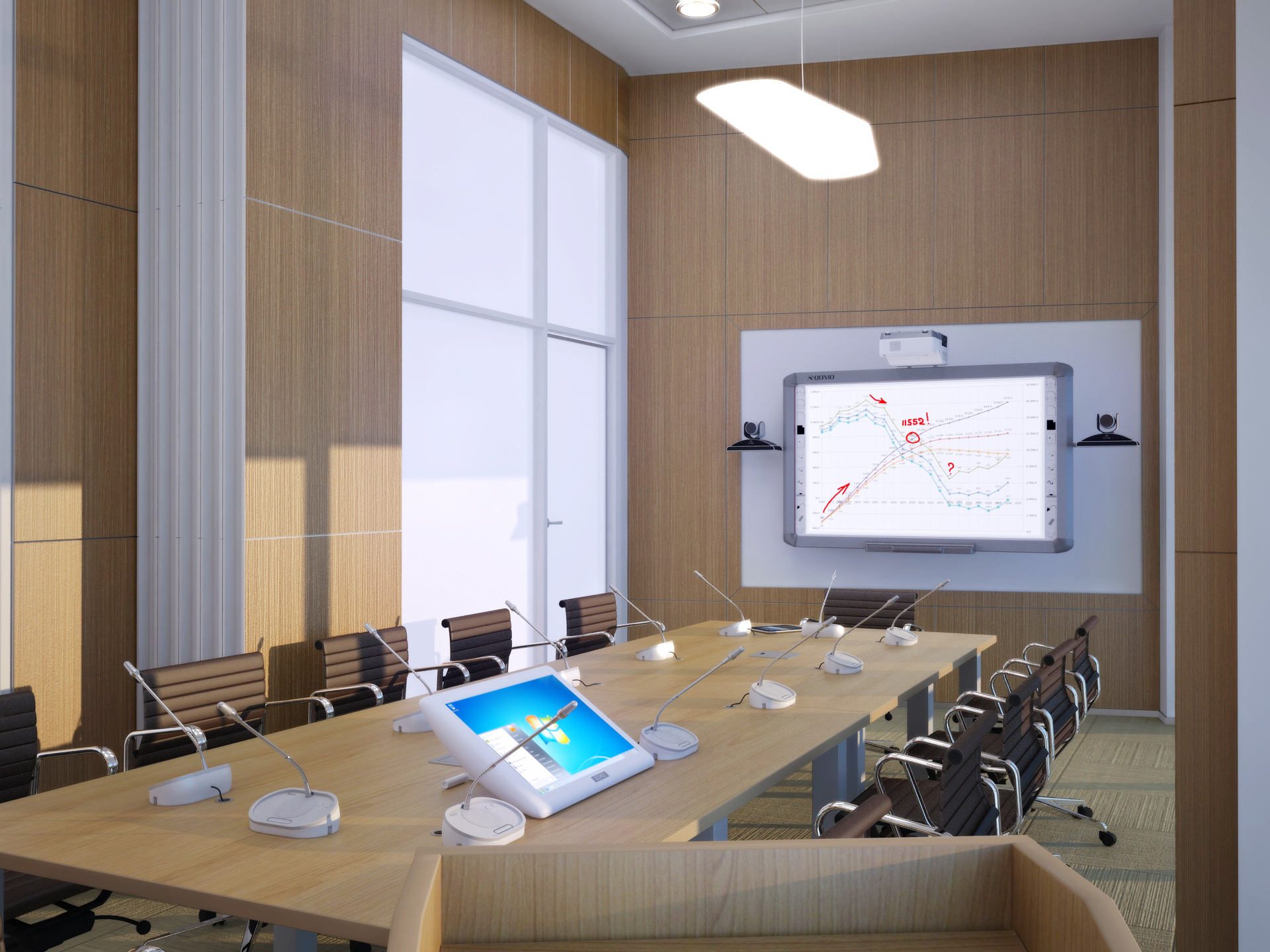

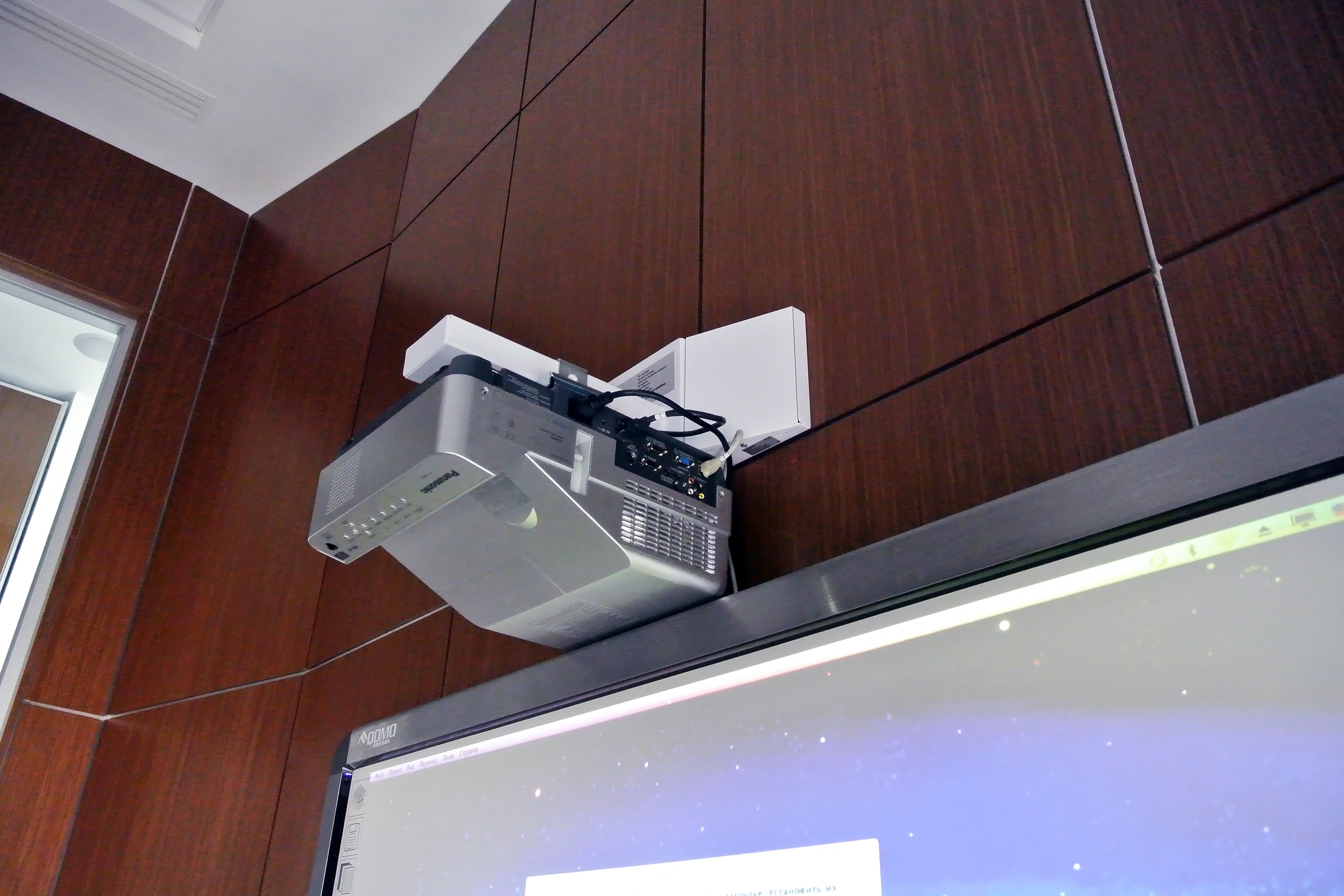

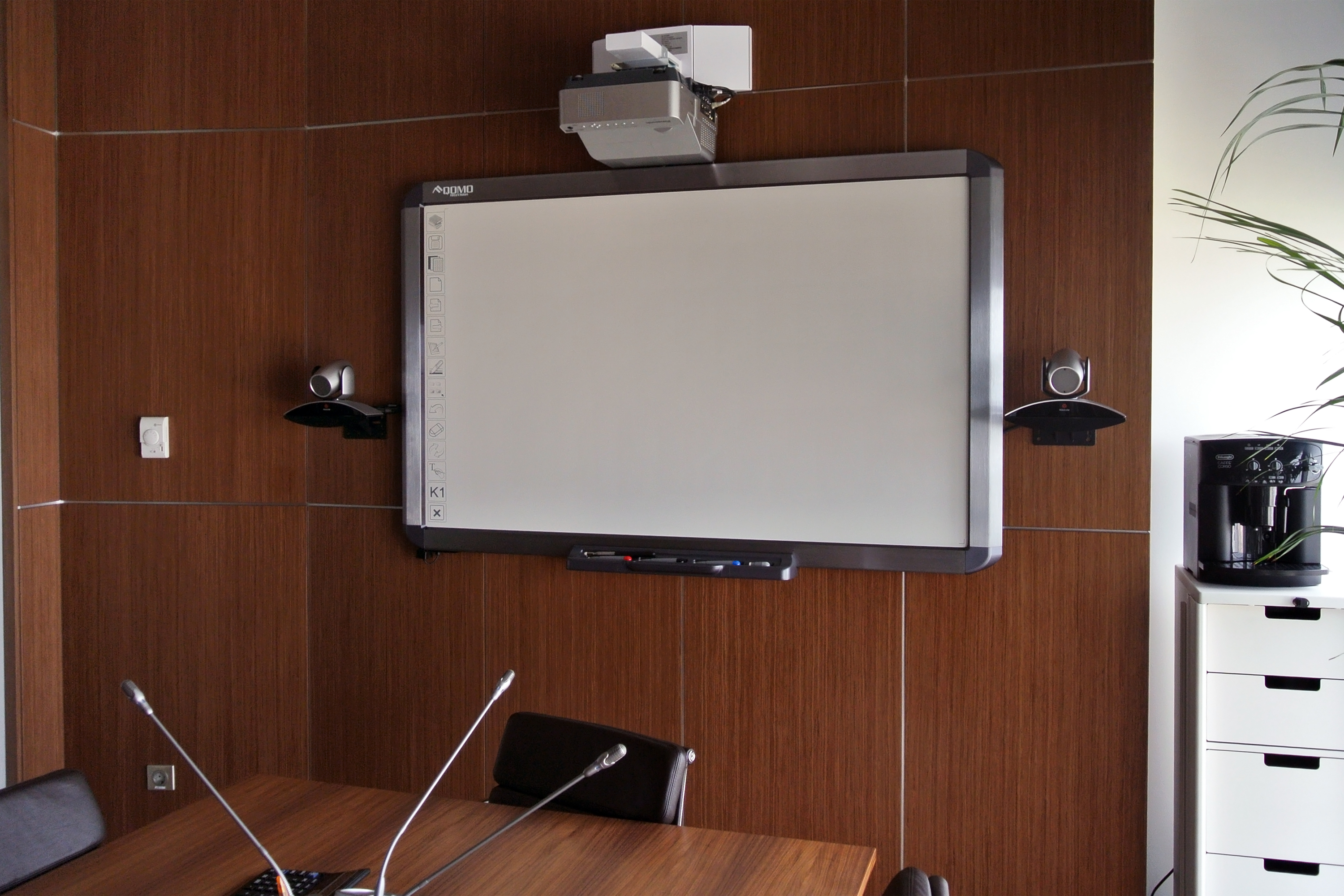

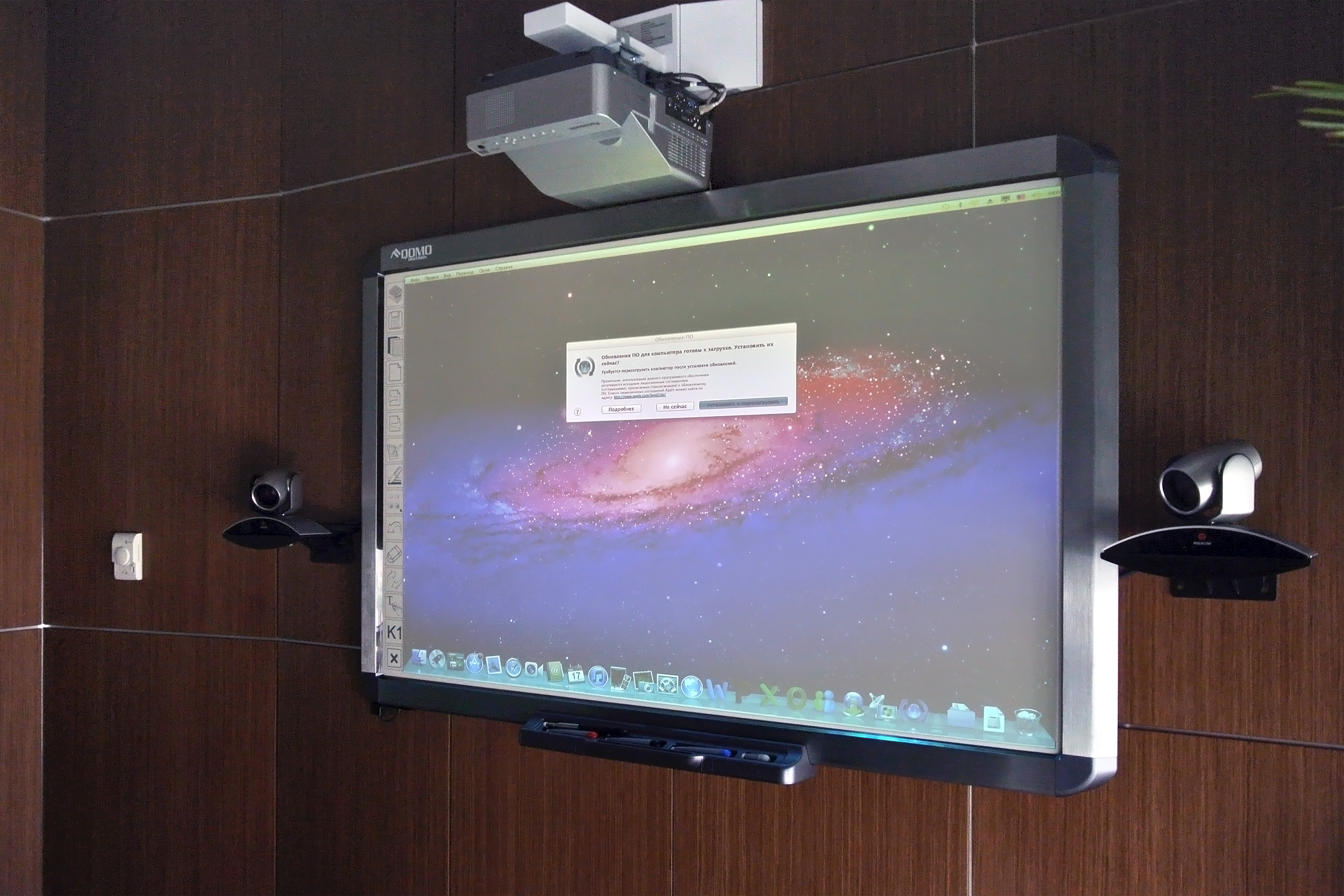

Второстепенным средством коллективного изображения является интерактивная доска QOMO с ультракороткофокусным проектором. Диагональ интерактивной доски составляет 70”, а соотношение сторон 16:10. Помимо отображения презентационной информации интерактивная доска позволяет выполнять следующие функции:

• Работа с компьютерными приложениями путем касания пальцем, стилусом или указкой соответствующих символов непосредственно на проецируемом изображении;
• Работа в режиме «белой доски», т.е. рисование на белом фоне экрана, которое может выполняться пальцем, стилусом, либо указкой с возможностью выбора цветов;
• Графика поверх приложений. В этом режиме можно выполнять графические пояснения и комментарии непосредственно поверх открытого компьютерного приложения.

В качестве индивидуального средства отображения выступает также сенсорный интерактивный планшет QOMO с диагональю экрана 21,5”. Соотношение сторон планшета 16:9. Он располагается на столе заседаний. Интерактивный планшет позволяет рисовать и делать пометки поверх отображаемых документов. Для этого в комплекте имеется специальный стилус. Планшет поддерживает разрешение 1920x1080, а также имеет выдвижную металлическую подставку, которая позволяет регулировать угол наклона монитора.

2. Режим «1+1»

В режиме «1+1» помещения работают как две отдельные переговорные (1 и 2) на пять человек каждая. Согласно ТЗ, в каждом из помещений, помимо средств отображения, должны быть предусмотрены средства интерактивного взаимодействия с демонстрируемыми материалами.

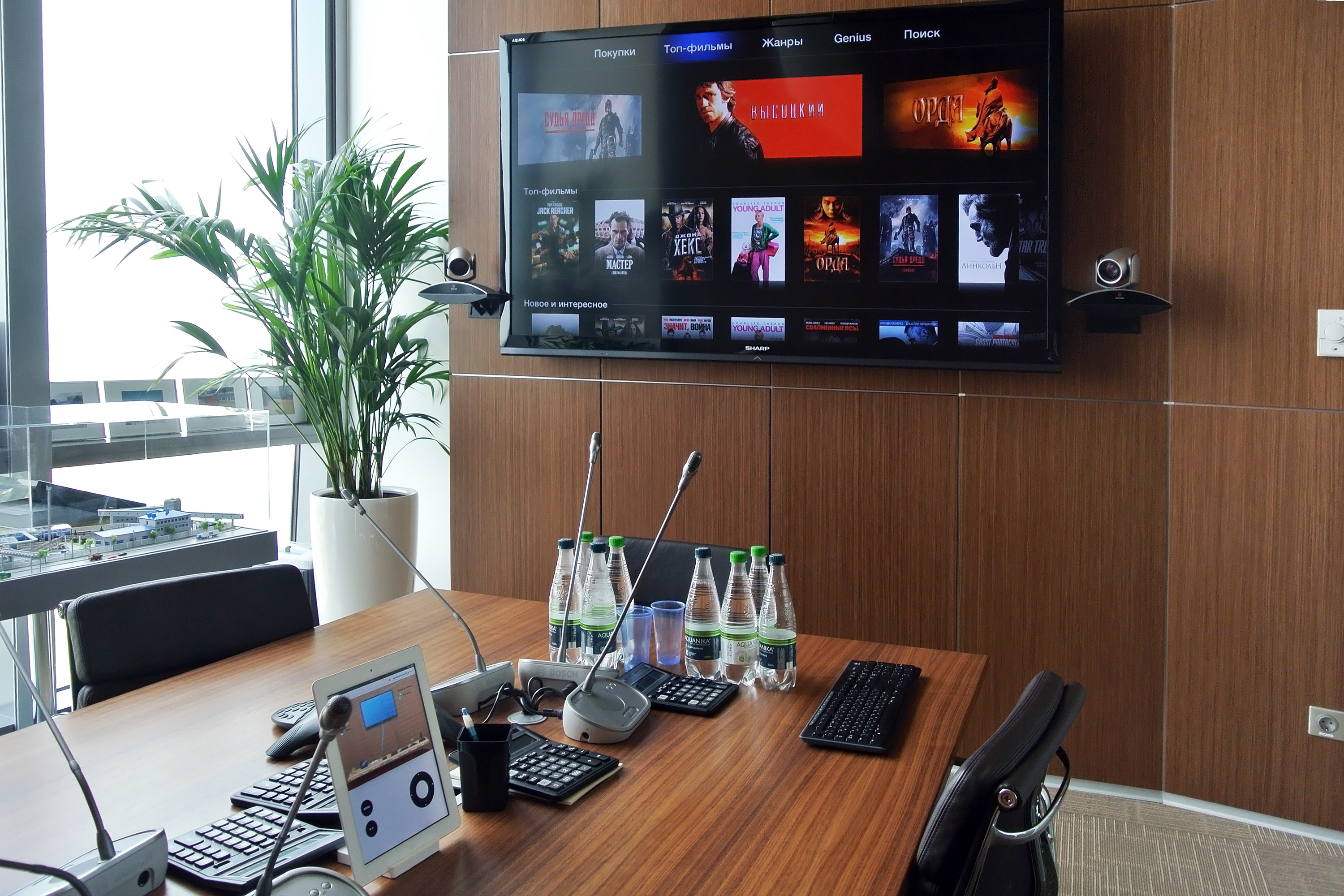

В помещении 1, в качестве коллективного средства отображения выступает ЖК телевизор Sharp. Также присутствует индивидуальное средство отображения – интерактивный планшет.

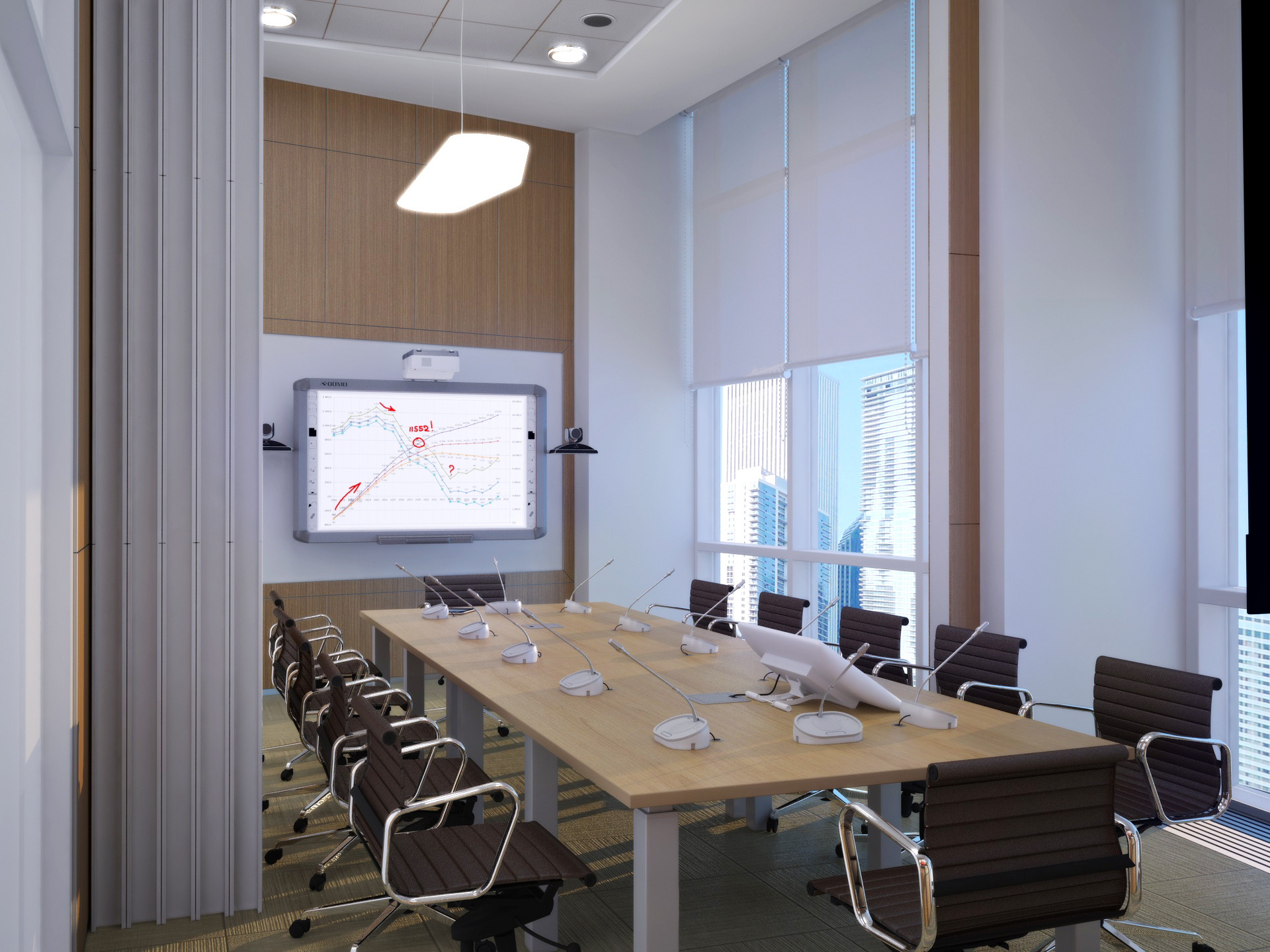

В помещении 2 в качестве средства отображения и интерактивного взаимодействия с контентом предусмотрена интерактивная доска QOMO.

Перспективы развития:

Предусмотрена возможность наращивания возможностей помещения в режиме "1+1", - а именно установки по мере необходимости дополнительных источников  AV-сигналов и оборудования.

Список использованного оборудования:

Оборудование отображения информации

1. ЖК телевизор Sharp LC-80LE645R шт.1
2. Конструктив для подвеса ЖК телевизора Ascreen. Индивидуальное изготовление. шт.1
3. Проектор ультракороткофокусный Panasonic PT-CW230
4. Доска интерактивная 70" Qomo QWB-70WN шт.1
5. Конструктив для подвеса итерактивной доски и проектора Ascreen шт. 1
6. Планшет интерактивный QOMO QIT600 шт.1

Источники сигнала:

7. Лючок для подключения ноутбука Extron Cable Cubby 600 (60-714-00) шт.2
8. Заглушка Extron 70-090-11 шт. 1
9.Панель с разъемом HDMI Extron 70-616-02 шт. 1
10. Панель с 2 разъемами USB Extron 70-382-12 шт. 4
11. Панель с розеткой 220В и розеткой LAN Extron 70-568-02 шт. 2
12. Скоба монтажная Extron 70-271-01 шт. 2
13. Ретрактор VGA Extron 70-678-01 шт. 2
14. Ретрактор HDMI Extron 70-678-04 шт. 2
15. Ретрактор аудио Extron 70-678-02 шт. 2
16. Телевизионная приставка  Apple Apple TV шт. 2
17. ПК презентации Apple Mac mini шт. 2
18. Адаптер Bluetooth   шт. 3
19.  ПК презентации HP Elite 8200, Intel Core i5 2400, DDR3 2Гб, 500Гб, Intel HD Graphics, DVD-RW, Windows 7 Prof, черный [xy139ea]  шт.2
20. ПК для записи сигнала с микрофонов HP Elite 8200 USDT, Intel Core i5 2400S, DDR3 2Гб, 160Гб, Intel HD Graphics 2000, DVD-RW, Windows 7 Prof, черный [xy138ea] шт. 2
21. Карта видеозахвата HDMI blackmagic  intensity pro шт.2
22. Устройство записи и трансляции Epiphan VGA Recorder Lite шт. 2

Звуковое оборудование:

23. Конденсаторный встраеваемый микрофон Beyerdynamic Classis BM 33 W шт. 2
24. Матричная аудиоплатформа Biamp Nexia PM шт. 2
18. Усилитель мощности 4 канальный Apart CHAMP 4 шт.1
18. Система акустическая Sonance CR-201 пара 4

Оборудование дискуcсионной системы:

19. Центральный модуль дискуссионной системы Bosch DCN-CCU2 шт. 2
20. Пульт микрофонный с длинным микрофоном Bosch DCN-DISL-L шт.12
21. Набор серебряных матовых ободов (10 шт.) BoschDCN-DISR-SR шт.2
22. Набор кнопок председателя (10 шт.) Bosch DCN-DISBCM шт.1
23. Кабель DCN 100м без разъемов Bosch LBB4116/00 шт.1
24. Набор из 25 пар разъемов Bosch LBB4119/00 шт.1

Программное обеспечение:

25. ПО открытого интерфейса  Bosch LBB 4187/00-E шт.2

Оборудование ВКС:

26. Комплект ВКС Polycom HDX 8000-1080: HDX 8000  HD codec, EagleEye II camera&license, HDX mic array, P+C, PPCIP, PoC, Russian rmt. Cables: 2 component video (DVI-RCA), audio (RCA-RCA), LAN, EUR pwr. Cntry code 81. PAL  шт.2
27. Камера управляемая  Polycom Eagle Eye III Main Camera (8200-09810-002) шт.2
28. Кронштейн для камеры Polycom 2215-28765-001 шт.4
29. Лицензия многоточечного соединения Polycom 5150-23912-001 шт.2
30. Блок питания для камеры Polycom 1465-52733-040 шт.4
31. Крепление для кодека видеоконференцсвязи в рековую стойку Polycom 2215-28283-001  шт.2
32. Кабель переходной  Polycom 2457-23521-001 шт. 8

Оборудование управления:

33. Центральный процессорный блок Crestron MC2E шт.1
34. Сервер последовательных устройств Moxa Nport-5650-16 шт.1
35. Устройство управления питанием Kramer PL-50 шт.2
36. Излучатель ИК Crestron IRP2 шт.1
37. Контроллер управления освещение по протоколу DALI Crestron DIN-DALI-2 шт.1
38. Точка доступа Wi-Fi LinkSys E4200-EE шт. 1
39. Планшетный компьютер Apple Apple iPad 2 Wi-Fi 16 ГБ шт.2
40. Док-станция для iPad 2 Apple iPad 2 Dock шт.2
41. Коммутатор Ethernet, 48 портов HPV1910-48G шт. 1
42. Преобразователь Ethernet/RS-232 Kramer FC-10ETH шт.2

Оборудование сопряжения, коммутации, распределения:

43. Крейт коммутатора матричного Kramer VS-1616D шт.1
44. Плата c 2 входами DVI с HDCP Kramer HDCP-IN2-F16 шт. 6
45. Плата c 2 выходами DVI с HDCP Kramer HDCP-OUT2-F16 шт. 6
46. Коммутатор матричный VGA 4x4 Kramer VP-4x4K шт.1
47. Передатчик сигналов HDMI по витой паре Kramer PT-571 шт.8
48. Приемник сигналов HDMI по витой паре Kramer PT-572+ шт.8
49. Передатчик сингалов VGA по витой паре Kramer PT-110EDID шт.4
50. Приемник сигналов VGA по витой паре Kramer PT-120 шт.4
51. Передатчик сингалов VGA+Audio по витой паре Kramer TP-121EDID шт.3
52. Приемник сигналов VGA+Audio по витой паре Kramer TP-122 шт.3
53. Удлинитель USB 1.1 по витой паре Aten UCE60 шт.1
54. Удлинитель USB 2.0 по витой паре Gefen EXT-USB2.0-LR шт.4
55. Преобразователь/скейлер Kramer VP-729  шт.5

Прочее оборудование:

56. Люк напольный Legrand 896 21 шт.4
57. Шкаф рековый CHIEF ROTR-HD-44 шт.1
58. Рама с фильтром  шт.2
59. Блок вентиляторов  шт.1
60. Панель питания рэковая шт. 6
61. Комплект крепежа рэкового шт. 1
62. Рековая полка  шт.6
63.Блок питания  Kramer VA-50P шт.4
64. Адаптер для установки приборов Kramer Kramer RK-50RN шт.2
65. Адаптер для установки приборов Kramer Kramer RK-4PT шт.3
66. Адаптер для установки приборов Kramer Kramer RK-2T1PT шт.2
