Актовый зал ГУ МВД России по Нижегородской области

Задача:

В задачи проекта входило следующее:

•     Оборудовать актовый зал системами озвучивания, отображения, коммутации, а также сценическим светом, лазерными установками, генераторами дыма и тумана.
•     Обеспечить возможность управлять всем комплексом киноконцертного зала из операторской комнаты.
•     Создать возможность пользоваться киноконцертным залом также для проведения конференций. Президиум, размещенный на сцене, должен быть демонтируемый.

Трудности:

Одной из трудностей стало то, что монтаж оборудования проводился на большой высоте под потолком.
Установка оборудования проводилась одновременно с реконструкцией зала, что также создавало сложности, так как надо было постоянно координировать действия со строительными бригадами.

Краткое описание проекта:

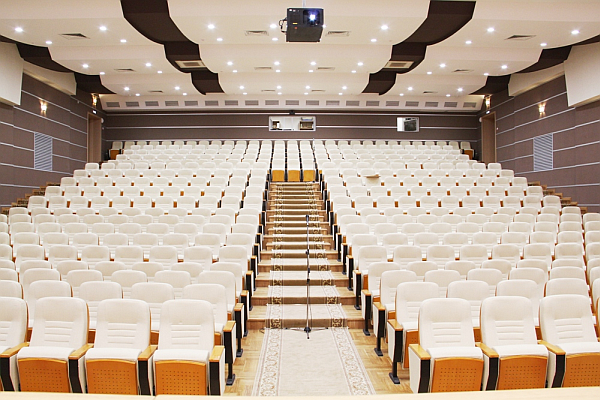

На сцене актового зала был установлен проекционный экран площадью 25 квадратных метров от AVStumpfl, изображение на который выводится с проектора высокого разрешения Barco. Изображение сохраняет высокое качество даже при включенном свете.

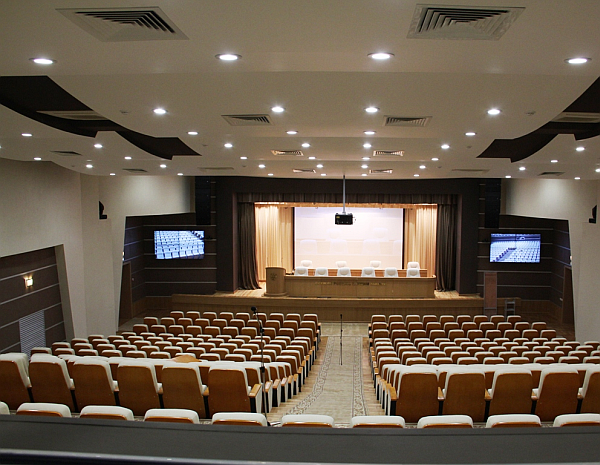

По бокам сцены размещаются две видеостены по 4 панели (2х2) на основе профессиональных ЖК панелей NEC X462UN. Толщина стыка составляет не более 7 миллиметров, что в условиях большого зала создает эффект отсутствия шва.

Происходящее в зале или на сцене транслируется на видеостены и центральный экран с трех камер Sony EVI-HD7V.

Зал можно использовать как для проведения концертов, так и конференций – в этом случае на сцене устанавливается мобильный президиум с конференц-системой. В демонтируемом президиуме размещены также встроенные мониторы, которые позволяют отображать видеосигнал с разных источников. Для подключения системы в полу предусмотрены лючки с розетками.

Система управления на основе контроллера управления Palantir позволяет управлять всем комплексом киноконцертного зала, включая видео, звук, свет и спецэффекты из операторской комнаты. Система управления берет на себя все вопросы сценарного управления системой, так, например оператор может одним нажатием кнопки полностью перевести зал в другой режим работы (показал фильма, концерт, ожидание публики и т.п.).  Операторская для удобства оператора оснащена 8-ю широкоформатными мониторами HP ZR2240w, отображающими состояния систем и устройств.

Звук обеспечивает акустика DAS AUDIO линеек Convert и Avant. Управление звуком осуществляется с помощью цифрового микшера Allen&Heath GLD-80.

В системе использованы оптические DVI кабели и модульные переходники от компании Kramer, а также разделители и преобразователи сигнала AV Production.

В зале также смонтировано оборудование для спецэффектов - машины для дыма и тумана от компании Robe, которые управляются дистанционно по протоколу DMX, и установлено более 40 световых приборов -  театральных прожекторов и светомузыкальных приборов. При помощи микшера на световом пульте выставляются различные сценарии, которые могут быть сохранены в памяти. Управлять можно как точечным освещением, так и различными светомузыкальными приборами.

Особенности:

Особенностью зала является его многофункциональность. Зал сочетает возможность проводить на высоком уровне концерты, различные шоу-программы, кинопросмотры благодаря качественному озвучиванию, световому оборудованию и оборудованию для спецэффектов. Происходящее в зале и/или на сцене отображается на большом экране и двух видеостенах по бокам от сцены. При этом зал может использоваться и для проведения конференций, заседаний, различных встреч, что экономит как пространство, так и средства на установку аудио-видео оборудования.

Перспективы дальнейшего развития:

Вся система открыта к изменениям под любые требования и запросы заказчика.

Список использованного оборудования:

•     Проекционный экран 25 м2 от AVStumpfl
•     Проектор высокого разрешения Barco
•     2 видеостены на основе ЖК панелей NEC
•     Поворотные камеры Sony
•     Конференц-система Bosch
•     Акустическая система DAS AUDIO
•     Цифровой микшер Allen&Heath
•     Световое оборудование
•     Оборудование для спецэффектов
•     Система управления
•     Коммутационное оборудование
•     Мониторы HP для операторской комнаты
