Диспетчерская юго-западного водоканала

Исходные данные:

Помещение диспетчерской юго-западного филиала Санкт–Петербургского водоканала. Под диспетчерскую было выделено новое помещение, и установка всей системы производилась «с нуля».

Задача:

Создание комплекса мультимедийных средств, для организации оперативной работы диспетчерской.

Трудности:

•      Небольшая площадь помещения, выделенного под диспетчерскую;
•      Высокие требования надежности к оборудованию;
•      Сложная система кабельной коммутации.

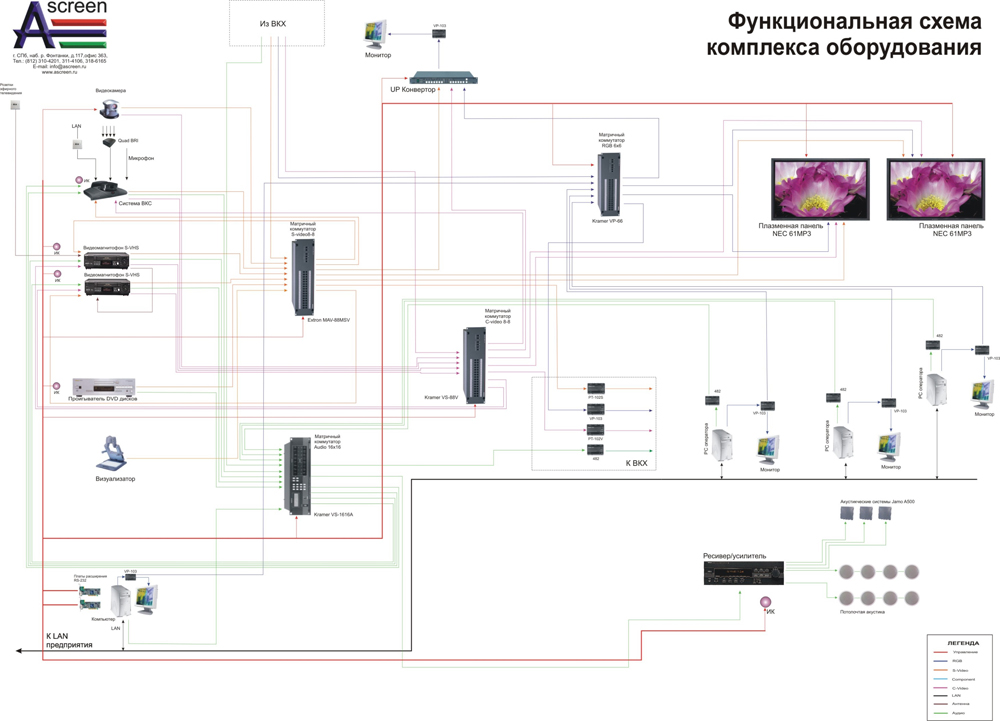

Разработанный комплекс включает в себя следующие системы:

•     Система отображения;
•     Система видеоконференц-связи;
•     Система интерьерного озвучивания;
•     Система коммутации;
•     Система интегрированного управления.

В качестве средств отображения для этого проекта были выбраны две плазменные панели с диагональю 61 дюйм. Это обусловлено в первую очередь небольшой площадью помещения, которая не позволяет установку видеостены.
Для увеличения зоны обзора в дополнение к камере системы видео конференц-связи, была установлена дополнительная управляемая камера между плазменными панелями.
Для поддержания комфортной обстановки в помещении установлена система интерьерного озвучивания, которая, помимо создания музыкального фона, может быть использована, например, для оповещения или для вывода звукового сигнала с системы видео конференц-связи.
Система интегрированного управления позволяет оператору осуществлять управление всем комплексом без использования каких-либо дополнительных пультов управления. Программное обеспечение имеет удобный, интуитивно понятный интерфейс, позволяющий даже неопытному пользователю быстро овладеть необходимыми навыками.
Установленная система коммутации, выполненная на оборудовании Kramer, позволяет выводить любой источник информации на любое средство отображения. Благодаря использованию усилителей-распределителей фирмы  Kramer передача аудио-видео сигналов от источника до потребителя осуществляется с минимальными потерями качества.

Набор источников сигнала включает в себя все минимально необходимое:

•     Видеомагнитофон;
•     DVD проигрыватель;
•     Документ-камера (визуализатор);
•     Управляемая видеокамера.

Особенности:

Система видеоконференц-связи позволяет проводить сеансы групповой видео связи с несколькими удаленными абонентами одновременно, а значит, в критических ситуациях мгновенно принимать решения и доводить их до исполнителей.

Перспективы дальнейшего развития проекта:

Проект разработан с учетом возможного увеличения
источников ввода информации. Наличие свободных портов на матричных коммутаторах Kramer: VS-808YC; VS-1616A, позволяет интегрировать новые источники в общую систему отображения информации.

Ориентировочный бюджет проекта:  ~ 90.000 Долларов США

•  Камера - 1шт.;
•  Систем видео конференций - 1шт.;
•  Видеомагнитофоны SVHS - 2шт.;
•  DVD проигрыватель - 1шт.;
•  Визуализатор - 1шт.;
•  Плазменные панели NEC 61MP3 - 2шт.;
•  Аудиоусилитель и акустика;
•  Компьютеры - 3шт.;
•  Матричный коммутатор RGBHV Kramer VP-66 - 1шт.;
•  Матричный коммутатор S-Video Kramer VS-808YC - 1шт.;
•  Матричный коммутатор CV Kramer VS-88V - 1шт.;
•  Матричный коммутатор AUDIO Kramer VS-1616A - 1шт.;
•  Усилитель-преобразователь сигналов VGA Kramer VP-103 - 6шт.;
•  Усилитель-распределитель CV Kramer PT-102V - 1шт.;
•  Усилитель-распределитель сигналов S-Video Kramer PT-102S  - 1шт.;
•  Преобразователь аудио сигналов Kramer 482 - 5шт.;
•  Линейный усилитель сигналов XGA Kramer VP-210XL - 1шт.;
•  Масштабатор Kramer VP-719DS - 5шт.
