Конференц-зал института Норильск проект

Общая информация о проекте

Страна, город Россия, Норильск Разработчик проекта "Атанор"

Заказчик ЗАО «Институт «Стройпроект» Место РАО "Норильский Никель"

Исходные данные:

Помещение конференц-зала проектно строительного института, необорудованное аудио-видео системой.

Задача:

Создание эффективного комплекса технических средств для обеспечения проведения совещаний и документирования их хода и результатов.

•     Выбор и конфигурирование оборудования стандартных подсистем конференц-залов применительно к поставленным заказчиком задачам;
•     Установка выбранного оборудования;
•     Выполнение пуско-наладочных работ.

Трудности:

В процессе разработки проекта особое внимание пришлось уделить решению вопросов, связанных с передачей и коммутацией большого количества видео и аудио сигналов самых различных форматов. Эту задачу удалось решить с помощью коммутационного оборудования Kramer.

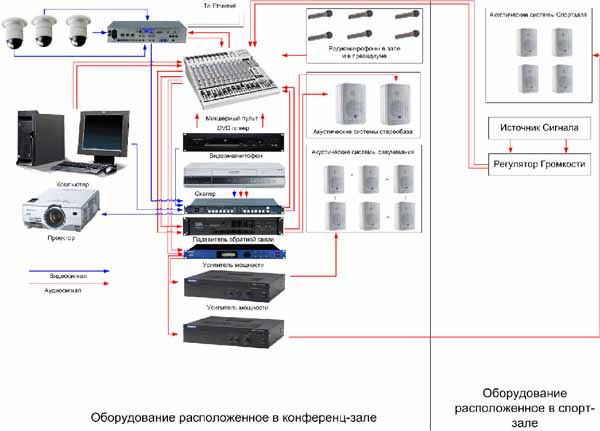

Для решения поставленной задачи потребовалось создание целого ряда подсистем, основными из которых являются система видеоотображения, система озвучивания и конференц-система. Система видеоотображения предназначена для трансляции различных видеосигналов на средства отображения. В данном проекте она разработана на основе оборудования Kramer Electronics, обеспечивающего наилучшее соотношение - стоимость/эффективность. Основным элементом системы является матричный коммутатор Kramer VP 88xl и скейлер Kramer VP 724DS. Источниками видеосигнала могут выступать: DVD-плеер, видеомагнитофон, компьютер, документ-камера для демонстрации бумажных документов, система технологического телевидения, блоки видеоконференцсвязи, ЛВС и т.д. Подсистема видео проецирования построена на основе мультимедиа-проектора Panasonic PT-D5500 и на LCD-мониторах, установленных на столе президиума. Система коммутации позволяет разделять видеосигналы, отправляемые на проектор и LCD мониторы, что позволяет предварительно просматривать видеоинформацию перед выводом ее на большой экран. Для удобства в столе президиума установлено 2 набора интерфейсов для подключения к системе отображения ноутбуков. Информация с камер технологического телевидения может записываться на видеосерверы Axis 241 и через устройство ввода одного изображения в другое Kramer PIP-200, которое позволяет вставлять в текущее телевизионное изображение одно дополнительное изображение меньшего формата, и усилитель-распределитель аудио-видео сигнала Kramer VM-2N, через скейлер и матричный коммутатор также поступает на подсистему видеопроецирования. Система озвучивания предназначена для того, чтобы качественно и с достаточной громкостью донести до каждого слушателя всю аудио информацию. В данном проекте работа аудио-системы построена на цифровой аудиоплатформе Biamp Audia Flex.

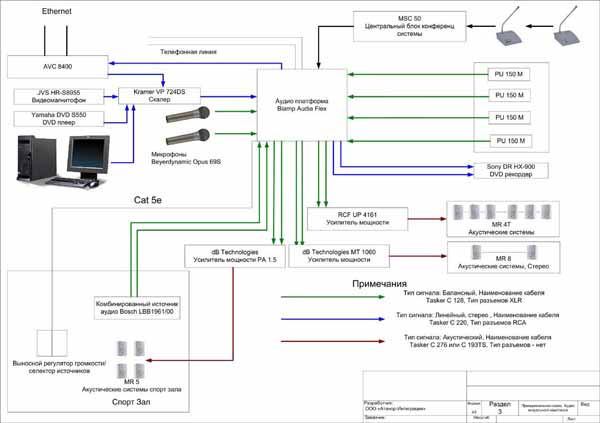

Ее использование позволило внедрить в систему такие функции, как автонаведение камер на активный микрофон, подключение к конференц-залу удаленного абонента по телефонной линии, управление выбором источников аудио и их громкостью. Источниками аудиоосигнала могут выступать: микрофоны, сигналы с центрального блока конференц-системы, DVD-плеер, видеомагнитофон, компьютер, ЛВС и т.д. Для управления источниками аудиосигналов используется скейлер Kramer VP-724DS. Аудиосигнал воспроизводится акустическими системами MR-4T и MR-8 через усилители мощности dB Technologies и RCF. Для управления всем комплексом аудио-, видео- и коммутационного оборудования предусмотрена система управления на основе оборудования Palantir, позволяющая осуществлять выбор источников аудио и видеосигнала, включение и отключение средств отображения. Управление осуществляется с рабочего места оператора при помощи графического интерфейса, на котором, помимо всего прочего, имеется возможность запускать различные сценарии работы зала и просматривать сигнал с видеокамер.

Особенности:

Согласно требованиям заказчика в зале был установлен комплекс видеокамер, обеспечивающий запись заседаний для системы видео-документирования и использующийся для системы видеоконференцсвязи.

Перспективы дальнейшего развития проекта:

Разработанная система имеет законченный вид для данного конференц-зала. Модернизация возможна, путем замены элементов систем ввода информации и ее отображения на более современные модели.

•  Матричный коммутатор Kramer VP-88xl;
•  Скейлер Kramer VP-724DS;
•  Усилители-распределители сигналов XGA высокого разрешения Kramer VP-200N;
•  Усилитель-распределитель сигналов XGA высокого разрешения Kramer VP-300N;
•  Усилитель-распределитель 1:2 видео и аудиосигналов Kramer VM-2N;
•  Линейный усилитель-преобразователь сигналов VGA/XGA Kramer VP-103;
•  Устройство «картинка-в-картинке» Kramer PIP-200;
•  Мультимедиа-проектор Panasonic PT-D 5500;
•  Мониторы ViewSonic 17’ TFT VG700;
•  Документ-камера WolfVision WZ-9;
•  DVD-плеер Yamaha DVD S550;
•  DVD-плеер Sony RDR HX-900;
•  DVD-рекордер Sony DR HX-900;
•  Видеомагнитофон JVC HR-S8955;
•  Видеосерверы Axis 241;
•  Камеры технологического телевидения Sony EviD 70;
•  Кодек видеоконференцсвязи AVC 8400;
•  Центральный блок конференц-системы Beyerdynamic MCS-50;
•  Инсталляционный микшер Biamp audia flex;
•  Ручные радиосистемы dB Technologies PU 150 M;
•  Акустические системы MR 4T;
•  Стереофонические акустические системы MR 8;
•  Усилитель мощности RCF UP 4161;
•  Усилитель мощности dB Technologies MT 1060;
•  Усилитель мощности dB Technologies PA 1,5;
•  Микрофоны Beyerdynamic Opus 69S;
•  Кабели Tasker C128, C139, C220, C258, C276, RG-59.
