Конференц-зал - трансформер «республиканского центра по профилактике спид-а» Минздрава Армении

Задача:

Разработка проекта по  созданию  многофункционального конференц-зала-трансформера, оснащенного  комплексом современного аудиовизуального оборудования для проведения  различного рода конференций, совещаний, заседаний, семинаров, тренингов, сеансов ВКС и т.п.

Поставка, монтаж оборудования  и сдача всего комплекса "под ключ".

Трудности:

•     Комплекс AV-оборудования должен был обеспечивать максимально быструю и комфортную перенастройку  для работы в различных режимах, чтобы у техперсонала не возникало необходимости при каждой транформации длительное время заниматься установкой и настройкой различных систем.
•     Функциональность зала-трансформера должна была определяться не только характеристиками установленных систем, но и способностью их к перенастройке, а также удобством управления всем AV-комплексом.
•     Необходимость разработать проект и  "вписать" AV-оборудование и кабельное хозяйство в действующую архитектуру конференц-зала, не нарушая его целостности.
•     Крайне малая высота потолка в конференц-зале - всего 2.5 м
•     В определенной степени ограниченный бюджет проекта.

Описание проекта:

В конференц-зале  установлен яркий (4,100 ANSI Lumens) профессиональный  WUXGA (1,920 x 1,200 pixels) 3D Ready проектор  Mitsubishi UD-740U.

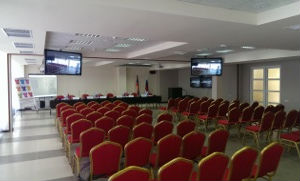

Крайне малая высота потолка в зале (2.5 м) и расположение экрана прямо за президиумом привели к ограничению его размеров габаритами всего 240 х 150 см. В связи с изложенным,  для обеспечения комфортного восприятия визуальной информации аудиторией, размещенной в задней половине зала, возникла необходимость установить по бокам конференц-зала по одному 55" профессиональному Full HD монитору Mitsubishi MDT-551V  на специальных поворотных подвесах с регулируемым углом наклона Chief Fusion.

В конференц-зале установлена топовая  Full HD система видеоконференц-связи Polycom RealPresence HDX8000-1080p со встроенным сервером многоточечной конференции на 4 абонентa. Визуализация информации для участников сеанса ВКС осуществляется с помощью сдвоенных 46" профессиональных Full HD  мониторов Mitsubishi LDT-462V.

В перечень оборудования  включены и  такие   непременные атрибуты любого современного конференц-зала как Full HD документ-камера (AVer F55)  и  интерактивный перьевой дисплей (SMART Podium 524) – универсальное устройство, идеально подходящее как для размещения перед председательствующим, так и для встраивания в трибуну докладчика (запланирован к приобретению в ближайшее время).

В зале также установлены 4-х канальная ИК-система синхроперевода SING SC-641 на 48 слушателей, аудиоконференц-система SING SC-600 на 20 делегатов,  радиомикрофоны для участников конференций и акустическая система (потолочные динамики).

Особенности:

Конференц-зал-трансформер для проведения мероприятий различного формата представляет собой единое многофункциональное помещение, которое при необходимости легко разделяется выдвижной стенкой - перегородкой на два независимых по функционалу зала. В «объединенном» зале присутствуют и активно используются все элементы, которые при разделении залов могут работать в автономном  режиме.

Система коммутации позволяет выводить информацию как одновременно на установленные в конференц-зале проекционный экран Medium Design-Roll Electric IR Screen 240 x 182 cm, четыре профессиональных  ЖК-дисплея  большого размера Mitsubishi и две интерактивных доски SMART, так и на любой из перечисленных дисплеев по отдельности  или их  любую совокупность.

Две интерактивные 77" доски SMART Board SB-480 c короткофокусными проекторами Mitsubishi EX-320-ST благодаря размещению  на универсальных передвижных подставках с моторизованной регулировкой высоты для интерактивной доски и крепежом для проектора Dimasa могут быть размещены в любом  месте зала в зависимости от функционала конкретного мероприятия.

Зал-трансформер «Республиканского центра по профилактике СПИД-а»  по совокупности функциональных возможностей и установленному оборудованию не имеет аналогов в Армении.

Перспективы дальнейшего развития:

В планах на ближайшее будущее – дооснащение конференц-зала интерактивным перьевым дисплеем SMART Podium 524 для управления презентациями и графического комментирования материалов выступающими с трибуны докладчиками, а также второй  Full HD камерой  для системы ВКС Polycom.

Список использованного оборудования:

•     WUXGA (1,920 x 1,200) 3D Ready  проектор  Mitsubishi UD-740U;
•     проекционный экран с электроприводом Medium Design-Roll Electric IR Screen 240 x 182 cm;
•     Full HD система ВКС с опцией многоточечной конференции Polycom HDX 8000-1080р;
•     два профессиональных 55" Full HD ЖК-монитора Mitsubishi MDT -551V;
•     -два профессиональных 46" Full HD  ЖК-монитора Mitsubishi LDT462V;
•     cпециальные потолочные подвесы с регулируемым углом наклона для дисплеев большого формата CHIEF FUSION;
•     две интерактивные 77"  доски SMART Board SB-480 c короткофокусными проекторами Mitsubishi EX-320-ST, смонтированные  на универсальных передвижных подставках с моторизованной регулировкой высоты для интерактивной доски и крепежом для проектора Dimasa;
•     Full HD  документ-камера AVer F55;
•     cигнальное, процессингововое и коммутирующее оборудование Extron и Equip;
•     аудиоконференц-система SING SC-600, 4-х канальная ИК система синхроперевода SING STC-641, аудиооборудование (усилители, микшеры,  динамики и т.п.).
