Мультимедиа для конференц-зала Горсуда в Санкт-Петербурге

Исходные данные:

До последнего времени городской суд располагался в зданиях на набережной Фонтанки и на Галерной улице, которые со временем стали не приспособлены для деятельности этого учреждения. Строительство и переезд Санкт-Петербургского городского суда в новое здание на Бассейной улице велись в рамках Федеральной целевой программы «Развитие судебной системы России» на 2007-2012 годы.

Всего в комплексе зданий 4 корпуса:

• Корпус А (административные помещения, конференц-залы, зал президиума суда, совещательные);
• Корпус Б (53 зала судебных заседаний: 29 залов для слушания уголовных дел и 24 - для слушания гражданских и административных дел);
• Корпус В (рабочие кабинеты судей, их помощников и секретарей);
• Корпус Г (Архив).

Задача:

Перед специалистами компании ASCREEN стояла задача оснастить помещение конференц-зала в  новом здании Городского суда (корпуса А) новейшими мультимедийными комплексами, предназначенными для технического сопровождения:

• административно–организационных, научно-практических, учебно-образовательных, деловых встреч и торжественных мероприятий .

• повышения удобства работы судей, за счет применения современных информационно-технических средств и средств связи;
• сокращение времени на организацию мероприятия за счет широкого использования современных средств доставки информации;
• повышение качества проводимых мероприятий за счет повышения качества информационного обеспечения.

Трудности:

• Поиск оптимального решения для устранения существующего противоречия между необходимостью создать контрастное изображение на экране коллективного пользования и уровнем освещенности конференц-зала. Это, прежде всего, необходимо для:

1. для комфортной работы всех присутствующих;
2. корректной работы камер технологического телевидения.

• Отсутствие необходимой технологичной мебели под интеграцию AV-оборудования

Краткое описание проекта:

В соответствии с поставленными заказчиком задачами, специалистами компании «Аскрин» было предложено готовое комплексное решение, включающее в себя следующие подсистемы и оборудование:

1.Подсистема отображения и визуализации.

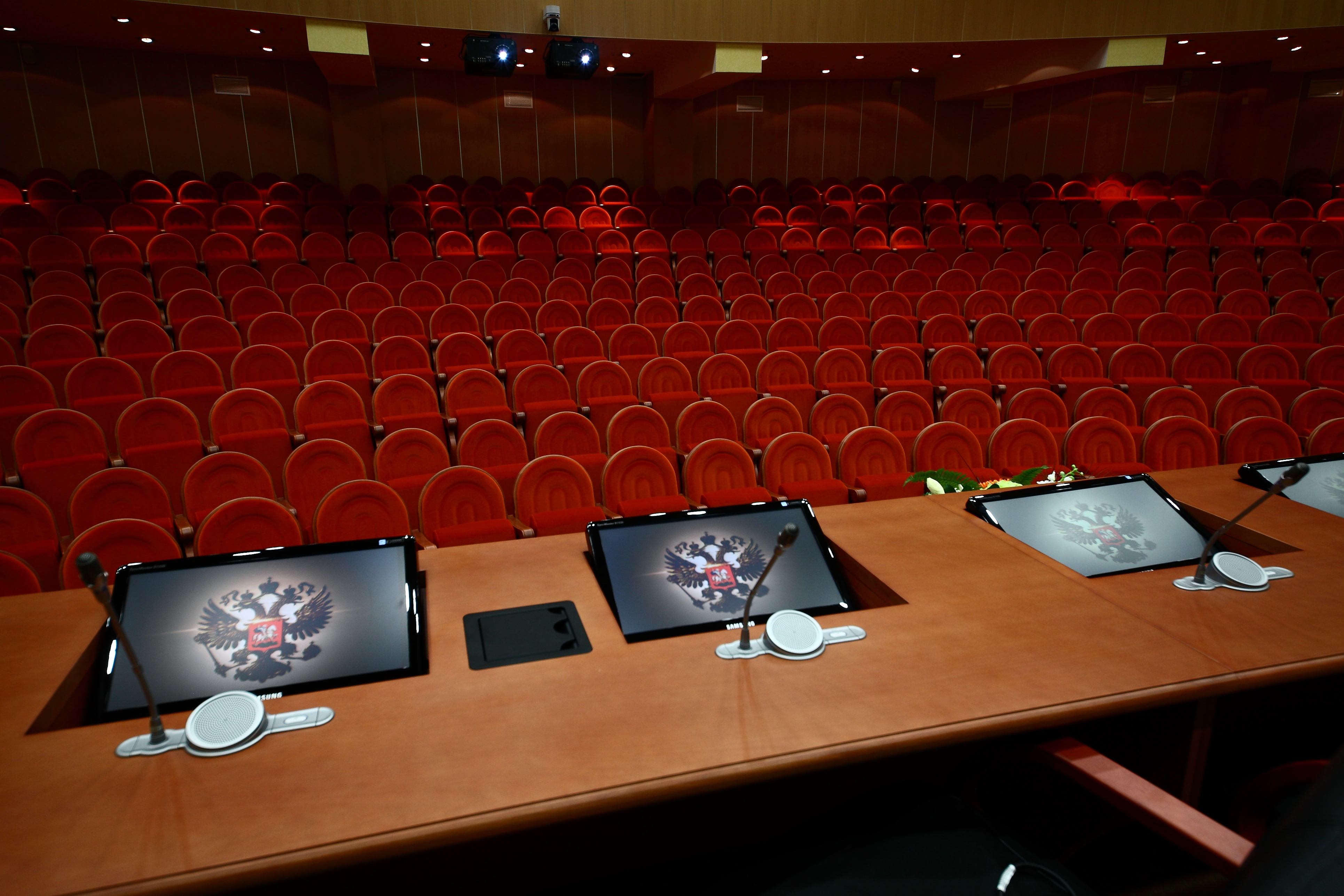

В состав подсистемы входят индивидуальные средства отображения, средства отображения коллективного пользования, а также средства коммутации, распределения, преобразования и передачи видеосигналов. На столе президиума и оператора, а также трибуне докладчика установлены индивидуальные LCD мониторы Samsung SyncMaster E1930N с диагональю экрана 19 дюймов. Данные устройства позволяют визуализировать фото-, видео- , аудио-, текст, документы и иную информацию из различных презентаций выступающих в ходе реального времени.

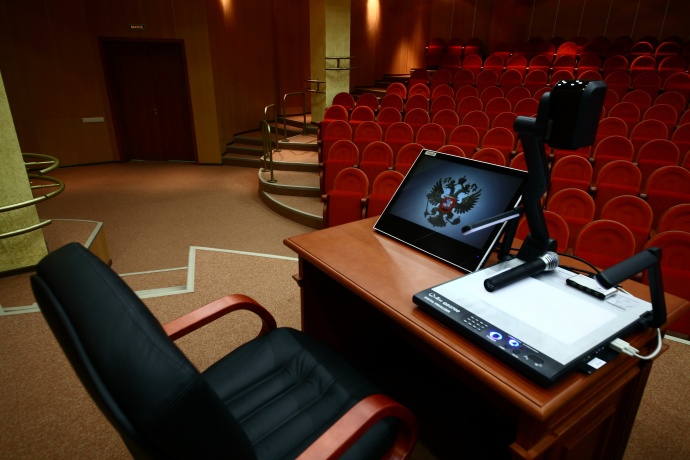

В качестве индивидуального средства отображения на трибуне докладчика применяется интерактивный планшет QOMO QIT500, позволяющий докладчику делать графические пометки и пояснения непосредственно на отображаемом компьютерном приложении, что также в реальном времени может отображаться на экранах коллективного пользования.

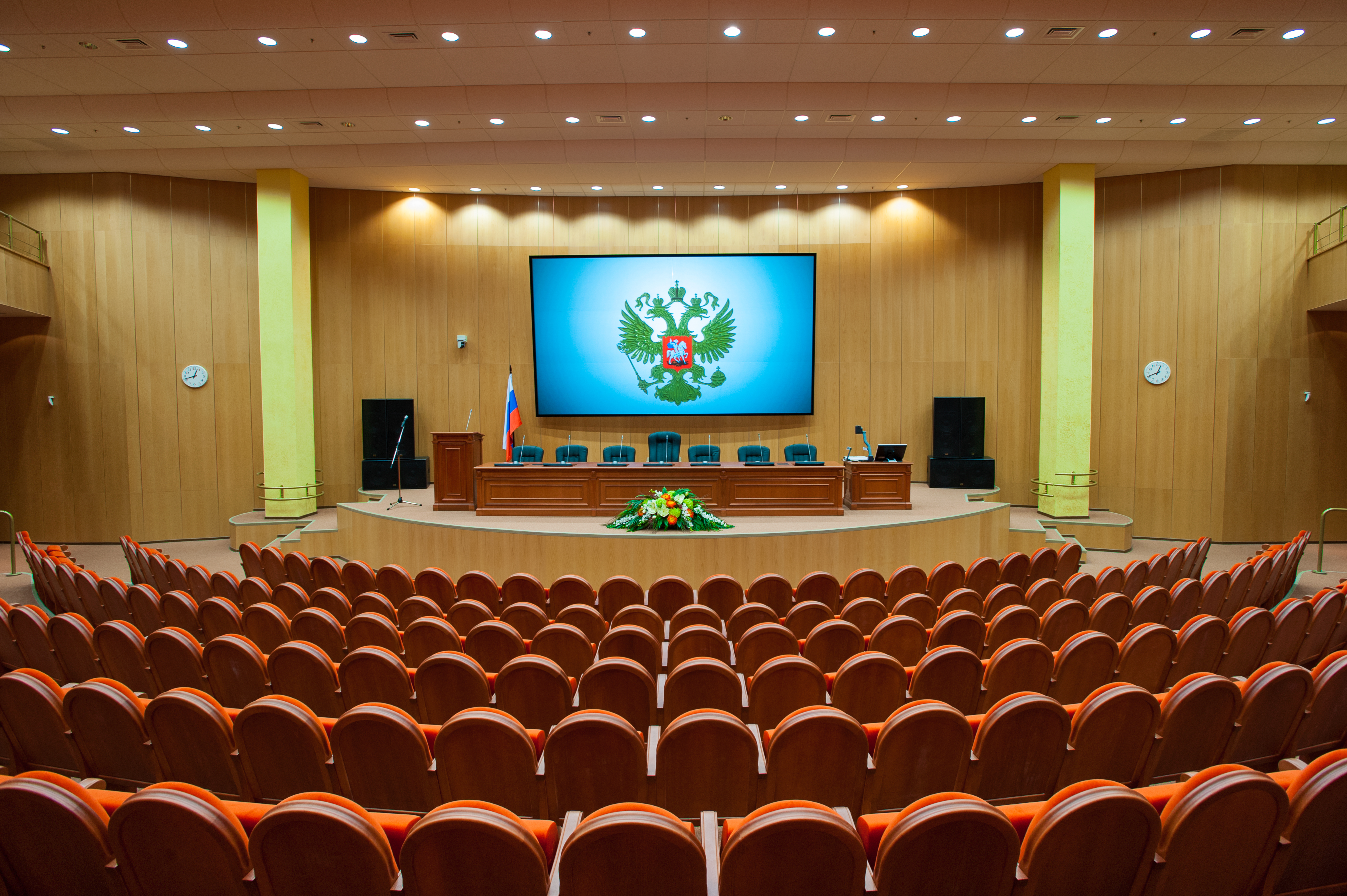

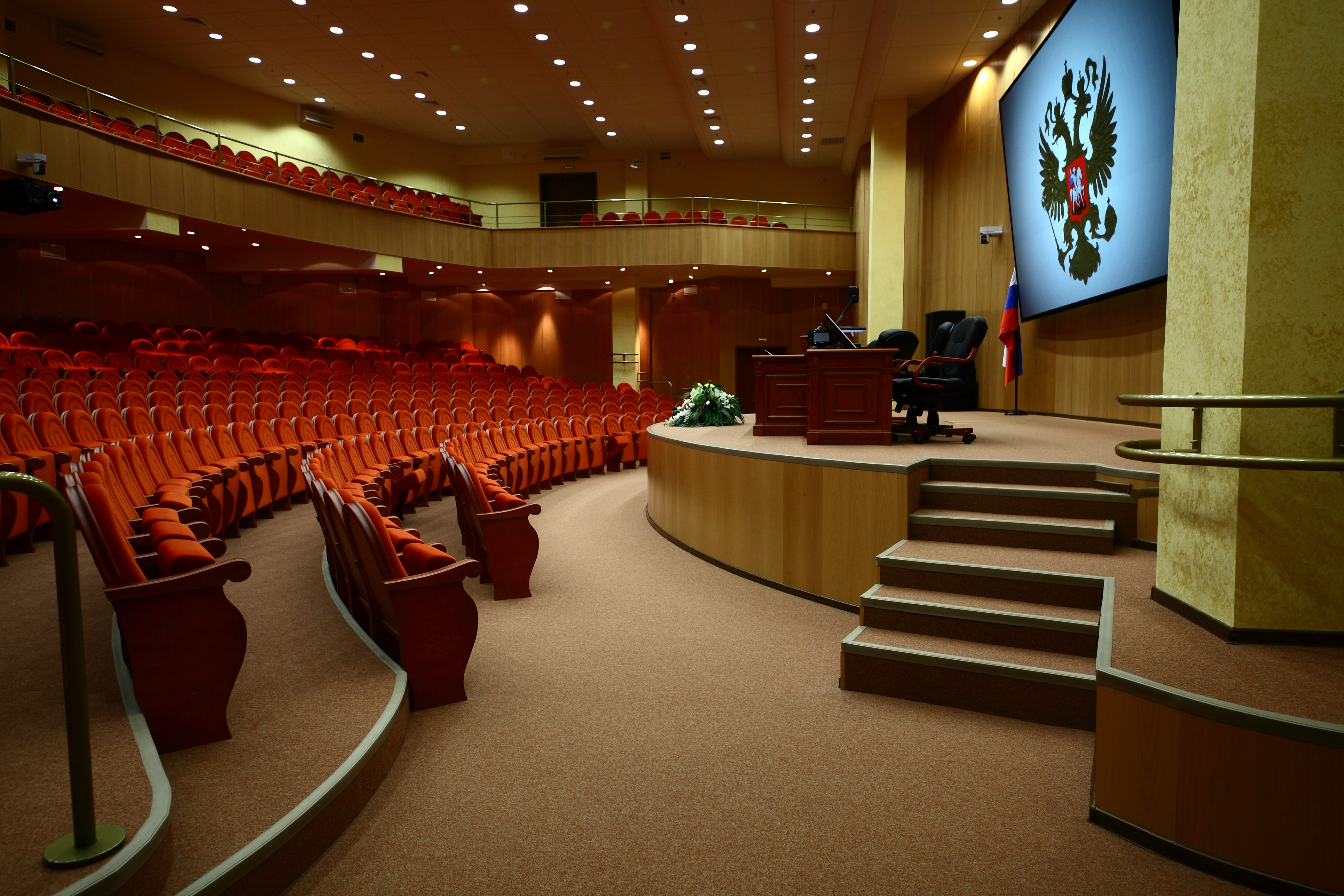

Важной функцией конференц-зала является предоставление и демонстрация всем участникам процесса значимой информации в хорошо освещенном помещении. Поэтому в качестве средства отображения коллективного пользования здесь используется большой проекционный высококонтрастный экран DNP Supernova Infinity размером 7x4 метра, установленный на стене за столом президиума. Supernova обеспечивает в 10 раз больший контраст и в 2 раза большую яркость изображения, чем обычный отражательный экран, и не требует затемнения помещения. Для создания комфортных условий наблюдения, на экран осуществляется проекция от двух проекторов PT-DW100, сведенных «точка в точку», производства компании Panasonic. Это увеличивает световой поток и делает картинку еще более яркой и контрастной.

Изображения различных бумажных документов, а также небольших предметов демонстрируются на экранах посредством универсальной документ-камеры QOMO QD3700, установленной на трибуне докладчика. С помощью документ-камеры выступающий может легко визуализировать и демонстрировать участникам мероприятия  различные объекты: текстовые документы, фотографии, диаграммы, графики, схемы, чертежи.

1.2 Подсистема звукоусиления и звукораспределения

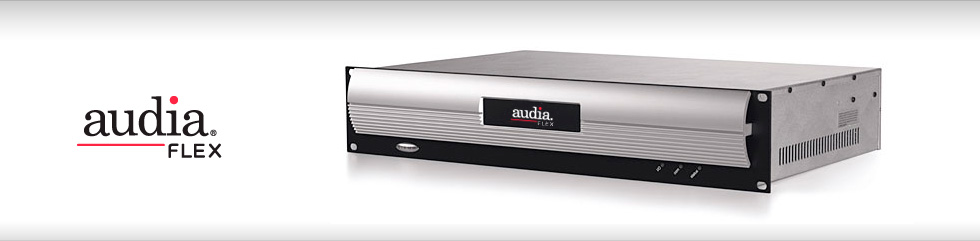

Ядром подсистемы является цифровой матричный микшер Biamp Audia FLEX. Использование Biamp Audia FLEX позволяет достигать оптимальной настройки всего звукового тракта, необходимый уровень разборчивости речи и комфортную спектральную характеристику сигнала.

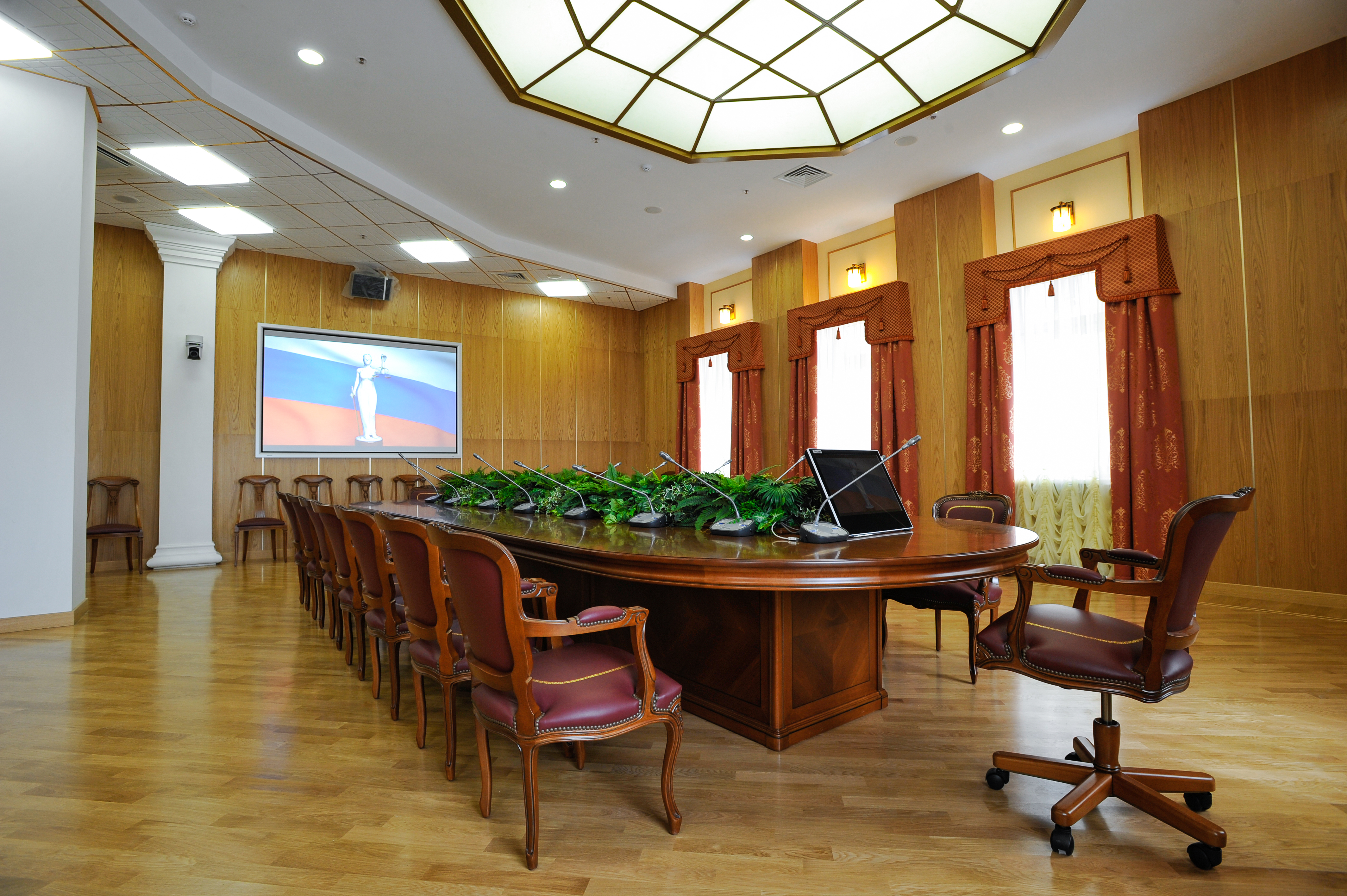

Комплекс микрофонных пультов делегатов врезного монтажа строится на базе цифровой проводной дискуссионной системы Digital Congress Network-Next Generation фирмы BOSCH.

1.3 Подсистема технологического телевидения

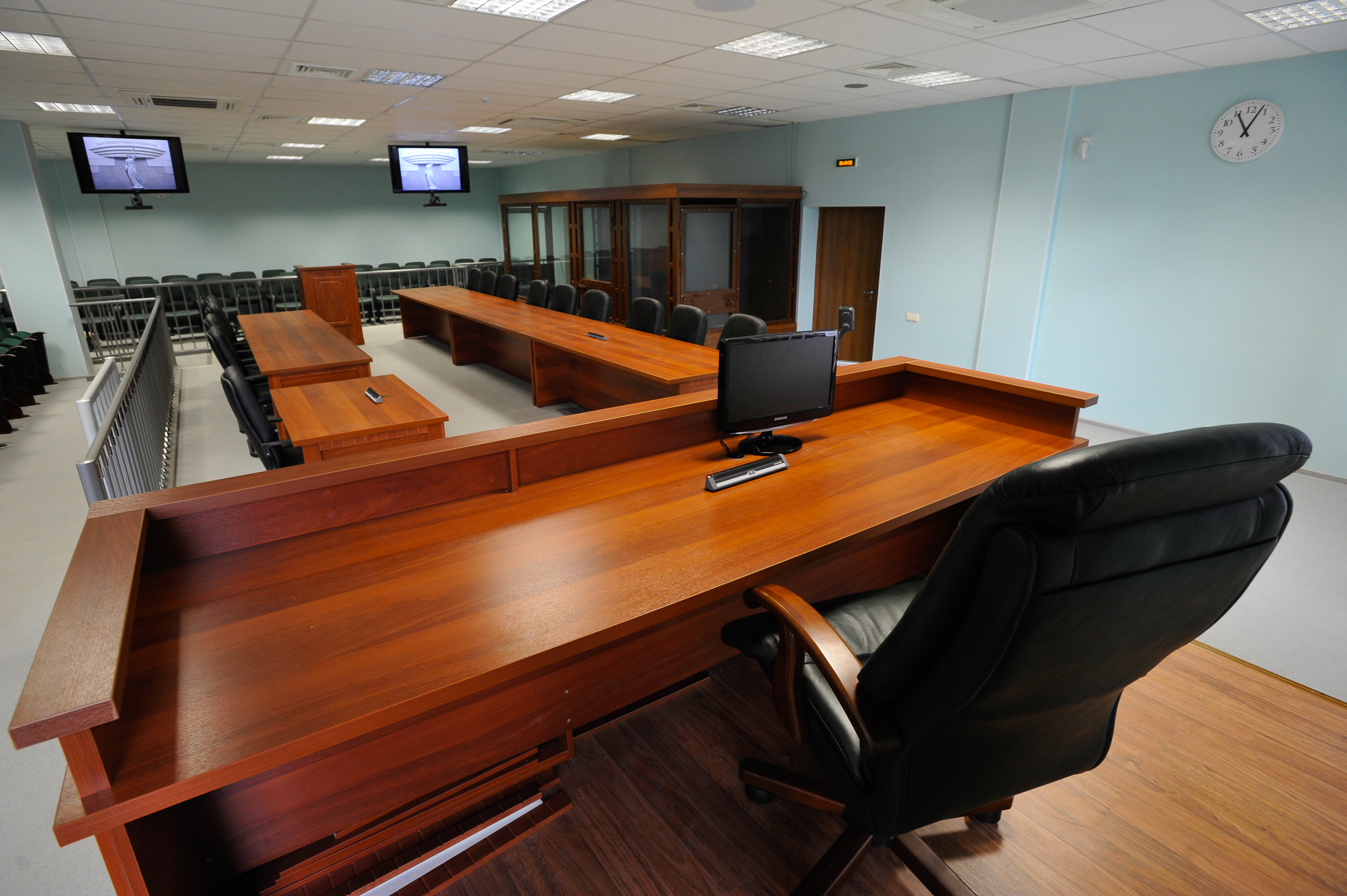

Система технологического телевидения – необходима для съемки судебного процесса в зале суда и дальнейшей передачи видео на средства отображения индивидуального и коллективного пользования, а также средства контроля оператора. Технологическое телевидение строится на профессиональных видео камерах высокого разрешения, устанавливаемых в зале в потолочном или настенном исполнении.

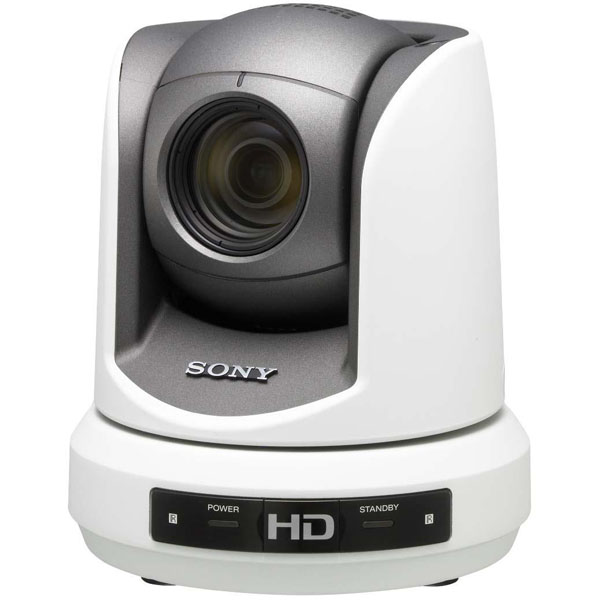

Основными составляющими подсистемы в конференц-зале являются две управляемые камеры высокого разрешения BRC-Z330, производства компании Sony.Размещение камер в зале обеспечивает возможность съемки крупного плана любого из делегатов и общего плана зала заседаний. Управление камерами можно осуществлять с помощью специального пульта RM-BR300 с джойстиком для перемещения, и кнопочной панелью - для выбора камеры.

Главной особенностью подсистемы является то, что интеграция с другими подсистемами обеспечивает режим автоматического наведения камеры на включенный микрофонный пульт и возможность регулировки камер с беспроводной сенсорной панели Crestron TPSI-6x, расположенной в зале.

1.4 Подсистема коммутации и интегрированного управления

Подсистема коммутации строится на базе основного матричного коммутатора Kramer и выполнена с учетом особенностей источников сигналов и количества средств отображения.

В качестве ядра системы управления выбран центральный процессорный блок CP2E, производства компании Crestron, который, используя необходимое программное обеспечение (ПО), обеспечивает совместную работу всех подсистем комплекса. Интуитивный пользовательский интерфейс, разработанный специалистами ASCREEN, позволяет управлять множеством приборов одним нажатием.

Результат

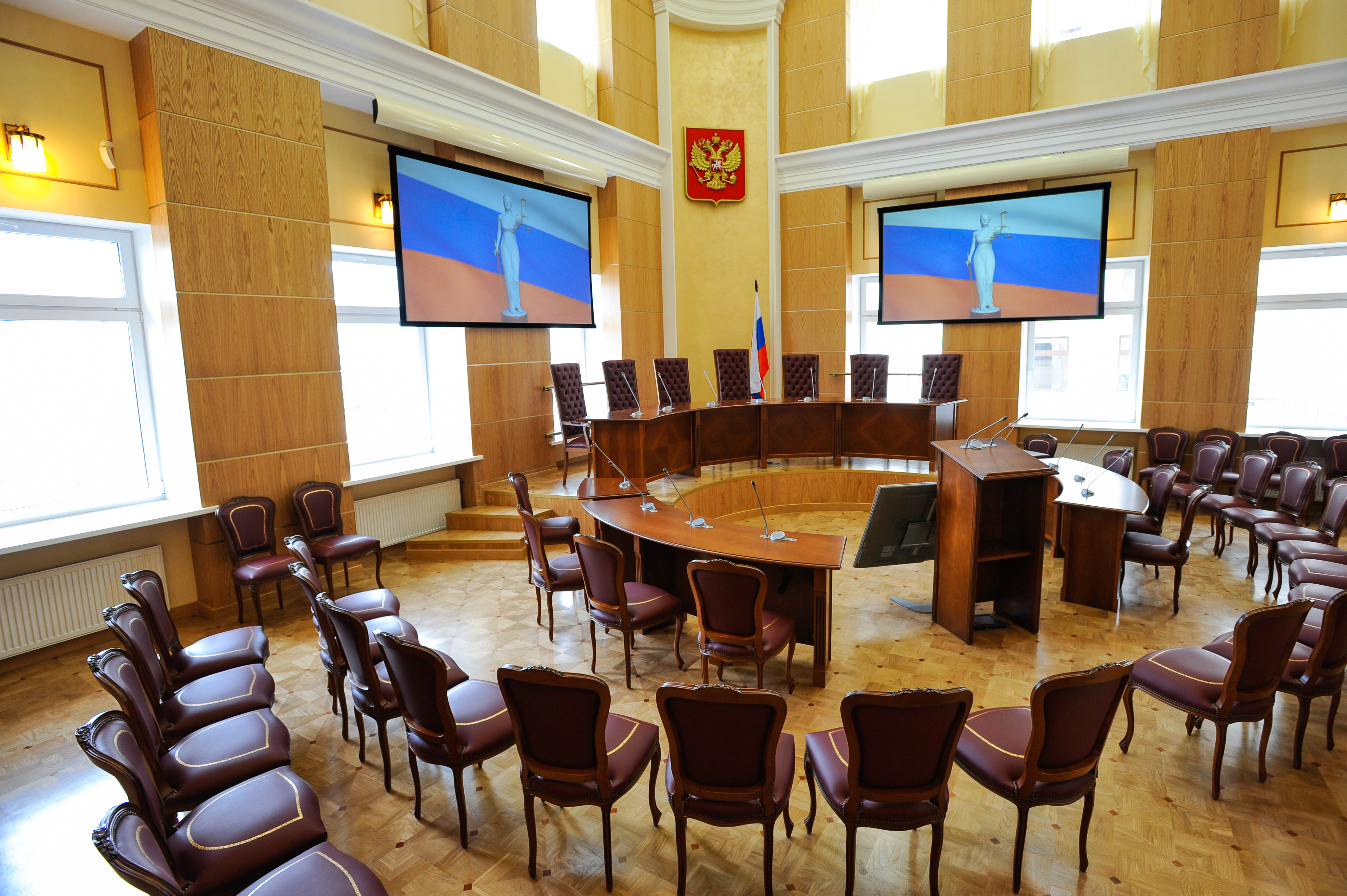

В ходе реализации проекта нашим специалистам удалось сформировать в конференц-зале на 350 человек корпуса А здания городского Суда Санкт-Петербурга деловую информационную среду, главные особенности которой - удобство восприятия информации и доступность функций, которые присущи системе. Современные технические средства значительно улучшают качество принимаемых управленческих решений на основе всеобъемлющей и своевременно предоставленной информации.

Специалисты компании ASCREEN сделали всё возможное для интеграции современного мультимедийного оборудования в условиях сжатых сроков и ограниченного бюджета без помех существующего интерьера и инженерных систем.

В процессе реализации проекта удалось достичь оптимального соответствия между замыслом заказчика и реальным воплощением, и получить, в итоге, функционально насыщенный, современный комплекс. Наше решение соответствует особенностям деятельности заказчика и конфигурации помещения, и, несомненно, будет служить повышению эффективности работы Городского Суда Санкт-Петербурга и быть максимально удобным для пользователей комплекса оборудования (Судей и секретарей).

Особенности:

Для решения противоречия между необходимостью создания контрастного изображения на экране коллективного пользования и уровнем освещенности в конференц-зале, который здесь довольно высокий, специалистами ASCREEN было предложено использование технологии Supernova на основе высококонтрастного экрана DNP Infinity. Это решение, несмотря на то, что есть и другие технологические возможности, является в данном случае оптимальным.

Также в данном конференц-зале отсутствовала специальная мебель, необходимая для интеграции сложных мультимедийных устройств, поэтому специалистами ASCREEN было отдельно разработано техническое задание на изготовление технологичных предметов мебели под AV- оборудование.

Перспективы дальнейшего развития

Предусмотрена перспектива наращивания возможностей залов суда за счет установки в них дополнительного AV-оборудования.

Список использованного оборудования:

Источники сигналов

•     Документ-камера QOMO QD3700 1шт.
•     Камера управляемая Sony RM-BR-300 2шт.
•     Персональный компьютер презентационный Arutek Corp i45 1 шт.

•     Проектор мультимедийный Panasonic PT-DW100 2шт.
•     Объектив Panasonic ET-D75LE30 2шт.
•     Экран проекционный 4х7м DNP SuperNova infiniti 1шт.
•     Интерактивный дисплей Qomo QIT500 1шт.
•     Монитор LCD Samsung B1940W 11шт.

•     Крейт цифрового матричного микшера на 12 плат Biamp AudiaFLEX 1шт.
•     Плата аудио входов: 2 канала mic/line Biamp IP 2 7шт.
•     Плата аудио выходов: 2 канала Biamp OP 2 3шт.
•     Система радиоканальная с ручным микрофоном Beyerdynamic Opus 660 Set 4шт.
•     Мониторы акустические Microlab Solo-2 1шт.
•     Пассивная 2 полосная АС фронтальные PORT AUDIO M1000 4шт.
•     Сабвуферы фронтальные PORT AUDIO TDS SUB218 2шт.
•     Процессор обработки сигналов акустических систем 4 вх./8 вых. DBX Driverack 4820 1шт.;
•     Усилитель мощности Lab gruppen iP 2100 2шт.
•     Пассивная 2 полосная АС для заболконного пространства Apart MASK4-W 4шт.
•     Усилитель мощности Apart champ2 1шт.

•     Сдвоенный модуль интерфейса Bosch DCN-DDI 5шт.
•     Отсоединяемый микрофон Bosch DCN-MICL 9шт.
•     Панель для микрофона Bosch DCN-FMIC 9шт.
•     Кнопка микрофона Bosch DCN-FMICB 8шт.
•     Кнопка приоритета Bosch DCN-FPRIOB 1шт.
•     Громкоговоритель Bosch DCN-FLSP 8шт.
•     Центральный модуль Bosch DCN-CCUB 1шт.

•     Блок центральный процессорный Crestron CP2E 1шт.
•     Свитч 24-х портовый LinkSYS SRW224G4 1шт.
•     1 портовый асинхронный сервер Moxa NPort 5150A 3шт.
•     Сенсорная панель управления Tyco Electronics ESY15B2-8UWA-1-XP-G 1шт.
•     Сенсорная панель управления беспроводная Crestron TPSI-6X KIT 1шт.
•     База беспроводной сенсорной панели Crestron CEN-HPRFGW 1шт.
•     Блок управления питанием Kramer PL-50 4шт.

•     Коммутатор матричный Kramer VP-88ETH 1шт.
•     Передатчик VGA+Audio по витой паре Kramer TP-1213шт.
•     Приемник VGA+Audio по витой паре Kramer TP-122 3шт.
•     Передатчик VGA по витой паре Kramer PT-110 9шт.
•     Приемник VGA по витой паре Kramer TP-120 7шт.
•     Приемо-передатчик сигнала VGA по витой паре Kramer TP-202 5шт.
•     Масштабатор видеосигнала Cypress CP-251F 2шт.
•     Передатчик USB 4 портовый Gefen ToolBox USB 2.0 LR 4-Port Extender 1шт.
•     Передатчик USB 1 портовый Gefen USB 2.0-LR 2шт.
•     USB-привод для чтения CD-дисков HP DVD-557S 1шт.
•     USB-хаб Gembird UHB-C247 1шт.
•     Устройство для чтения карт памяти Gembird FDI2-ALLIN1-AB 1шт.
•     Архитектурный интерфейс врезной для подключения и укладки кабелей Extron Cable Cubby 600 3шт.
•     Ретрактор VGA Extron Retractor VGA 3шт).

•     Шкаф телекоммуникационный 32" Conteg/Спецавтоматика 1шт.
•     Шкаф электрический Спецавтоматика 1шт.
•     Адаптер для установки приборов в стойку, тип 3 Kramer RK-4PT 2шт.
•     Блок питания Kramer VA-100P 2шт.
