Организация видео системы "Байкальского экономического форума"

Исходные данные:

Театральный зал, выбранный для проведения ежегодных конференций в рамках форума «Байкальский экономический форум», был оборудован только акустическими системами.

Задача:

Оборудовать зал для проведения ежегодных конференций под эгидой Совета Федерации РФ в рамках «Байкальского экономического форума» и пресс-центр для журналистов в соответствии с современными требованиями для условий проведения мероприятий международного уровня. Осуществить возможность трансляции качественного видеосигнала на большой экран в зале,  мониторы президиума, а также на плазменные панели и мониторы в будущем пресс-центре и VIP-зале.

Трудности:

• Удаленное расположение пресс-центра;
• Удаленное расположение VIP-зала;
• Удаленное расположение будущего места оператора;
• Необходимость встраивания в транслируемое изображение подписей,       герба,  логотипа форума;
• Ограниченный срок, отпущенный на реализацию проекта.

В ходе реализации проекта, на объекте были установлены следующие системы:

• Видеосистема (видеоисточники и видео трансляция);
•  Система видео коммутации;
•  Система управления.

Устанавливаемая система подразумевала поддержку выступления презентациями, а также трансляцию голоса и изображения выступающего в пресс-центр и VIP-зал. В зале были установлены профессиональные видеокамеры, которые осуществляли непрерывную съемку и транслировали сигнал на центральный пульт. Благодаря коммутатору сигналов S-video Kramer VS-55YC оператор имел возможность переключаться  между камерами, а также транслировать презентацию при помощи масштабатора  видеоизображения  Kramer VP-720DS. Для трансляции изображения на большой экран был установлен проектор SANYO UF-15 с потоком 7700 ANSI-люмен, что позволяло даже при включенном свете в зале показывать изображение очень хорошего качества. Исходя из представленного технического задания специалисты компании «Атанор» разработали схему трансляции и управления. Эта система построена по принципу многозонного вещания с интегрированными функциями музыкальной и звуковой трансляции. Система позволяет производить трансляцию в 4 зоны, каждая из которых является комплексом видеоустройств. Сигнал распространяется на видеопроектор и контрольный монитор , TFT-мониторы в президиуме, плазменную панель и мониторы в пресс-центре, плазменные панели в VIP- зале. В различные зоны сигнал подается посредством распределителей VGA-сигнала Kramer VP-6xl. Далее, если расстояние не позволяет передать обычный компьютерный сигнал, он передается по витой паре с помощью комплекта передатчик-приемник Kramer TP-15 и TP-16 и разводится на потребителей с помощью распределителей-усилителей Kramer VP-3 и VP-4. Скан-конвертер фирмы Kramer - VP-704SC дает возможность снять с системы трансляции видеосигнал в формате S-video. Интегрированный в систему скелер Kramer VP-720DS позволил также вставлять в транслируемое изображение имена выступающих, гербы и флаги стран, логотип Форума с помощью встроенной функции PIP. Особое внимание при реализации проекта было уделено системе управления. Основная проблема состояла в том, что операторский пульт был разнесен с передающей аппаратурой более чем на 100 метров. Для реализации управления была применена система Palantir, которая позволила с успехом решить все поставленные задачи.

Особенности:

С помощью системы управления Palantir управление трансляцией возможно с любого компьютера, находящегося в локальной сети здания. После замены механического коммутатора S-video 5:1 на управляемый через RS-232, Kramer VS-61YC, оператор получил возможность, находясь в любой точке здания, контролировать и управлять процессом вещания (выбирать одну из камер, передающих сигнал).

Перспективы дальнейшего развития проекта:

Система открыта для наращивания.

Видеосистема (видеоисточники и видеотрансляция):

•  Источники – DVD, VCR, компьютер оператора, Профессиональные видеокамеры (5шт);
•  Трансляция - проектор Sanyo UF-15, моторизованный экран; мониторы и плазменные панели Пресс-Центра и VIP-зала.

Система видеокоммутации:

•  Коммутатор сигналов S-­video (Y/C) 5:1 -  Kramer VS-55YC – 1шт;
•  Многостандартный масштабатор видеоизображения: Kramer VP-720DS – 1шт;
•  Преобразователь частоты развертки сигналов VGA -UXGA в видеосигнал NTSC или PAL в режиме реального времени Kramer VP-704SC – 1шт;
•  Распределитель, усилитель VGA, SVGA, UXGA, XGA 1:6 - Kramer VP­-6xl – 1шт;
•  Передатчик по витой паре композитного видеосигнала или s-Video (Y/C) совместно с небалансным аналоговым стерео аудиосигналом  Kramer TP­15 - 3 шт;
•  Приемник по витой паре композитного видеосигнала или s-Video (Y/C) совместно с небалансным аналоговым стерео аудиосигналом  Kramer TP­16 - 3 шт;
•  Распределитель, усилитель VGA, SVGA, XGA 1:4 - Kramer VP­4 – 1шт;
•  Распределитель, усилитель VGA, SVGA, XGA 1:3 - Kramer VP­3 - 2шт.

Система управления:

•  Центральный контроллер Palantir – 1шт.

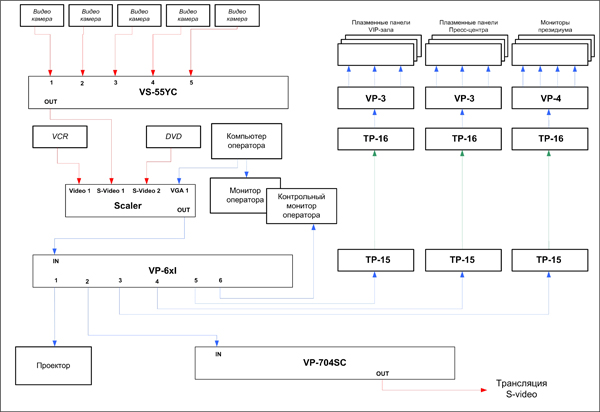

Нажмите для увилечения

Коментарии:

« Благодаря наличию у компании Kramer в производимой линейке оборудования, приемников и передатчиков видеосигналов по витой паре, удалось преодолеть территориальную удаленность источников и потребителей видеосигнала. А также используемый скан-конвертор Kramer позволил транслировать проводимое мероприятие для записи местными телевизионными каналами »

Алексей Коновалов, Руководитель департамента развития компании ООО «Атанор-Интеграция»
