Ситуационный центр лаборатории спутниковой океанографии РГГМУ (Спб)

Постановка задачи:

Перед специалистами компании ASCREEN стояла задача оснастить ситуационный центр Лаборатории Спутниковой Океанографии в РГГМУ современными мультимедийными технологиями и средствами коммуникации, для чего требовалось подобрать оборудование, отвечающее требованиям Заказчика, а также внедрить его в имеющееся помещение с учетом его габаритов, дизайна и других особенностей.

Новые технологии и современное мультимедийное оборудование ситуационного центра призваны расширить границы восприятия информации у студентов, педагогов и специалистов гидрометеорологического профиля, помочь совместно решить проблемы метеорологии и океанологии, оперативно изучать и анализировать спутниковые данные, общаясь с  коллегами по всему миру.

При этом важно было обеспечить удобное управление всем оборудованием, предусмотреть качественное и бесперебойное отображение контента на имеющихся средствах отображения. Заказчику также требовались устройства для видеоконференцсвязи.

Основной сложностью в технической части оснащения для специалистов ASCREEN стал монтаж коммутационного оборудования в рэковую стойку вровень со столом для совещаний, с учетом его габаритов и дизайна.

Описание проекта:

Структура комплекса

В соответствии с требованиями Заказчика, в помещении ситуационного центра РГГМУ Лаборатории Спутниковой Океанографии, площадью 37 кв.м, устанавлена система мультимедийного оборудования, содержащая следующие функциональные подсистемы:

•     Подсистема визуализации
•     Подсистема звукоусиления и воспроизведения
•     Подсистема источников видеосигналов
•     Подсистема видеоконференцсвязи
•     Подсистема коммутации, распределения и преобразования видеосигналов
•     Подсистема интегрированного управления

Подсистема визуализации

Подсистема предназначена для отображения компьютерной и видео-информации с различных источников на экранах коллективного и индивидуального пользования.

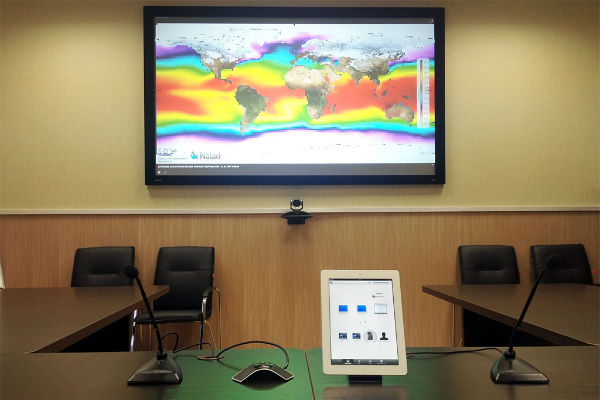

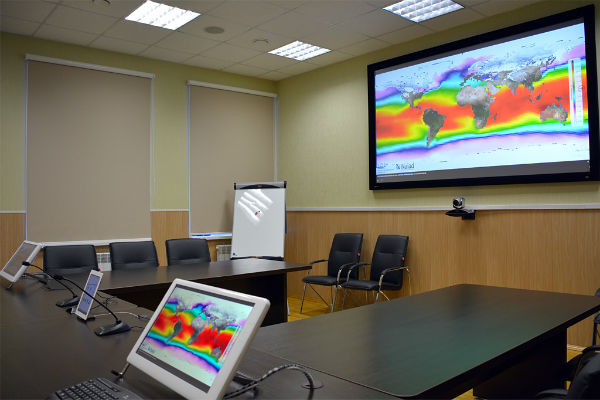

Основным средством отображения информации в помещении является проекционная система на основе проектора

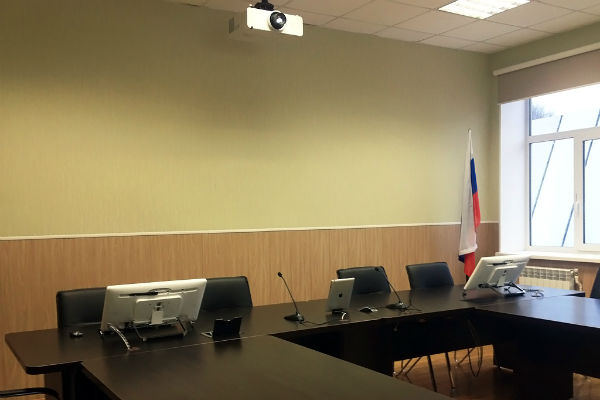

Panasonic PT-EZ570E с разрешением 1920х1280 яркостью 5000Лм и высококонтрастного экрана DNP Core 110".

Проектор Panasonic PT-EZ570E, предназначенный для проведения презентаций с высокой степенью детализации изображения, и проекционный высококонтрастный экран DNP Core 110", являются идеальным мультимедиа решением для использования в ярко освещенных помещениях.

В качестве индивидуальных средств отображения применяются два интерактивных планшета QOMO QIT600. Интерактивный планшет позволяет делать графические пометки и пояснения непосредственно на отображаемом компьютерном приложении, что также в реальном времени может отображаться на экране коллективного пользования.

К примеру, преподаватель может вывести данные о закономерностях формирования полей температуры и солености океанов и морей, течений волн, морских льдов, электромагнитных процессов и оптических свойств, сделать поверх этих данных необходимые пометки и акцентировать внимание на каком-то одном процессе.

Подсистема видеоконференцсвязи на базе оборудования Polycom

Подсистема обеспечивает сеанс видеоконференцсвязи с различными удаленными абонентами при помощи терминала видеоконференцсвязи с возможностью передачи компьютерных презентаций и различных приложений в высоком разрешении.

Оборудование поддерживает все используемые ныне протоколы стандартов сжатия видео и автоматически выбирает режим наилучшего качества, совместимый с оборудованием удалённого абонента.

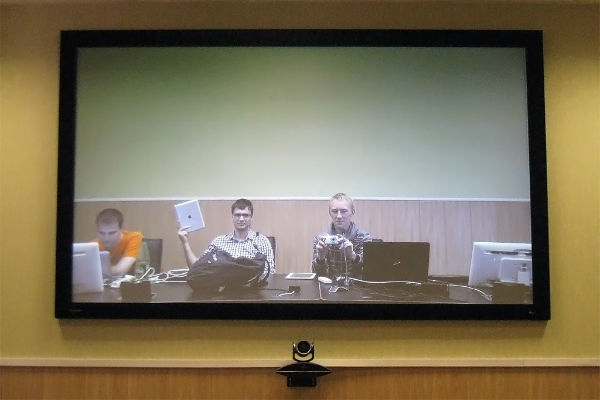

Видеокамера высокого разрешения EagleEye, входящая в состав подсистемы ВКС, обеспечивают автонаведение по голосу (на микрофон говорящего).  Функция "people + content" позволяет передавать различный контент (например, с ноутбука, подключенного на столе совещания при помощи архитектурных адаптеров).

Данная подсистема полностью совместима с оборудованием Crestron, что позволяет организовать ее интеграцию в интегрированную систему управления комплексом.

Система ВКС в ситуационном центре является, прежде всего, инструментом для выработки коллективного решения. С ее помощью эксперты из разных регионов  и стран общаются в реальном времени, что, безусловно, повышает скорость реакции операторов системы на различные инциденты, происходящие в метеорологии.

Подсистема звукоусиления и воспроизведения

Данная подсистема представляет собой комплекс оборудования, позволяющий организовать усиление и трансляцию звуковых сигналов сопровождения видеоматериалов, отображаемых на экранах индивидуального и коллективного пользования, в том числе и передаваемых с удаленной стороны при сеансах видеоконференцсвязи; обеспечивает комфортное восприятие звука при различной наполненности зала.

В целях оптимизации системы, обеспечения гибкости настройки и удобства управления, основным элементом каналообразующей части является многофункциональная цифровая аудио-платформа Biamp Nexia PM.

Это устройство сочетает в себе следующие необходимые функции:

•     устройство подавления обратных акустических связей, что необходимо при работе с микрофонами вживую;
•     прибор для динамической и спектральной обработки звука, в сочетании компрессора, лимиттера, эквалайзера и дакинг-процессора;
•     маршрутизатор-коммутатор звуковых сигналов;
•     подавитель эффектов эха при сеансах видео-конференц связи.

Использование громкоговорителей Sonance CR101В обусловлено архитектурными особенностями, функциональным назначением помещения и требованиям Заказчика. Данные громкоговорители обеспечивают эффективность работы и оптимальное распределение звукового давления во всем помещении. Здесь также используется усилитель мощности Apart Concept One.

Управление функциями устройств осуществляется посредством интегрированной системы управления.

Подсистема источников видеосигналов

Подсистема предназначена для удобного и эффективного сопровождения проведения докладов, презентаций и других мероприятий за счет существенного повышения наглядности представления различных материалов и возможности интерактивного взаимодействия с контентом, демонстрируемым на дисплеях системы отображения.

Для обеспечения возможности вывода на экраны коллективного и индивидуального отображения различного контента (видеоролики, презентации, таблицы, текст, и т.д.), как с ноутбуков, так и без подключения ноутбуков, в подсистеме используются архитектурные адаптеры Kramer, а также презентационный ПК.

Подсистема коммутации, распределения и преобразования видеосигналов на базе оборудования Kramer

Подсистема предназначена для коммутации, распределения, преобразования видеосигналов, поступающих от любых источников, входящих в состав комплекса.
Ядром системы является матричный коммутатор видеосигналов HDMI Kramer VS-44HN.

Поскольку коммутационное устройство, ряд источников сигналов, а также ряд потребителей видео и аудио- сигналов находятся на значительном расстоянии друг от друга, возникает проблема, связанная с передачей таких сигналов и сигналов управления по протяженным трассам. Оптимальным решением данной проблемы является использование технологии передачи сигнала с помощью специальных приемников и передатчиков сигналов по витой паре Kramer.

Подсистема интегрированного управления

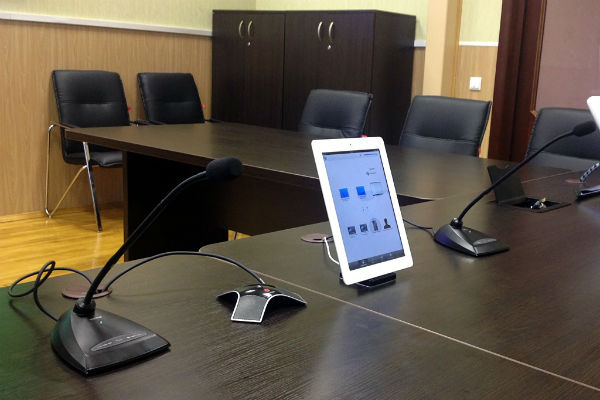

В качестве ядра подсистемы управления выбран центральный процессорный блок Crestron QMI-RMC, который совместно со специализированным ПО, обеспечивает оперативное управление всеми подсистемами комплекса посредством удобного интуитивно понятного пользовательского интерфейса на сенсорном планшете Apple iPad 4.

Кроме того, подсистема обеспечивает возможность оперативной коммутации и вывода на дисплеи коллективного и индивидуального пользования любых видеоисточников из состава комплекса оборудования.

Результат оснащения ситуационного центра

Итогом произведенных работ стал комплекс мультимедийного оборудования, выведший ситуационный центр РГГМУ на новый качественный уровень образовательно-исследовательской деятельности.

Сегодня учебно-исследовательский ситуационный центр в РГГМУ позволяет визуализировать огромные объемы информации, которые человек должен в течение короткого времени осмыслить, проанализировать и принять решение, такие как, например, данные о солености океанов и морей, течений волн, морских льдов; закономерности формирования полей температуры; показания карт неровностей поверхности суши и морского дна.

Ситуационный центр, как информационная система, охватывает практически все аспекты деятельности современных специалистов, позволяя многократно возвращаться к моделируемым ситуациям, последовательно воспроизводить этапы поиска решений группой учащихся и строить на этой основе образовательный процесс.

Список использованного оборудования:

•     Подсистема визуализации
•     Подсистема звукоусиления и воспроизведения
•     Подсистема источников видеосигналов
•     Подсистема видеоконференцсвязи
•     Подсистема коммутации, распределения и преобразования видеосигналов
•     Подсистема интегрированного управления
