Центр управления левобережного водоканала

Исходные данные:

Левобережный водоканал (ЛВ) – филиал ГУП «Водоканал Санкт-Петербурга» - производственное предприятие, оказывающее услуги водоснабжения и водоотведения в левобережной части Санкт-Петербурга и на Васильевском острове: производство, подачу и реализацию воды питьевого качества, отведение, очистку, обработку и утилизацию осадков сточных вод, обеспечение их экологической безопасности.
ЛВ был организован 1 сентября 2003 года на базе Левобережного петербургского водопровода и Южного предприятия водоотведения.
ЛВ обслуживает Адмиралтейский, Василеостровский, Центральный, левобережную часть Невского, Московский, Кировский, Фрунзенский и частично Красносельский административные районы Санкт-Петербурга, где проживает около 2,1 млн человек.
Кроме того, ЛВ подает воду в пригороды Санкт-Петербурга – Пушкин, Петродворец, Ломоносов, поселки Петрославянка, Володарский, Старо-Паново, Шушары.
Общая производительность водопроводных станций – около 2 млн м3/сут, общая подача воды в город – более 1,6 млн м3/сут.
Производительность станций аэрации составляет: :

     Центральной – 1,5 млн м3/сут.,
     Красносельской – 70 тыс м3/сут,
     Юго-Западных очистных сооружений – 330 - тыс м3/сут. сточных вод.

Задача:

Оснащение помещений здания АСУ ТП «Нева» презентационной техникой, предназначенной для эффективной визуальной и звуковой поддержки мероприятий, проводимых в здании
Выбор и конфигурирование оборудования в соответствии с поставленными Заказчиком задачами.

Трудности:

Pастянутость проекта на 3 года, связанная с получением согласований в различных отделах одной из самых крупных
компаний г.Санкт-Петербурга (для того чтобы приступить к работе, было необходимо собрать подписи у сотни сотрудников). Получение разрешения в государственных органах на ремонт и модернизацию старого, отживающего свой век здания, также наложило свой отпечаток на время реализации проекта.
Конференц-зал №2

 Зал предназначен для:

•     Проведения собраний, встреч с представителями вышестоящих организаций, подрядчиками и т.д.;
•     Проведения презентаций;
•     Проведения массовых мероприятий коллектива ЛВ, в том числе кинопросмотров.

В состав комплекса презентационной аппаратуры входят

а) Система визуализации информации.

Выполнена на базе мультимедийного проектора Mitsubishi LVP-X5950, световой поток которого (4500 ANSI лм) позволяет проводить презентации в освещенном зале. Проектор закреплён под потолком. Используется выдвижной экран 175x234 cм производства фирмы Draper, а также дополнительные ЖК-мониторы на столе президиума. Предусмотрен широкий набор источников информации, в том числе: документ–камера (видеопрезентер) ELMO HV-5600HG, интерактивная система Mimio, DVD-проигрыватель, видеомагнитофон, дека mini DV, кассетная дека, минидисковый проигрыватель, AF/FM дека. Предусмотрены также две малогабаритные поворотные видеокамеры Sony EVI-D70P, управляемые дистанционно. Камеры могут использоваться как для вывода информации на экран, так и для видео конференций.
Для управления компьютерными презентациями предусмотрена гироскопическая радиомышь.

б) Система звукоусиления.

Обеспечивает все заданные режимы звукоусиления; а именно: моно звук при проведении конференций; стерео звук при концертах; Dolby Digital при просмотре кинофильмов; записанных на DVD-дисках.
Включает в свой состав: 2 проводных микрофона, размещенных на трибуне и столе президиума; 4 радиомикрофона Samson в зале; автоматический микшер Shure SCM-810; графический эквалайзер с динамическим процессором Presonus DEQ 624; устройство подавления акустической обратной связи Sabine FBX 2400; процессор обработки сигналов NAD S170i; усилители Samson; комплект акустических систем Dynacord; распределитель сигнала на 6 наушников для прослушивания фонограмм; мониторы оператора.

в) Система коммутации и управления.

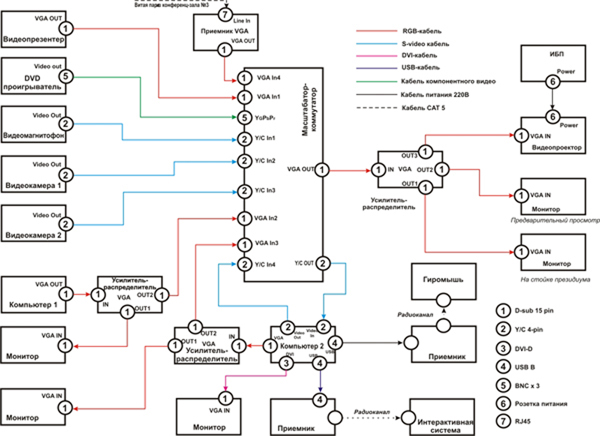

Система коммутации видео и аудио сигналов выполнена на аппаратуре Kramer. В основу системы положен многофункциональный презентационный процессор Kramer VP-725DSA, способный работать в широком диапазоне мультимедийных и презентационных приложений. Кроме того, используются  несколько усилителей-распределителей и коммутаторов Kramer, а также устройства Kramer для передачи сигналов по витой паре.
Для централизованного управления аппаратурой задействован комплекс устройств CUE. В основе системы управления лежит контроллер Assistant. Управление осуществляется оператором с компьютера через локальную сеть с использованием устройства eCUE. С помощью контроллера Assistant и smartCUE осуществляется управление приборами по протоколу RS-232, а также по ИК каналам.

г) Система  протоколирования.

Включает в свой состав систему многоканальной цифровой записи аудио информации ”Незабудка”, выполненную на базе компьютера, а также  персональный компьютер для записи и последующего монтажа видео информации.

д) Концертный свет.

Установлены 4 световых сканера GLP Junior Scan 2 и стробоскоп Lite Works Strobe 1500 DMX в центре зала. Для управления этим оборудованием предусмотрены пульт управления сканерами Liteputer CX-5 и свитчер Svetogor S1216.

Конференц-зал №3

 Назначение зала:

•     Проведение заседаний штаба ГО и ЧС;
•     Оперативное управление ликвидацией ЧС;
•     Проведение ежедневных видео и теле конференций руководителей ЛВ;
•     Проведение еженедельных совещаний руководителей ЛВ;
•     Проведение заседаний технического совета.

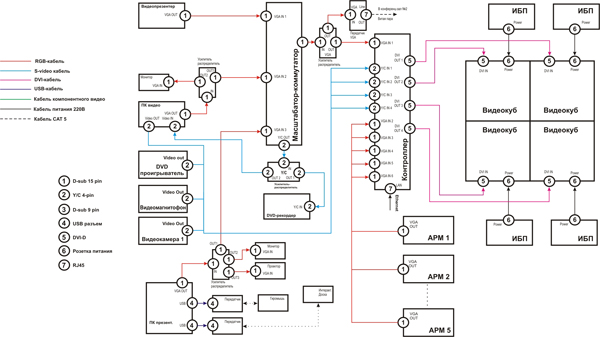

В соответствии с ТЗ в качестве системы отображения информации используется видеостена, состоящая из четырех видео кубов Mitsubishi Electric VS-67PH50U. Размер полиэкрана – 2772х2042 мм. Зазор между кубами – менее 1 мм. Нижний ряд кубов установлен на специальный портал, изготовленный ООО «Викинг».
Модель VS-67PH50U имеет следующие основные характеристики: разрешение SXGA+ (1400х1050); яркость до 500 кд/м2); контрастность 1600:1. Чёрный безбликовый экран. В режиме повышенной яркости срок службы лампы – 6000 часов. В нормальном режиме работы срок службы лампы увеличивается до 10000 часов.
Формирование изображения на видео стене обеспечивает специализированный контроллер Jupiter Fusion 960, имеющий 6 RGB/DVI входов, 6 видео входов, 4 DVI выхода и возможность подключения к локальной сети. Контроллер Jupiter Fusion 960 в данной конфигурации позволяет показывать на видео стене информации одновременно от 6-ти АРМ и нескольких (до 6) видеоисточников. При этом изображение от этих источников может размещаться в окнах произвольного размера в любой части полиэкрана, состоящего из 4-х кубов. В том числе информация может размещаться на пересечении видеокубов и в окнах, наложенных друг на друга. Бесперебойную подачу электропитания к видео кубам обеспечивают источники PowerWare 5115 750 VA.
Зал оснащен также интерактивной доской Hitachi Starboard F75, установленной на мобильной напольной подставке. Кроме этого, работающей вместе с проектором Mitsubishi XD480 и настенной рельсовой системой с передвижными фломастерными и тканевыми досками. Акустическая система зала включает в себя простую и надежную аудио конференц-систему японской компании ТОА, а также моно систему внешнего озвучивания на базе потолочных динамиков и микшера-усилителя Dynacord.
Предусмотрены разнообразные источники информации, аналогично залу №2, а также средства оргтехники.
Запись видео информации  для регистрации хода проведения учений, а также процесса ликвидации ЧС осуществляется по двум резервирующим друг друга каналам – на  DVD-рекордер и на специальный компьютер. Используется также система «Незабудка» для фиксации  аудио информации.
Для преобразования и коммутации сигналов используется многофункциональный презентационный процессор Kramer VP-725DSA и 14 других устройств Kramer, прежде всего усилители-распределители сигналов.
Так же как и в зале №2 управление процессом презентаций может осуществляться с места оператора с помощью компьютера и системы управления  СUE.

Диспетчерская Левобережного Водоканала

Зал предназначен для:

•     Оперативного круглосуточного управления работой Левобережного Водоканала, в том числе насосных станций (водопроводных, канализационных); сетей водоснабжения; сетей водоотведения; очистных сооружений;
•     Приема заявок, жалоб;
•     Управления ликвидацией аварий;
•     Распределения ремонтной техники.

Помещение оборудовано современными средствами визуализации информации, используемыми в ситуационных и диспетчерских центрах, где не предусмотрено затемнение, а также видео аппаратурой, необходимой для проведения видео конференций. Аппаратура должна работать в непрерывном режиме (365 дней в году, 24 часа в сутки).
Основой диспетчерской является видео стена, состоящая из 6 видео кубов Mitsubishi VS-50XLW21U. Количество кубов обусловлено числом АРМов в диспетчерской. Диагональ экрана одного куба составляет 50’, разрешение 1024x768, яркость 800, а в режиме повышенной яркости 1000 кд/м2, контрастность 1300:1. Межэкранное расстояние составляет менее 1 мм. Размер полиэкрана составляет 3048х1526 мм.
Требование круглосуточной непрерывной работы в течение года удовлетворяется благодаря выбору кубов Mitsubishi VS-50XLW21U. Существенной особенностью этих кубов является наличие в них двух ламп. В случае выхода из строя одной из них включение второй происходит автоматически. Другие основные характеристики кубов аналогичны характеристикам модели VS-67PH50U.
Формирование изображения на видео стене обеспечивает специализированный контроллер Jupiter Fusion 960, имеющий 4 RGB/DVI входа, 6 видео входов, 6 DVI выходов и возможность подключения к локальной сети. Контроллер Jupiter Fusion 960 в данной конфигурации позволяет показывать на видео стене информации одновременно от 4-х АРМ, и нескольких (до 6) видеоисточников. Разветвители сигнала Kramer VP-200N используются для подключения системных блоков АРМ к своим мониторам и к видео кубам через коммутатор Kramer VP-1608 и контроллер Fusion 960. Бесперебойную подачу электропитания к видео кубам обеспечивают источники PowerWare 5115 750 VA.
Для просмотра программ эфирного телевидения в диспетчерской установлена плазменная панель 61’.

Кабинет директора

Кабинет предназначен для:

•     Проведения совещаний руководителей;
•     Проведения видео конференций;
•     Проведения встреч с представителями различных фирм;
•     Проведения презентаций.

Основой комплекта презентационного оборудования в кабинете является плазменная панель с диагональю 61’. В качестве источников информации используются компьютер, документ камера (видеопрезентер) Elmo HV-5600HG, видеомагнитофон, DVD плеер.
Для управления презентаций с компьютера используется гироскопическая радиомышь.
В кабинете также размещена управляемая видеокамера Sony EVI-D70P, используемая для проведения видеоконференций. Для коммутации источников и преобразования сигналов используется многофункциональный презентационный процессор Kramer VP-725DSA, а также другое оборудование Kramer. Озвучивание кабинета (стерео режим) выполнено на основе усилителя (ресивера) Pioneer и акустических систем Electro Voice.
Управление оборудованием может осуществляться от компьютера или вручную с помощью панелей приборов, установленных в стоку. Стойка с оборудованием располагается у стены под плазменной панелью. Кабинет первого заместителя директора - Технического директора. Комплект оборудования аналогичен кабинету директора.

Приемная

В Приемной установлена плазменная панель 43’ для просмотра программ эфирного телевидения.
Плазменная панель Pioneer PDP-435HDE с ТВ-тюнером и акустикой.

Особенности:

Диспетчерская, являющаяся своеобразным “ядром” данного проекта, предназначена для отображения информации АСУ ТП в режиме “online”. Соответственно, в диспетчерской реализована система отображения сигналов, поступающих на видеостену от АРМ диспетчеров и из корпоративной вычислительной сети Водоканала. Специально для данного проекта было разработано мощное программное обеспечение и специальный дружественный интерфейс, позволяющий диспетчерам просматривать на видеостене все элементы технологической информации, связанной с функционированием левобережного филиала ГУП “Водоканал Санкт-Петербурга”.
В конференц-зале, а также в зале ГО и ЧС необходимо было отображать информацию от различных источников, т.е. коммутировать и распределять сигналы разных типов. Кроме того, ввиду наличия большого количества разнородного оборудования нужно было предусмотреть удобное управление. Для решения этих задач отлично подошла аппаратура Kramer Electronics.

Перспективы дальнейшего развития проекта:

Как и во всех своих проектах, компания “Викинг” закладывала возможности развития установленного оборудования, однако уже на этапе реализации, аппетиты заказчика возросли, поэтому в итоге получился один из тех уникальных проектов, в которых использованы практически все возможности  инсталлированного оборудования.

Ориентировочный бюджет проекта:  ~ 1.000.000 Долларов США
Список оборудования и ПО, применяемого в конференц-зале №2

•      Мультимедиа проектор Mitsubishi LVP-X5950 с  потолочной подвеской
•      Экран настенный Draper «Baronet» 175x234 cм, с  пультом ДУ
•      ЖК мониторы NEC 1704, 2 шт.
•      Дистанционная радиомышь Gyro Remote
•      Документ-камера (видеопрезентер) ElmoHV-5600XG
•      DVD плеер Pioneer DV-575A
•      Видеомагнитофон JVC SR-VS30
•      Видеокамера Sony EVI-D70P, 2 шт.
•      Интерактивная система Mimio Xi с беспроводным адаптером
•      Передвижная маркерная доска Medium Mobil
•      Презентационный процессор Kramer VP-725DSA
•      Коммутатор S-video и аудио сигналов Kramer VS-61YC
•      Усилитель-распределитель VGA/XGA сигнала Kramer VP- 300
•      Усилители-распределители VGA/XGA сигнала Kramer VP-200, 2 шт.
•      Приемник VGA/XGA и аудио сигнала по витой паре Kramer TP-122
•      Адаптеры для установки в стойку Kramer RK-T1, 2 шт.
•      Блок питания Kramer VA-50P
•      Источник бесперебойного питания PowerWare 5115 1000 VA
•      Компьютер презентационный и управления, с двумя ЖК мониторами
•      Компьютер для монтажных работ с двумя ЖК мониторами
•      Микрофоны проводные МД 99, 2 шт
•      Радиомикрофоны Samson UHF Synth 32 CO5, 4 шт.
•      Автоматический микшер Shure SCM-810
•      Графический эквалайзер Presonus DEQ 624с динамическим процессором
•      AV-процессор NAD S170i
•      Усилители мощности Dynacord CL-800, 2 шт.
•      Комплект звукоусиления Dynacord D-Lite 2000
•      Акустическиесистемы Dynacord MX8, 3 шт.
•      Кассетная дека Yamaha KX-W321
•      Минидисковый проигрыватель Sony MDS-JE480/B
•      Устройства подавления акустической обратной связи Sabine FBX 2400, 3 шт.
•      Мониторы (динамики) оператора Samson  DMS-80, 2 шт.
•      Усилитель-распределитель Samson S-phone
•      Наушники Samson RH600, 6 комплектов
•      Система многоканальной цифровой записи звуковой информации "Незабудка"
•      Система управления аудио/видео оборудованием CUE
•      (Центральный контроллер, интерфейсы, адаптеры для установки в стойку, ИК адаптеры, комплект кабелей и коннекторов, сканер ИК кодов, ПО)
•      Сканеры GLP Junior Scan 2, 4 шт.
•      Пульт управления сканерами Liteputer CX-5
•      Стробоскоп Lite Works Strobe 1500 DMX
•      Свитчер Svetogor S1216
•      Программное обеспечение системы управления

Список оборудования и ПО, используемого в зале №3.

•      Видео кубы Mitsubishi VS-67PH50U, 4 шт.
•      Контроллер Jupiter Fusion 960
•      Специальное программное обеспечение для управления  видеопоказом
•      Интерактивная доска Hitachi Starboard F75
•      Мультимедиа проектор Mitsubishi XD480 с потолочной подвеской
•      Дистанционная радиомышь Gyro Remote
•      Документ-камера (видеопрезентер) Elmo HV-5600XG
•      DVD плеер Pioneer DV-575A
•      Видеомагнитофон JVC SR-VS30
•      Видеокамера Sony EVI-D70P
•      DVD рекордер Pioneer DVR-720
•      Аудио конференц-система TOA Electronics на 16 пультов
•      Презентационный компьютер, он же компьютер управления
•      Мультимедиа ПК с картой видео захвата
•      Трансляционный микшер / усилитель Dynacord  MV512
•      Акустические системы Dynacord DL70/72, 9 шт.
•      Кассетная дека Yamaha KX-W321
•      Устройство подавления акустической обратной связи Sabine FBX 2400
•      AM/FM тюнер Yamaha TX-592
•      Презентационный процессор Kramer VP-725DSA
•      Коммутатор S-video и аудио сигналов Kramer VS-61YC
•      Усилители-распределители VGA/XGA сигнала Kramer VP-200, 2 шт.
•      Усилитель-распределитель VGA/XGA сигнала Kramer VP-300
•      Усилители-распределители S-video сигнала Kramer VM-3Sxl, 6 шт.
•      Усилитель-распределитель аудио сигнала Kramer VM-3А
•      Передатчик VGA/XGA и аудио сигнала по витой паре Kramer TP-121
•      Блоки питания Kramer VA-50P, 2 шт.
•      Источники бесперебойного питания PowerWare 5115 750 VA, 4 шт.
•      Система многоканальной цифровой записи звуковой информации "Незабудка"
•      Система управления аудио/видео оборудованием CUE
•      (Центральный контроллер, интерфейсы, адаптеры для
•      установки в стойку,   ИК адаптеры, комплект кабелей и
•      коннекторов, сканер ИК кодов, ПО)
•      Ноутбук председателя Fujitsu-Siemens AMILO Pro V8010
•      Телефакс Panasonic KX-FT 908 RU B
•      Программное обеспечение системы управления

Список оборудования и ПО, используемого в Диспетчерской

•      Видео кубы Mitsubishi VS-50XLW20U, 6 шт.
•      Контроллер Jupiter Fusion 960
•      Видеокамера Sony EVI-D70P
•      АРМ диспетчера с монитором, 10 шт.
•      АРМ оператора с функцией управления видео показом
•      Дистанционная радио мышь Gyro Remote
•      Источник бесперебойного питания PowerWare 5115 750 VA, 6 шт.
•      Усилитель-распределитель VGA/XGA сигнала Kramer VP-200, 11 шт.
•      Матричный коммутатор RGB сигнала Kramer VP-1608
•      Плазменная панель NEC 61XR3 с акустикой PX-61SP1U/S и ТВ тюнером PX-TUAN-01
•      Программное обеспечение системы управления
•     Список оборудования и ПО, используемого в кабинете директора
•      Плазменная панель NEC 61XR3 с акустикой PX-61SP1U/S и ТВ тюнером PX-TUAN-01
•      Презентационный процессор Kramer VP-725DSA
•      Презентационный компьютер
•      Дистанционная радиомышь Gyro Remote
•      DVD проигрыватель Pioneer DV-575A
•      Видеомагнитофон JVC SR-VS30
•      Видеокамера Sony EVI-D70P
•      Документ-камера (видеопрезентер) Elmo HV-5600XG
•      Передвижная доска Medium Mobil
•      Усилитель-распределитель VGA/XGA сигнала Kramer VP-200
•      AV ресивер Pioneer VSX-D814
•      Настенные динамики EVID 4.2, 4 шт.

Кабинет первого заместителя директора - Технического директора

•     Комплект оборудования аналогичен кабинету директора.

Приемная

•      Плазменная панель Pioneer PDP-435HDE с ТВ-тюнером и акустикой
