Зал заседаний правительства, "Шахматный зал"

Исходные данные:

На момент начало работ, объект был полностью отремонтирован, помещения не были предназначены для установки оборудования и прокладки коммуникаций.

Задача:

Установка средств отображения с системой интегрированного управления на базе КПК

Трудности:

Не предусмотрено мест для прокладки коммуникаций, плазменные панели пришлось «утапливать» в стены.

Описание решения:

 Комплекс, установленный в двух залах заседаний Администрации Санкт-Петербурга включает следующие системы:

• Система отображения
• Система коммутации
• Система интегрированного управления

Система отображения выполнена на основе двух плазменных дисплеев диагональю 50 дюймов каждый. Инсталляция плазменных дисплеев в зале заседания правительства выполнена с частичным «утапливанием» панелей в стену, что позволило аккуратно вписать их в интерьер помещения. В качестве индивидуальных средств отображения на столе президиума установлены LCD-мониторы.

Система коммутации позволяет подключать к системе до 7 устройств, причем любого типа (C-Video, S-Video, Component, RGBHV). Это стало возможным благодаря использованию коммутатора Kramer с оперативно конфигурируемыми входами. Для отображения бумажных документов и слайдов в системе используется документ-камера.

Система интегрированного управления представляет особый интерес, т.к. выполнена на основе карманного компьютера. С помощью программного обеспечения , разработанного специалистами компании ASCREEN, выступающий на трибуне может регулировать громкость звукоусиления, управлять видеомагнитофоном, выбирать необходимый ему источник сигнала для отображения. Также комплексом оборудования можно управлять с рабочего места оператора.

Особенности:

Особый статус объекта подверг спецпроверке и специсследованиям все оборудование, установленное нашими специалистами.

Перспективы дальнейшего развития проекта:

Увеличение числа средств отображения как коллективного, так и индивидуального пользования.

Ориентировочный бюджет проекта:  ~ 80.000 Долларов США

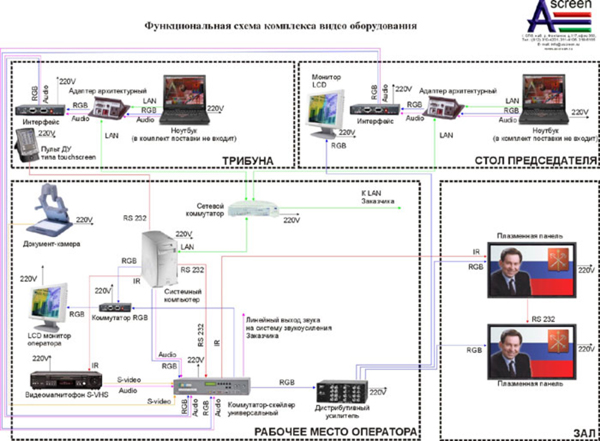

Список оборудования и схема:

• Плазменные панели (2шт)
• Системный компьютер
• LCD мониторы (2шт)
• Документ-камера
• Видеомагнитофон SVHS
• Пульт ДУ
• Архитектурные адаптеры (2шт)
• Масштабатор KRAMER VP724DS
• Коммутатор VGA KRAMER VP-211DS (3шт)
• Усилитель-распределитель KRAMER VP-242


Нажмите для увеличения
