Зал заседаний законодательства собрания Cанкт-петербурга

Исходные данные:

Данное здание является историческим памятником и находится под охраной государства, в связи с чем запрещены любые вмешательства в интерьер. Вместе с тем, зал, в котором предполагалось установить проекционную систему, имеет прозрачный стеклянный купол, не закрывающийся шторами, и, соответственно, очень высокий уровень освещенности. Однако ни система обратной проекции, ни видеостена из-за необходимости вносить изменения в планировку здесь оказались неприемлемы. Администрация не разрешала даже повесить обычный экран на стену и установить крепление для проектора.

Задача:

Разработка и монтаж  демонстрационной системы с минимальным вмешательством в готовый интерьер.

Трудности:

• Hеобходимость инсталляции проекционного оборудования без вмешательства во внутреннюю отделку помещения.

Описание решения:

В качестве основного средства отображения используются два проектора SANYO с длиннофокусными объективами и суммарным световым потоком 15000 ANSI. Экраном служит участок стены светло-кремового цвета. На столе президиума имеются пять ЖК-мониторов, дублирующих воспроизводимое проекционной системой изображение.
Источниками изображения служат S-VHS видеомагнитофон, DVD-плейер, документ-камера и слайд-проектор. Они находятся в аппаратной на другом этаже здания. Аппаратная связана с залом средствами видеонаблюдения. Видеосигналы различных форматов приводятся к RGBHV с помощью масштабатора Kramer VP-720DS.
Прибор имеет встроенный процессор, благодаря которому есть возможность настройки качества изображения, снижать уровень шумов в цвете.  Также есть возможность активации функции «картинка-в-картинке».
Прибор преобразует сигналы различных типов и приводит их к единому, применяемому во всей системе коммутации RGBHV. Видеосигналы поступают на мониторы и проектор по витым парам, при помощи приемников и передатчиков KRAMER TP-15/T-16. У устройств широкая полоса пропускания, за счет чего на удаленном конце получается сигнал отличного качества. При этом имеется возможность передачи изображения высокого разрешения. В сигнале, поступившем на прибор, проводится коррекция АЧХ  Для передачи использовалась обыкновенная витая пара 5-ой категории Для оперативного управления системой, которое осуществляется с ноутбука, была разработана специальная программа с доступным графическим интерфейсом. Основным средством коммутирования в данном проекте выступает KRAMER VS-804YC. Устройство позволяет коммутировать любой вход на любой выход, при этом переключение между входами происходит без подрыва синхронизации.

Особенности:

• Использование двух проекторов с суммарной яркостью 15000ANSI
• Все имеющиеся видеосигналы преобразуются в сигнал RGBHV при помощи масштабатора KRAMER VP-720DS
• Сигнал на проекторы и мониторы передается по витым парам
• Управление всей системой осуществляется с ноутбука при помощи специально разработанной программы

Перспективы дальнейшего развития проекта:

Возможно увеличение числа средств отображения путем каскадирования системы коммутации.

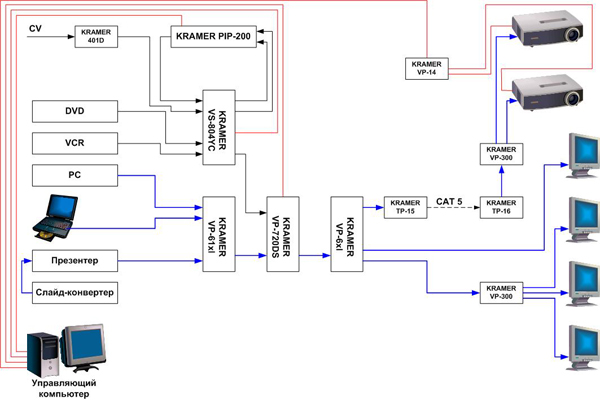

Список оборудования и схема:

• Проекторы - 2шт.
• DVD плеер.
• Видеомагнитофон.
• Компьютер для презентаций.
• Управляющий компьютер.
• Ноутбук.
• Презентер.
• Слайд-конвертер.
• LCD мониторы - 4шт.
• Преобразователь композитного сигнала в S-Video Kramer 401D.
• Устройство «картинка в картинке» Kramer PIP-200.
• Матричный коммутатор S-video Kramer VS-804YC.
• Коммутатор 6х1 сигналов RGBHV и аудиосигналов Kramer VP-61xl - 2шт.
• Масштабатор Kramer VP-720DS.
• Передатчик RGBHV в витую пару Kramer TP-15.
• Приемник RGBHV из витой пары Kramer TP-16.
• Усилитель-распределитель 1х3 сигналов RGBHV Kramer VP-300 - 2шт.Расширитель интерфейса RC232 Kramer VP-14.
