Гостиница «Украина»

Общая информация о проекте

Исходные данные:

Гостиница «Украина» – одно из семи зданий Москвы, известных как «сталинские высотки». Ярко выделяясь архитектурой, увековечившей эпоху, они в значительной мере определяют облик столицы.
Общая площадь 34-этажного здания гостиницы – более 101 тыс. кв.м., высота – 206 м., включая 73-метровый шпиль.

Задача:

• оснастить высокотехнологичным оборудованием бизнес-центр, библиотеку, банкетный зал, фитнес-центр, лифты, холлы и рестораны гостницы, а также другие помещения.
• предусмотреть возможность оперативной замены устаревшего оборудования новым без существенных нарушений интерьера помещений;
• учесть стиль и дизайн интерьера гостиницы (оборудование не должно нарушать гармоничность интерьера помещений и служить препятствием нормальной работе помещений в том случае, если оно не используется);
• оборудовать рабочее место оператора всеми необходимыми техническими средствами для предварительного просмотра видеоинформации, контроля и управления комплексом, а так же обеспечить комфортные условия работы персонала.

Трудности:

При работе над реализацией проекта технические специалисты Polymedia столкнулись с рядом трудностей, о преодолении которых сейчас в компании говорят с гордостью, поскольку найденные пути решения были довольно нетривиальны.
К примеру, оказавшись перед проблемой недостаточной для установки оборудования площади аппаратной, инженеры компании смогли и компактно установить стойки, и решить очень важную проблему кондиционариования помещения. Чтобы спасти дорогостоящее и активно работающее оборудование от перегрева (выработка 5-10 кВт) компания специально закупила систему воздухо-водяного теплообмена фирмы Rittal, а также установила систему бесперебойного питания в аппаратной комнате.
Всего в гостинице пять аппаратных, и расположены они на разных этажах, что породило еще одну большую сложность - сообщить между собой оборудование аппаратной и оснащенных помещений гостиницы. "У нас, например, аппаратная на 3 этаже, а оборудование расставленно с 1-го по 28-й. Вот и тянули километры", - рассказывают инженеры компании. В результате протянули километры кабелей и сумели грамотно их расположить, не мешая проводке трасс других служб (вентеляция, кондиционирование и т.д.)
Говоря о дизайне интерьера гостиницы, вспоминается еще одна трудность - для идеальной интеграции с интерьером помещений цвет оборудования долго согласовывался с дизайнерами. "Иногда даже, - делятся технические специалисты компании - приходилось перекрашивать оборудование в нужный цвет".
Известно также, что ввиду нестандартной установки плазменных панелей в некоторых помещения, компания проектировала и заказывала изготовление креплений на собсвенном производстве.

Компания Polymedia выступила генподрядчиком по инсталляции аудиовизуального оборудования гостиницы «Украина». В число оснащенных аудиторий и объектов вошли бизнес-центр, библиотека, фитнес-центр, детская комната при фитнес-центре, рестораны и караоке-бары, лифты, холлы, большой банкетный зал гостиницы, а также историко-культурная миниатюра диорама «Москва – столица СССР». Практически на всех этажах здания установлены системы Digital Signage. Весь комплекс оборудования гостиницы автоматически управляется посредством системы управления Crestron. Для настройки работы аудиовизуальных систем и систем освещения используются кнопочные панели управления, встроенные в стену помещений. Специалисты компании разработали интуитивно понятный интерфейс панели, так что даже неопытный пользователь сможет с легкостью трансформировать обычный зал в переговорную, запустить презентацию, переключить микрофон или начать видеоконференцию.

Бизнес-центр

Поскольку бизнес-центр гостиницы ежедневно служит площадкой для проведения крупных деловых мероприятий, а также форумов, конференций и других деловых встреч, то руководство «Украины» поставило перед «Полимедиа»  важную задачу – создать многофункциональную и профессионально оборудованную бизнес-площадку, обеспечивающую проведение мероприятий любого масштаба и комфортную коммуникацию участников. Так, каждый зал Конференц-центра оснащен стационарным и переносным оборудованием, интеллектуальными системами управления, оборудованием для проведения видеоконференций, сетевым соединением с широкополосным доступом в Интернет. В Большом Конференц-зале предусмотрена система технологического телевидения, позволяющая вести видеопротоколирование мероприятий, а также прямую трансляцию в другие залы Конференц-центра.

Библиотека

В библиотеке "Украины" часто проходят творческие вечера, встречи с авторами популярных книг, профессорами и учеными, потому специалистам Polymedia важно было обеспечить качественное и равномерное озвучивание мероприятий во всем помещении. Для усиления звука в бибилиотеке используются потолочные акустические системы. Регулировка уровня громкости осуществляется с помощью настенной панели управления.

Банкетный зал

Банкетный зал отеля площадью 400 кв.м. декорирован в имперском стиле.
Несмотря на всю помпезность и классическую стилистику зала, высокотехнологичное AV-оборудование гармонично вписалось в его интерьер.
Сложная аудиосистема банкетного зала включает несколько подсистем, централизовано управлемых: основную систему звукоусиления, мониторную систему звукоусиления, систему микширования и обработки звуковых сигналов, систему коммутации, микрофонный парк, устройств записи и воспроизведения фонограмм, а также технологическую мебель. Система визуализации зала представлена четырьмя широкоформатными плазменными панелями, система освещения предполагает обеспечение эффектного динамического освещения  пола и другие опции вкупе с различными сценическими эффектами.

Фитнес-центр

Рецепция Фитнес- и Spa-центра, расположенная на 1-ом этаже гостиницы, оборудована вертикально установленной  ЖК–панелью 65``,  на которую выводится информация об услугах Фитнес- и Spa-центра, расписание занятий, актуальная новостная информация и реклама (блок рекламы выводится по таймеру).

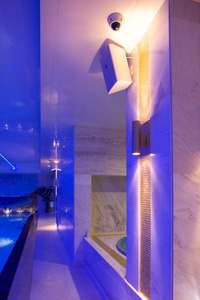

Бассейн центра оборудован системой озвучивания, а все помещения центра, включая детскую комнату, оснащены системами Digital Signage
Рецепция гостиницы и лобби бар также оснщены аудиосистеами - на эти зоны распространяется фоновое озвучивание.

Лифты

Во всех гостевых лифтах здания установлены 19'' LCD мониторы. Информация на мониторы выводится с рабочей станции  помещения отдела рекламы гостиницы. Предусмотрена интеграция с системой фонового озвучивания. На панели отображения выводится информация, разработанная специально для гостевых лифтов. В playlist гостевых лифтов гостиницы записаны видеоролики на тему живой природы, канал кабельного телевидения, отображение актуальной новостной информации из глобальной сети (погода, курсы валют), рекламное аудио и видео вещание (блок рекламы выводится по таймеру).

Рестораны

«Иранский». 3 этаж

Ресторан «Иранский» расположен на 3 этаже гостиницы. Для всех панелей отображения информации ресторана предусмотрен единый информационный контент, разрабатываемый специально для проводи мых мероприятий (DS).
Ресторан оборудован системой концертного звукоусиления. Акустическими системами подзвучки чилаутов, с возможностью индивидуальной регулировки громкости.
Централизованное управление всеми помещениями ресторана осуществляется с панели управления установленной в баре и в банкетном зале, а в малых банкетных залах установлены индивидуальные панели управления. С помощью панелей управления можно осуществлять выбор звукового сопровождения, управлять плазменными панелями, ТВ тюнерами, освещением в помещениях.

Рестораны 30 – 35 этажей

Для всех панелей отображения ресторанов предусмотрен единый информационный канал, через который транслируется контент, разрабатываемый специально для проводимых мероприятий (DS). Установлена рабочая станция в помещении отдела рекламы, с которой будет осуществляться ввод информация для трансляции на панели отображения.

Ресторан итальянской кухни «Боно» на 30 этаже

Ресторан состоит из двух зон: внутреннее помещение и балкон. Ресторан оборудован системой концертного звукоусиления. Балкон оборудован системой фонового озвучивания. Большой зал ресторана по своей аудиовизуальной "начинке" рассчитан на проведение в нем концертных мероприятий, и при необходимости можно осуществлять независимую трансляцию звука в разных зонах (в зале и на балконе). В качестве источников используется: медиа- сервер, радиомикрофоны.
Централизованное управление всеми помещениями осуществляется с панели управления установленной в помещении администрации. С помощью панелей управления можно осуществлять выбор звукового сопровождения, управлять медиа- серверами, освещением в помещениях.

Ресторан японской кухни «Такаса» на 31 этаже

Ресторан состоит из двух зон: внутреннее помещение и балкон. Ресторан оборудован системой концертного звукоусиления. Балкон оборудован системой фонового озвучивания. Большой зал ресторана по своей аудиовизуальной "начинке" рассчитан на проведение в нем концертных мероприятий, и при необходимости можно осуществлять независимую трансляцию звука в разных зонах (в зале и на балконе). В качестве источников используется: медиа- сервер, радиомикрофоны.
Централизованное управление всеми помещениями осуществляется с панели управления установленной в помещении администрации. С помощью панелей управления можно осуществлять выбор звукового сопровождения, управлять медиа- серверами, освещением в помещениях.

Ресторан японской кухни «Такаса» на 31 этаже

Ресторан состоит из двух зон: внутреннее помещение бар и балкон. Бар оборудован оборудован системой фонового озвучивания, в баре установлена плазменная панель 42``. Балкон оборудован системой фонового озвучивания, 4мя ЖК панелями 32``. При необходимости можно осуществлять независимую трансляцию звука в разных зонах. В качестве источников используется: медиа- сервер, ТВ тюнер, DVD проигрыватель.
Централизованное управление всеми помещениями осуществляется с панели управления установленной в баре. С помощью панелей управления можно осуществлять выбор звукового сопровождения, управлять медиа- серверами, управлять плазменными и ЖК панелями, ТВ тюнерами, освещением в помещениях.

Караоке-бары «Трубадур» на 32-34 этажах

Рестораны оборудованы системой концертного звукоусиления. Профессиональным оборудованием караоке. Системой концертного освещения. Для отображения информации используются плазменные и ЖК панели. В ресторанах 32-33 этажей установлены вертикально ЖК панели в качестве «виртуальных» окон на панели транслируется картинка с камер установленных на фасаде здания.
Централизованное управление всеми помещениями осуществляется с панели управления установленные в барах ресторанов. С помощью панелей управления можно осуществлять выбор звукового сопровождения, управлять медиа- серверами, управлять плазменными и ЖК панелями, оборудованием караоке, ТВ тюнерами.

Зал для предложений руки и сердца на 35 этаже

Зал оборудован системой фонового озвучивания, проектором, моторизованным экраном. Проектор установлен в лифтовой системе в запотолочном пространстве. В качестве источников используется: медиа- сервер, ТВ тюнер, DVD проигрыватель.
Централизованное управление всем помещением осуществляется с панели управления установленной в баре. С помощью панели управления можно осуществлять выбор звукового сопровождения, управлять медиа- серверами, управлять плазменными панелями, ТВ тюнером.
Ресторан оборудован системой динамической подсветки.

Особенности:

1. Для автоматического выведения административной, организационной и другой информации гостиницы на системы Digital Signage, прогаммисты компании разработали собственное ПО, которое интегрируется с ПО ведения бизнес-процессов гостиницы и выводит на сеть распределенных дисплеев нужную для посетителей информацию.
2. В ходе оснащения караоке-баров, находящихся на 32 и 33 этажах «Украины» выяснилось, что архитектура этих помещений не предусматривает наличие окон; чтобы избежать продолжительных строительных работ, специалисты «Полимедиа» приняли решение оборудовать бары виртуальными окнами: по периметру помещений вертикально установили ЖК-панели, а на внешней стороне здания на уровне панелей установили видеокамеры. Таким образом, изображение «за окном» переносится на установленные внутри экраны в режиме реального времени, и посетители, входя в караоке-бар, не догадываются о том, что помещение без окон.
3. Особого внимания заслуживает диорама Москвы, установленная на первом этаже отеля. Это уникальный экспонат панорамно-диорамного искусства времен СССР, заслуживший ряд премий и наград на международном уровне. Макет шириной 16 м, высотой 6м, 9,5 м в глубину и общей площадью 304,9 кв2 установлен в специально сконструированном помещении, которое инженеры «Полимедиа» оборудовали сложными светотехническими устройствами, имитирующими смену времени суток. Диорама представляет исторический центр Москвы и его окрестности 1977 года. На сенсорном терминале, установленном перед диорамой, посетитель может просмотреть историческую справку о диораме, описание представленных на макете объектов, их фотографии, а так же запустить презентацию. В ходе презентации посетитель, вооружившись наушниками, может прослушать экскурсию по центру Москвы на нескольких иностранных языках, при этом, маршрут его виртуального путешествия будет освещен лучом прожектора. Текст презентации синхронизирован со сценарием работы светового оборудования. Параллельно с виртуальной экскурсией на двух боковых ЖК-панелях проходит показ хроники исторических событий Старой Москвы.
4. Практически на всех этажах гостиницы с 1-го по 28-й установлена система фонового озвучивания помещений, благодаря которой создается единое звуковое пространство гостиницы – на каком этаже ни находился бы посетитель (включая лифты), он везде слышит единое музыкальное сопровождение качественного звучания. А иногда этим музыкальным сопровождением может стать игра музыканта на рояле: в установленный на первом этаже гостиницы рояль встроены микрофоны, подключеные к фоновому озвучиванию. Благодаря такой уникальной опции гостиница иногда пользуется возможностью побаловать своих посетителей живой музыкой.

1. Бизнес-центр:

• Система управления: Crestron.
• Система отображения: Panasonic, Projecta, Wolfvision, Denon, и др.
• Система озвучивания: AKG, Sennheiser, Tannoy, Crown, BSS, JBL, Shure, Crestron и др.
• ВКС: Tandberg.
• Конференцсистема: Bosch.
• Система бесперебойного питания: General Electric.
• Система кондиционирования: Rittal, Carier.

• Система озвучивания: Crown, BSS и др.

• Система управления: Crestron.
• Система озвучивания: Crown, JBL, BSS, Martin audio, Tascam, Yamaha, Pioneer, Shure, Tama, Marshall, Crestron и др.
• Сценическое освещение: CLS, Martin, Hazer, Jands_hog.
• Система отображения: Panasonic, Denon и др.

4. Фитнес-центр:

• Система управления: Crestron
• Система озвучивания: Crown, JBL, BSS, Martin audio, SAMSON, Tascam, Crestron, SYMETRIX
• Система отображения: Panasonic, Projecta, Mitsubishi, Sharp и др.
• Световое оборудование: CLS, Martin,
• Система бесперебойного питания: General Electric.
• Система кондиционирования: Rittal

• Программное обеспечение для средств трансляции: C-nario
• Система коммутации: Opticis и др.
• Система источников видеосигнала: Fujitsu

 6. Рестораны:

• Система управления: Crestron
• Система озвучивания: Crown, JBL, BSS, Martin audio, Crestron, Tascam, Shure, SYMETRIX
• Система отображения: Panasonic, Projecta, Sharp, Denon, Mitsubishi
• Система бесперебойного питания: General Electric
• Система кондиционирования: Rittal
• Световое оборудование: CLS, Martin
• Система бесперебойного питания: General Electric

• Система управления: Crestron
• Система озвучивания: Crown, JBL, BSS, Martin audio, Crestron, Tascam, Shure
• Система отображения: Panasonic, Sharp
• Световое оборудование: CLS, Martin
• Караоке-системы: ART SYSTEMS
