Исходные данные:

Прокладка кабельных трасс в телефонном центре, была сделана до чистовой отделки помещения. Монтаж оборудования, системы отображения и рэковой стойки, проходил уже после чистовой отделки.

Задача:

• Обеспечение круглосуточной работы диспетчерской в режиме ситуационного центра.
• Возможностью оперативного доступа к текущей информации и вывода ее на дисплеи.
• Система отображения в виде  видеостены в ситуационном центре должна иметь комфортный для наблюдения размер изображения и обладать высокими характеристиками по яркости и контрасту.

Трудности:

•     Многочисленные расчеты необходимые для грамотной реализации рирпроекционной технологии.
•     Точное позиционирование проекторов в заэкранном пространстве.
•     Создание специальных конструктивов и юстировочных элементов.

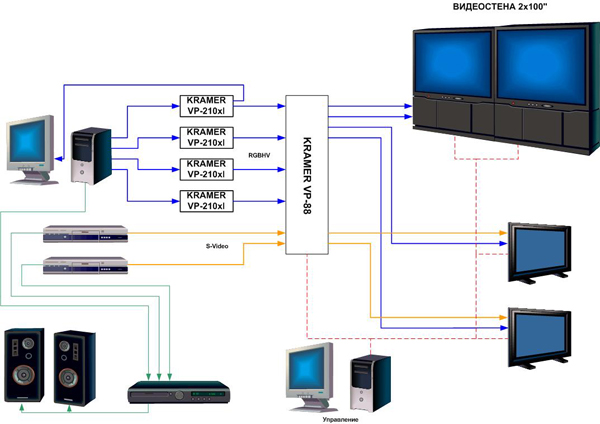

В зале установлено две плазменные панели 50’’ и два экрана обратной проекции (видеостена) диагональю 100’’. Благодаря матричному коммутатору Kramer VS-808YC все источники видео информации, способны в различных комбинациях выводить информацию на видеостену и плазменные панели. На одном из экранов отображается общая статистическая информация по количеству поступающих и отработанных телефонных звонков на фоне карты, на которой курсорами отмечаются зоны аварийных ситуаций. Интерактивная карта содержит информацию об инфраструктуре, включая тепловые, электрические, коммуникационные сети, и дает возможность получить более подробную информацию о выделенном и увеличенном участке карты (этот фрагмент в более крупном масштабе появляется на втором дисплее).
Плазменные мониторы предназначены для показа текущих новостей (что соответствует нормам Гражданской Обороны и Чрезвычайным Ситуациям) и отработки аварийных ситуаций, транслируемых в новостных программах.
В зале имеется 10 рабочих мест, с 8 из которых можно посылать видеоинформацию на любой из дисплеев. Это обеспечивается с помощью специального программного обеспечения, установленного на компьютере старшего диспетчера, который, кликнув мышью на соответствующей иконке экрана, выбирает нужное рабочее место для вывода информации на соответствующий экран.
Помимо видеосервера, в качестве источников присутствуют два видеомагнитофона S-VHS, к которым подключается антенна эфирного ТВ. В качестве накопителя информации используется видеосервер с мультипортовой видеокартой. В зале установлены 12 встроенных акустических систем, сигнал на которые подается с многоканальных усилителей. Система охвачена общей сетью управления, включающей ИК-контроллер и компьютер оператора.

Особенности:

Интересным решением данного проекта является обьединение двух фрагментов в единый полиэкран и возможность использования всего экрана как один для вывода информации без использования  дорогостоящего контроллера видеостены.

Перспективы дальнейшего развития проекта:

Проект разработан с учетом возможного увеличения источников информации. Наличие свободных портов на матричном
коммутаторе Kramer VS-808YC позволяет интегрировать новые источники информации в общую систему вывода изображения.

• Ориентировочный бюджет проекта:  ~ 170.000 Долларов США
• Плазменные панели 50” (2шт);
• Видеостена 2х100”;
• Видеомагнитофоны SVHS (2шт);
• Видеосервер с мультипортовой картой;
• Компьютер управления;
• Аудиоусилитель и акустика;
• ИК контроллер;
• Усилитель-распределитель S-Video KRAMER PT-102S;
• Матричный коммутатор KRAMER VS-808YC.
