1500 кв.м и 500 посадочных мест: оснащение пивного ресторана

Исходные данные

Компания TVZONE оборудовала одно из самых крупных заведений, открывшихся в начале 2017 года. Паб ThisisПИВБАР стал центром пивной культуры в Киеве на Харьковском массиве. Площадь заведения составляет 1500 кв. метров, два этажа вмещают более 500 посадочных мест. Бар оснащен ультрасовременным кухонным оборудованием и самым длинным пивным разливом в Украине, подающим до 50 сортов пива на каждом из этажей.

Реализация проекта

Перед интегратором была поставлена задача сделать заведение идеальным местом отдыха гостей и просмотра ими спортивных трансляций. Основные сложности обуславливались большим количеством инженерных систем на объекте и смежных организаций, а также открытыми коммуникациями, которые требовали спроектировать и установить более 200 метров кабельного лотка.

Система управления аудио- видеооборудованием выполнена на базе программного обеспечения Iridium mobile и аппаратного решения от GlobalCache. Система дает полный доступ к управлению всем необходимым функционалом оборудования, реализованы сценарии SLEEP/WAKEUP. Предусмотрено поэтажное включение/выключение дисплеев, позонное переключение аудио- видеоисточников с регулировкой уровня звука. Управление проекторами реализовано по протоколу PJLINK. Отдельная благодарность специалистам компании BeeToo за помощь при организации пользовательского интерфейса системы управления.

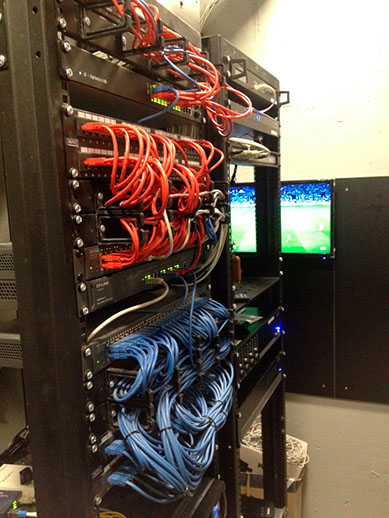

Перед специалистами TVZONE ставилась задача обеспечить гигабитную локальную сеть между административными компьютерами заведения, организации сети Wi-Fi с равномерным покрытием всей площади заведения и поддержкой бесшовного роуминга абонентских устройств, что в первую очередь важно для бесперебойной работы официантов, принимающих заказы с помощью планшетов iPad. Локальную сеть заведения реализовали на сетевом оборудовании TP-LINK Enterprise с использованием компонентов СКС Digitus. Покрытие Wi-Fi выполнено на базе точек доступа Ubiquti с поддержкой современного высокоскоростного стандарта передачи данных 802.11ac.

Список задействованного оборудования

Система распределения видеосигналов в формате высокой четкости:

• Энкодер-модулятор четырехканальный Full HD 1080p – 1 шт.
• Матричный коммутатор Binary 4x4 – 1 шт.
• Источники HD-сигнала – 4 шт.

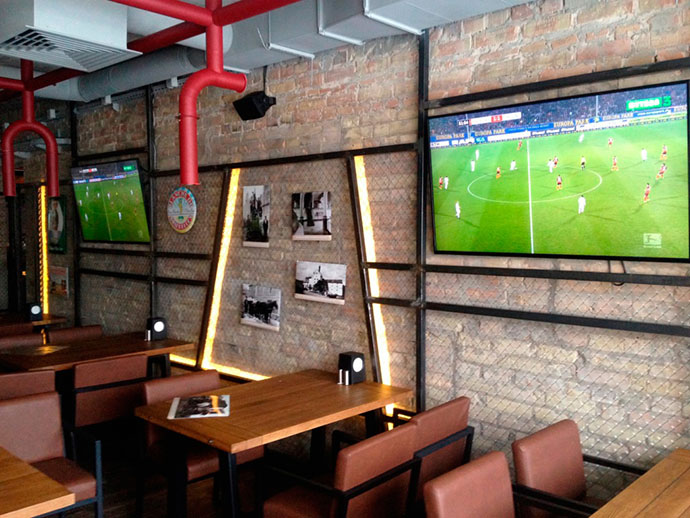

• Профессиональные дисплеи LG 55SE3B – 38 шт.

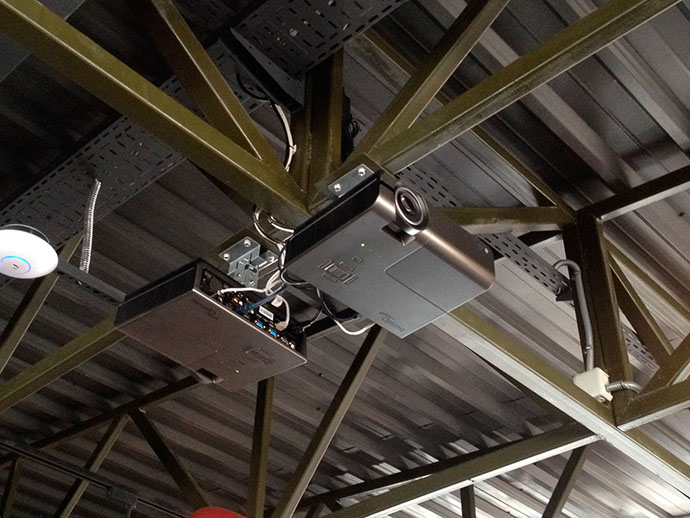

• Инсталяционные проекторы OPTOMA (DLP-проектор, 5500 ANSI Lm, Full HD 1080p) – 3 шт.

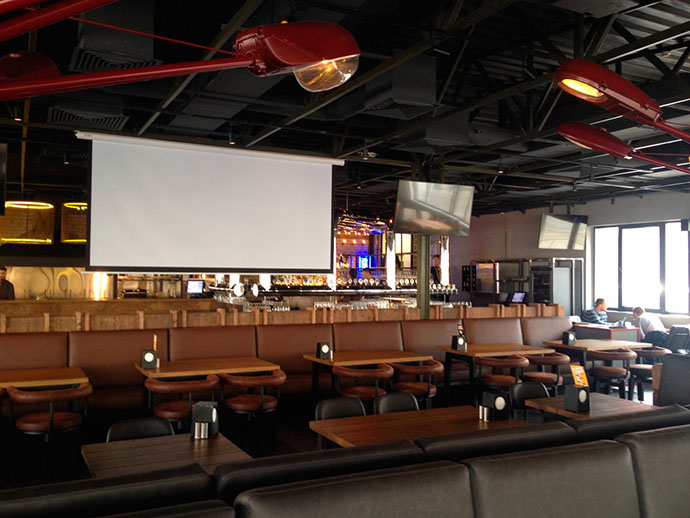

• Моторизированные проекционные экраны диагональю 130” – 2 шт.

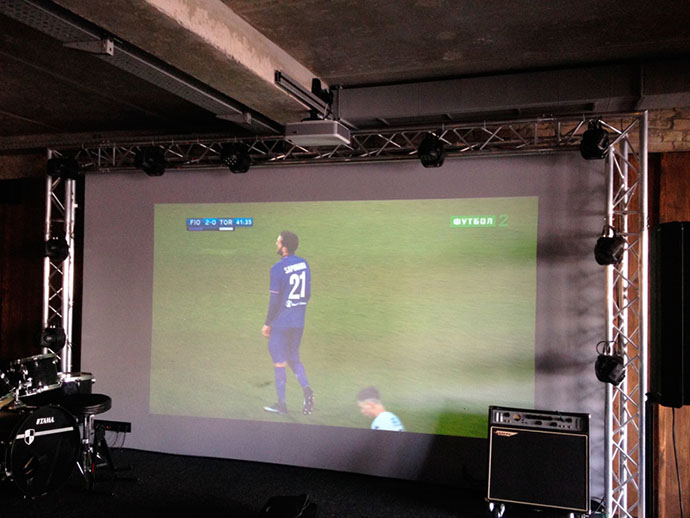

• Проекционная поверхность Screen Goo – 12 кв. метров.
• PTZ-камера 1080p Panasonic AW-HE2.

Система фонового озвучивания:

• Матричный коммутатор AUDAC MTX48 - 1 шт.
• Усилитель мощности AUDAC 4х480 Вт - 1 шт.
• Навесные АС AUDAC – 40 шт.

Сценическое оборудование:

• Активный стек АС Bose F1 - 2 шт.
• Мониторные АС Audac - 2 шт.
• Микшерный пульт Soudcraft Signature 22 – 1 шт.
• Вокальные микрофоны AKG D5 – 2 шт.
• Микрофонный набор Shure – 1 шт.
• Осветительное оборудование и DMX-контроллер – 1 комплект.

Источник: www.tvzone.ua
