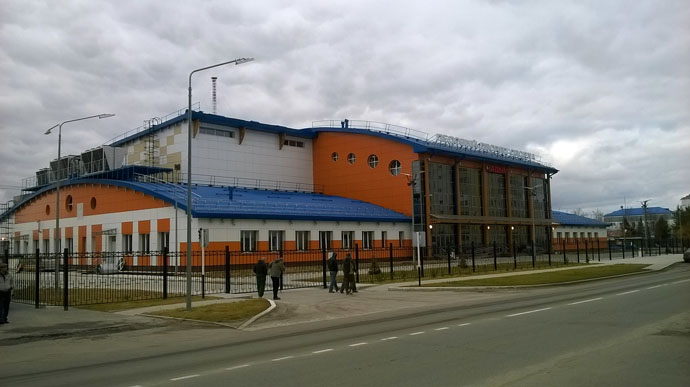

Две системы озвучивания для Ледового дворца спорта в Надыме
Общая информация о проекте
|
Страна, город
Разработчик проекта |
Заказчик
Место |
Дата начала работы над проектом: 28.08.2014
Дата сдачи объекта: 01.10.2015
Площадь: 6000 кв.м.
Вместимость: 520 человек
Проект выполнен: ООО "Авинтел"
При поддержке компании "АРИС":
- Консультационные услуги
- Проектирование технологических систем
- Поставка оборудования
- Гарантийное обслуживание
- Постгарантийное обслуживание
- Сервисное обслуживание
Техническое задание:
Проектирование и установка системы звукоусиления, обеспечивающей проведение спортивных, культмассовых, концертных мероприятий.
Концепция предложенного решения:

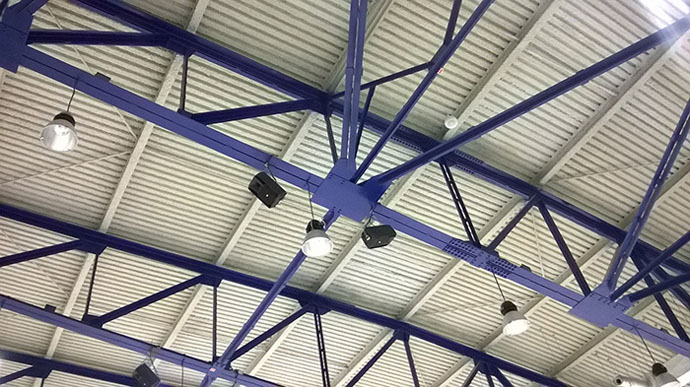

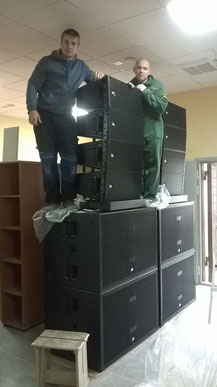

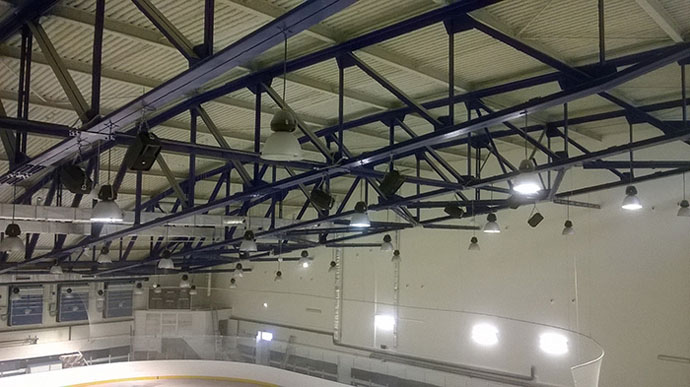

Для реализации всех задач предусмотрены две системы озвучивания, способные работать как совместно, так и раздельно. Первая - система звукоусиления для спортивных мероприятий. Она включает 18 активных громкоговорителей RCF ART 710A, размещенных на фермовых конструкциях крыши. Для озвучивания служебных помещений использованы трансляционные громкоговорители RCF DM41, PL6X. Маршрутизацией и обработкой аудио сигналов занимается цифровая аудио-платформа Biamp Tesira. Для проведения концертных мероприятий используется вторая система на основе активного линейного массива, включающая 16 широкополосных элементов RCF HDL 20-A и 8 сабвуферов RCF SUB 8006-AS. Маршрутизация, обработка, микширование сигналов возложены на цифровую микшерную консоль DiGiCo SD9.
На объекте установлены
- универсальная звуковая система топ-класса:
| Тип оборудования | Производитель | Марка | Кол-во |
| Акустические системы | RCF | ART 710-A MK II | 18 |
| Настенные громкоговорители | RCF | DM 41 | 4 |
| Потолочные громкоговорители | RCF | PL 6X | 12 |
| Усилители мощности | Bittner Audio | XV400 | 1 |
| Регуляторы громкости, селекторы и трансформаторы | REC | AT 6.100 | 4 |
| Микшерные пульты | DiGiCo | X-SD9-WS1P | 1 |

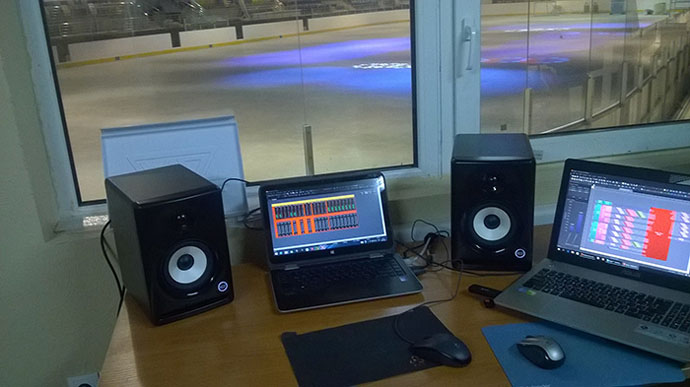

| Студийные мониторы | RCF | Ayra 5 | 2 |

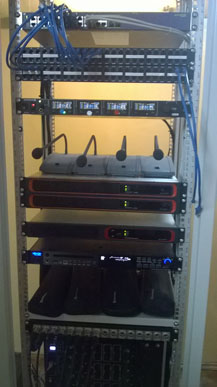

| Медиаплатформа Tesira | Biamp | TesiraFORTÉ AVB AI | 2 |
| Медиаплатформа Tesira | Biamp | EX-MOD | 2 |
| Медиаплатформа Tesira | Biamp | EIC-4 | 3 |
| Медиаплатформа Tesira | Biamp | EOC-4 | 3 |
| Наушники профессиональные и студийные | beyerdynamic | DT 770 PRO 250 Ом | 2 |
| Микрофоны | beyerdynamic | Classis BM 34 B | 5 |
| Аксессуары для микрофонов | EUROMET | AG/X-C | 12 |
| Микрофоны инструментальные | beyerdynamic | TG I50d | 4 |
| Микрофоны инструментальные | beyerdynamic | TG I53c | 4 |
| Микрофонные пульты | beyerdynamic | MTS 67/3 | 4 |
| Радиосистемы многоканальные | beyerdynamic | NE 914 | 2 |
| Радиосистемы многоканальные | beyerdynamic | S 910 M | 8 |
| Радиосистемы многоканальные | beyerdynamic | DM 960 B | 4 |
| Радиосистемы многоканальные | beyerdynamic | EM 981 S | 2 |
| Радиосистемы многоканальные | beyerdynamic | RM 510 | 2 |
| Радиосистемы многоканальные | beyerdynamic | TS 910 M | 4 |
| Микрофонные гарнитуры | beyerdynamic | TG H54c tan | 4 |
| Микрофоны петличные | beyerdynamic | TG L55c tan | 2 |
| Аксессуары для радиосистем | beyerdynamic | AVK 800/25 TNC(M) AC7 | 4 |
| Аксессуары для радиосистем | beyerdynamic | AT 70 A/B | 2 |
| Акустические системы | RCF | HDL 20-A | 16 |
| Акустические системы | RCF | SUB 8006-AS | 8 |
| Акустические системы | RCF | AC CONNECTION SUB | 2 |
| Акустические системы | RCF | FLY BAR HDL 20-18 | 4 |
| Акустические системы | RCF | HD 12-A | 6 |
| Кабели | Klotz | MY206SW | 2000 |
|
