Инсталляция в ассиметричной комнате и установка саудбара на экран

Исходные данные

Компании RSOFT, сфера деятельности которой включает в себя разработку компьютерного программного обеспечения, консалтинг и сопровождение программных продуктов собственного производства, потребовалось оснастить офис необходимым оборудованием для презентации своих услуг. В ТЗ заказчика были следующие пункты:

• Установка проектора Full HD.
• Установка проекционного экрана с электроприводом, с экстра дропфом.
• Установка акустической системы и HDMI ресивера.
• Скрытая прокладка коммуникаций без нарушения архитектуры помещения.

Стадии реализации проекта

• Обследование объекта.
• Консультация заказчика и рекомендации в выборе наиболее оптимального решения.
• Поставка и монтаж оборудования, пуско-наладка. Обучение заказчика.

Реализация проекта

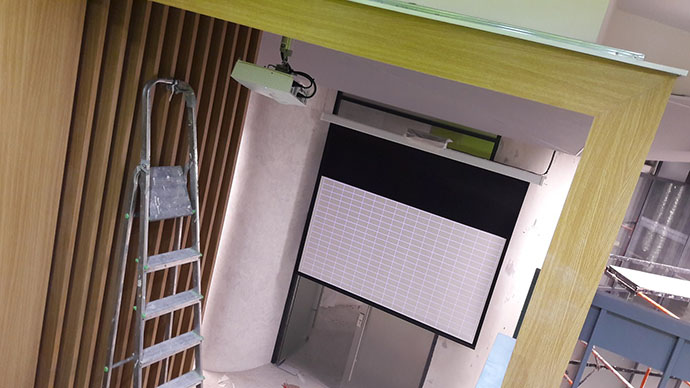

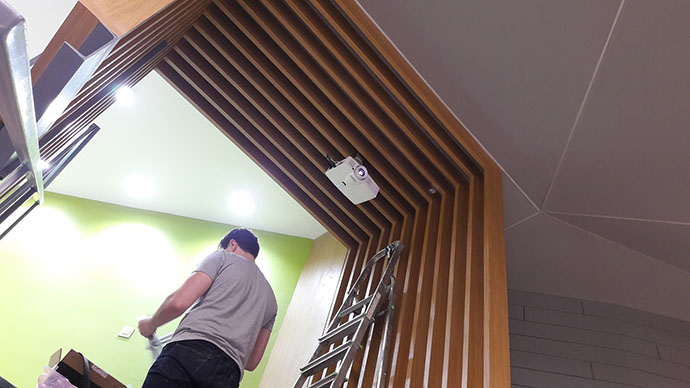

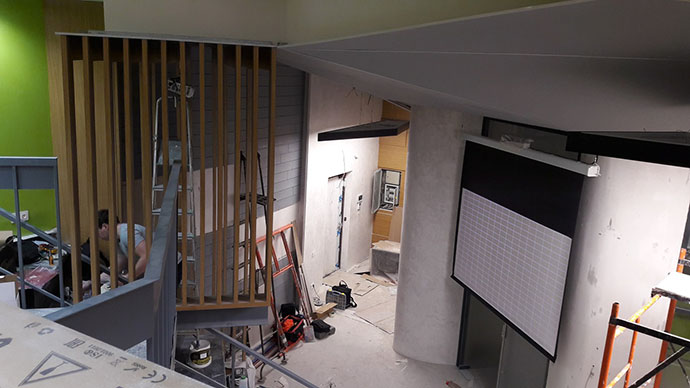

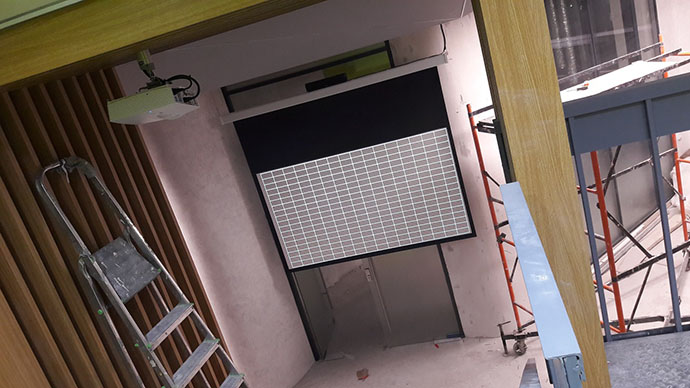

Первой стадией реализации была прокладка кабельных трасс, установка закладных элементов для монтажа проекционного экрана и проектора. Единственной сложностью явилось полная асимметрия помещения. Нужно было точно, буквально до сантиметра, рассчитать точки вывода кабелей. Для этого пришлось буквально рисовать размещение экрана и проектора на полу, та как не выручали даже лазерные уровни и рулетки. Сделали отвесы, "дедовский" способ ещё не подводил никогда.

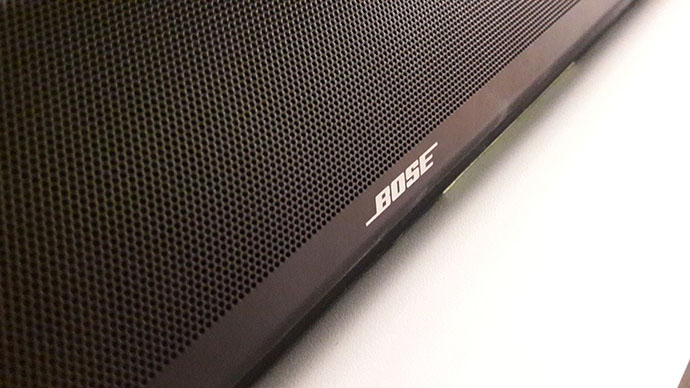

Второй стадией, по готовности помещения, стал монтаж оборудования. Всё точки вывода кабелей оказались рассчитаны правильно. Нестандартным решением была установка саундабара BOSE прямо на экран. Для этого изготовили специализированный крепёж. Получилось весьма эстетично, так как крепили всё это заклёпками. Пришлось посверлить корпус экрана, но это не вызвало никаких проблем. Изображение и звук получились презентабельным, как и назначение данного решения.

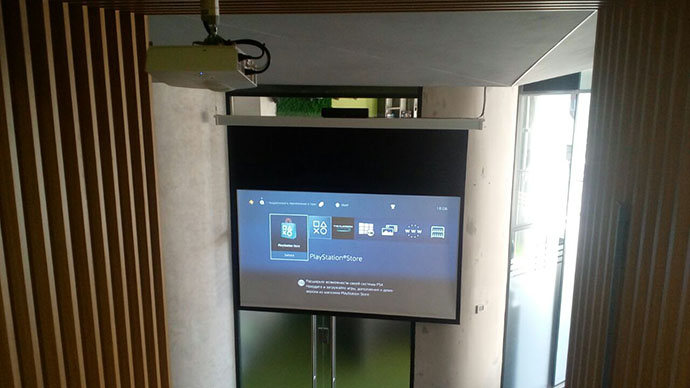

В рабочие будни на экране демонстрируются презентации для гостей компании. Каждый может вывести необходимые материалы на экран, используя установленную приставку AppleTV.

Список оборудования

• Проектор Optoma EH416.

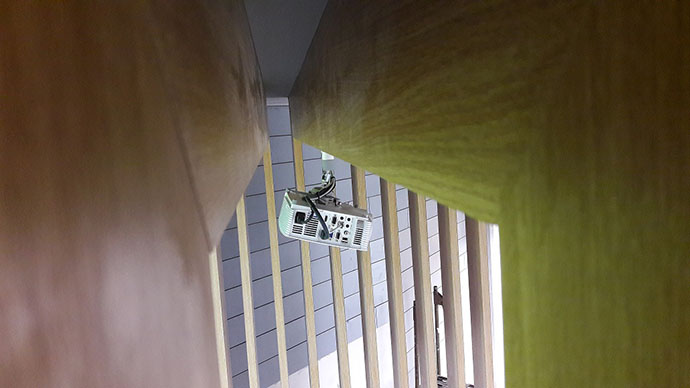

• Крепление для проектора SMS Projector CL F250 A/S incl Unislide silver.
• Акустическая система и ресивер BOSE CineMate 120.
• Проекционный экран с электроприводом Lumien Master Control 184х220 см.
• Беспроводной модуль управления экранами при помощи пульта - 1 шт.
