Комплексное оснащение ситуационного центра компании "ВОСТОКуголь"

Исходные данные

Ситуационный центр создан в целях поддержки принятия управленческих решений на основе структурированной информации, поступающей в реальном времени, и интегральных показателей деятельности. Коммуникационные средства позволяют оперативно взаимодействовать с удаленными подразделениями и объектами. Для достижения вышеуказанных целей была создана технологическая платформа, включающая средства отображения информации, звукового сопровождения, видеоконференцсвязи с участками добычи, оборудование рабочих мест и другие системы, интегрированные в эргономически выверенное пространство зала совещаний СЦ.

Реализация проекта

В настоящее время создана и внедрена программная платформа, являющаяся «операционной системой» ситуационного центра. Это универсальный инструмент, обеспечивающий визуализацию произвольных информационных потоков на средствах отображения, включая картографические материалы (географические карты, космоснимки высокого разрешения), совмещенные с информационными слоями (статистические данные, погодные карты, объекты инфраструктуры и промышленности, положение судов, самолетов, спутников связи и т.п.), камеры наблюдения на объектах, презентационные, фото- и видеоматериалы. Ведутся работы по разработке информационной системы, позволяющей агрегировать на верхнем уровне разнородные данные, необходимые для принятия различных управленческих решений, формировать интегральные показатели и представлять информацию в форме бизнес-графики и инфографики.

Краткая характеристика технологического оснащения СЦ

Для ситуационного центра был разработан футуристичный дизайн, уникальный для каждого помещения, но объединенный общей стилистикой основной сферы деятельности компании - добывающей промышленности. При проектировании было уделено особое внимание вопросам эргономичности, взаимного расположения средств отображения и рабочих мест, а также максимальной степени интеграции технических и дизайнерских решений.

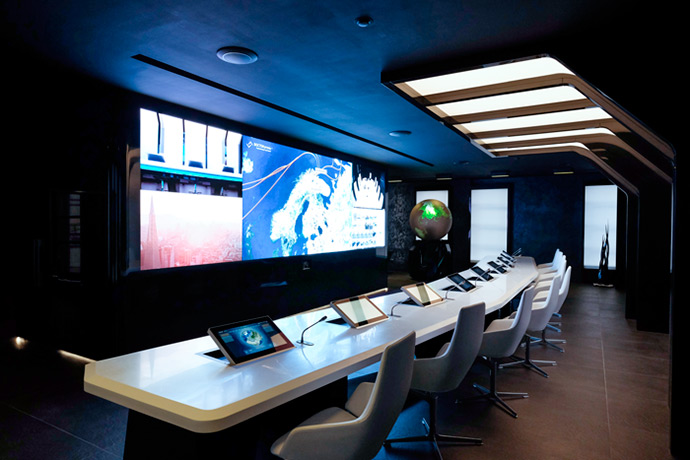

Для комфортной работы с большим объемом данных и картографической информацией с высокой детализацией, СЦ оснащен бесшовным светодиодным видеоэкраном с разрешением 2К, перед которым размещен рабочий стол и сферическая система отображения геоданных. Применение светодиодной технологии позволило создать яркий, контрастный, бесшовный экран оптимального размера, что недостижимо для ЖК или проекционных технологий.

Каждое рабочее место за столом в зале оснащено интерактивным дисплеем, обеспечивающим возможность отображения индивидуальной информации, а также управления отображаемым на видеоэкранах контентом. Для участников совещаний предусмотрена возможность демонстрации материалов с персональных планшетов и смартфонов.

Установленная в зале сферическая система отображения обеспечивает возможность максимально наглядного отображения информации по объектам с привязкой к земной поверхности, что позволяет одним взглядом оценить взаимное расположение исследуемых областей и объектов мониторинга.

Система визуализации дополняется мобильной интерактивной панелью с диагональю 84 дюйма для проведения докладов.

В СЦ реализована система видеоконференцсвязи, интегрированная как с внутренними сетями холдинга, так и с внешними абонентами, что позволяет оперативно получать данные от удаленных абонентов.

Все оборудование СЦ, включая инженерные системы помещений, объединено с помощью специально разработанного центра управления, который позволяет осуществлять мониторинг и контроль над всем комплексом технических средств одним человеком с единого места оператора. Для последнего предусмотрен специализированный дисплей высокого разрешения, позволяющий вести мониторинг изображений со всех источников, задействованных в процессе совещаний для оперативного вывода требуемой информации на экраны зала.

Краткая характеристика программной платформы СЦ

Функции внедренного в настоящий момент комплекса ситуационного центра можно разделить на 3 направления: коммуникационные, геоинформационные и мультимедийные.

Коммуникационные. Комплекс предполагает работу сразу нескольких групп пользователей, как находящихся в ситуационном центре, так и работающих в удаленных офисах, или с мобильных устройств. Для всех групп пользователей формируется единое информационное пространство, позволяющее им не только параллельно получать информацию, но и активно участвовать в процессе. Для этого реализован ряд функций, которые позволяют эффективно взаимодействовать всем специалистам, участвующим в работе СЦ. У каждого специалиста есть возможность графического комментирования демонстрируемых материалов, вывод изображения с камер удаленных участников без прерывания демонстрации рабочей информации, вывод изображения с мобильных устройств.

Геоинформационные. В работе ситуационного центра важнейшим фактором является необходимость оперативно получать полную и всестороннюю информацию об объектах в реальном времени. Геоинформационные функции системы включают в себя визуализацию картографической информации с отображением совмещенных информационных слоев, что позволяет специалистам получить максимальный уровень информации по отображаемому участку. Система дает возможность наблюдать за судами и портами, отображать в реальном времени положения самолетов, объекты инфраструктуры и промышленности на глобальной карте.

Картографические данные могут дополнятся геопривязанными видео и презентационными материалами. Для оперативного контроля обстановки на всех удаленных объектах реализована трансляция с камер видеонаблюдения, ведущаяся в реальном времени. Данные могут дополняться изображениями, видео, диаграммами и документами.

Совмещение всех этих данных в одном информационном пространстве позволяет не только оперативно оценить текущую ситуацию, но и  обеспечить высокий качественный уровень принимаемых решений.

Мультимедийные функции, в свою очередь, предназначены для упрощения взаимодействия пользователей с системой, предоставляя простой интерфейс управления отображаемой информацией на видеоэкране и сферической системе визуализации. Также можно создавать сценарии смены карт и информационных слоев с временной привязкой. Такие сценарии значительно экономят время при проведении комплекса ежедневного мониторинга обстановки на местах.

Перспективы

Техническое обеспечение СЦ спроектировано с учетом современного темпа развития информационных и визуальных технологий, в частности, весь видеотракт поддерживает передачу и обработку контента с перспективным разрешением 4К, который только начинает получать широкое распространение. Применение подобных инновационных решений будет обеспечивать актуальность принятых технических решений в течение многих лет.

Программная платформа ситуационного центра продолжает развиваться. В активной стадии разработки находятся несколько систем, которые позволят значительно расширить возможности визуализации и обработки данных.
