Медиасистемы для съемки и трансляции операций в формате HD

Исходные данные

Переоснащение медиасистемы МНТК «Микрохирургия глаза» позволило заказчику идти в ногу со временем, поддерживая имидж «законодателя мод» в такой высокотехнологичной сфере, как современная медицина. Инженеры Корпорации DNK создали максимально удобный и качественный комплекс,  учитывающий все требования заказчика.

Реализация проекта

Система построена на базе оборудования Matrox, состоящего из кодеров и декодеров видеопотоков в IP. Управление всеми его элементами происходит из одного приложения, установленного на любом компьютере в сети. Такой подход имеет существенное преимущество, так как не нужно настраивать работу каждого кодера и декодера отдельно, через веб-интерфейс. Это существенно ускоряет и упрощает работу с ней. Фактически, система представляет собой виртуальную видеоматрицу, работающую «поверх IP», в которой любой «вход»-кодер может коммутироваться на любое количество «выходов»-декодеров в произвольном порядке.

Благодаря «виртуальности» данной матрицы возможно построение географически разнесённых систем любой сложности и неограниченного масштаба, что и было реализовано в данном проекте. В операционном блоке на хирургические микроскопы установлены медицинские камеры Sony. Все камеры были калиброваны по эталонной таблице цвета с помощью осциллографа, что гарантирует точность передачи всех оттенков. Таким образом, на выход камеры выводится ровно то, что видит хирург в окуляр микроскопа во время операции.

На каждом рабочем месте хирурга установлены кодеры Matrox Encoder, позволяющие отправлять видеопоток с камер в IP-сеть и записывать видео на сетевой файл-сервер большой ёмкости. Помимо передачи картинки операционного поля происходит трансляция видео вне микроскопа с помощью профессиональной репортажной камеры. Во втором потоке видеосигнала демонстрируются руки хирурга, используемые им во время операции инструменты, а по её завершении происходит интервью, где специалисты вне операционной задают ему вопросы.

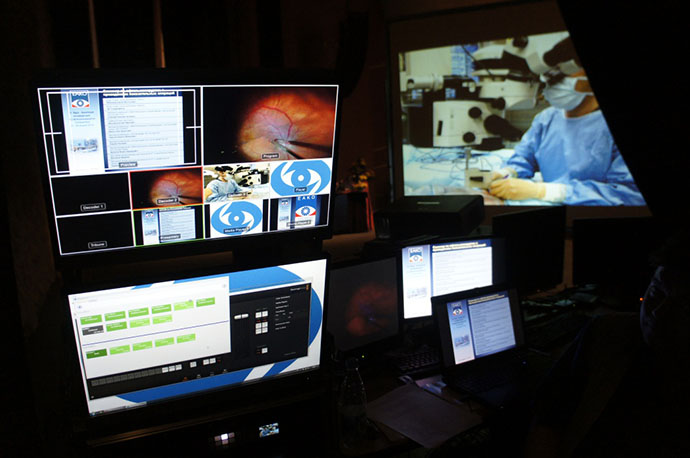

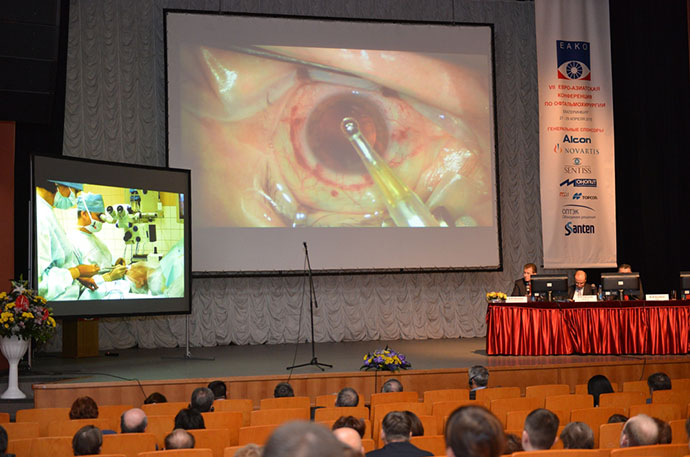

Оборудование, использующееся на конференциях на другом конце телемоста, скомпоновано в ударопрочные защитные кейсы. Технологически - это ПТС в кейсах, но вместо видеокамер к ней подключаются IP-потоки из операционных, а также компьютеры с презентациями. Обладая большим опытом в построении как больших, так и компактных ПТС, специалисты Корпорации DNK смогли привнести в данный проект самые передовые технологии из сферы телевещания. В частности, максимально возможное качество видео и звука, надёжность, эргономичность работы на комплексе.

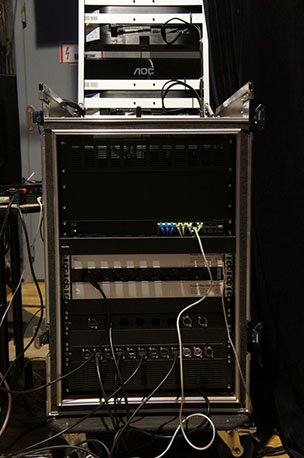

Конструкция кофра разработки Корпорации DNK отличается оригинальным расположением видеомониторов, поднимающихся из горизонтального положения, и устанавливающихся с отрицательным углом наклона, для удобства работы. Дополнительно реализована система служебной связи «операционная-конференц-зал», работающая в полнодуплексном режиме. Поставленное специализированное оборудование легко управляемо и дает максимальное качество отображения.

Установленное оборудование

• видеокамеры Sony PMW-10MD – четыре комплекта;
• кодер Matrox – 10 шт.;
• декодер Matrox – 10 шт.;
• видеомикшер Blackmagic Design;
• видеомониторы Logovision, AOC;
• станция управления DNK – два комплекта;
• сетевое оборудование Cisco;
• аудиооборудование Sennheiser;
• коммутационное оборудование Blackmagic Design, Kramer;
• кабельная продукция Canare, Neutrik, Hyperline;
• комлект ударопрочных кофров и др.
