Многозонный звук театра Lakeshore Players на одном Symetrix Prism

Исходные данные

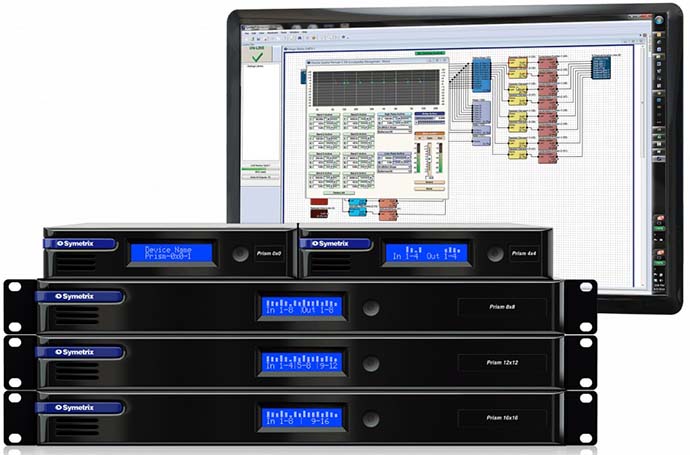

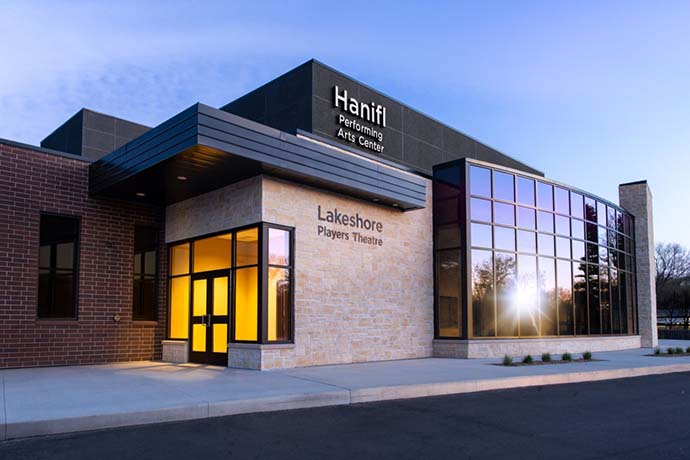

Весной этого года театр Lakeshore Players занял новое здание в Центре исполнительских искусств Hanifl, расположенном в городе Уайт-Бэр-Лейк в 18 милях к северо-востоку от Миннеаполиса, перейдя на круглогодичный график работы. Для простого и удобного централизованного управления многозонной аудиоинсталляцией, позволяющей выводить до 40 аудиопотоков в различные помещения театра, компания DT Cincoski Design установила аудиопроцессор Symetrix Prism 8 × 8 DSP и ряд аксессуаров для коммутации и контроля.

Реализация проекта

Symmetrix Prism 8 × 8 маршрутизирует аудиопотоки в большую часть помещений, за исключением детского и семейного театров. В главном здании установлены 10 настенных коммутационных панелей Radio Design Labs (RDL Inc.), обеспечивающих вход и вывод данных, преобразование аналогового звука в Dante и последующую передачу в Prism. Всего в театре задействовано около 40 аудиоканалов, которые при помощи Dante, Prism или микшера Midas M31IP могут быть направлены в различные аудитории, холл, фойе, ряд акустических систем, размещенных по периметру здания, офисные помещения, коридоры, ванные комнаты и многое другое.

В холле можно найти аналоговые входы, микрофонные входы и дополнительный вход на мини-джеке, помогающий проводить презентации в фойе. Для реализации базового управления системой задействованы настенные панели Symetrix ARC. Например, несколько зон на улице около здания снабжены панелями ARC-SW4, отвечающими за выбор подаваемой на громкоговорители аудиодорожки. Одна ARC-2e, размещенная в фойе, предназначена для локального контроля уровня звука, еще одна ARC-2e в комнате управления театром, позволяет вызвать одну из девяти предустановленных звуковых настроек для аудиторий, а одна ARC-K1e задать финальный уровень громкости.

Использованные в театре Symetrix ARC-2e предоставляют пользователю 24 меню по 16 элементов в каждом, три кнопки навигации и прокручивающийся восьмисимвольный дисплей, которые помогают управлять любыми базовыми функциями или более сложными логическими цепочками. ARC-K1e представляет собой поворотный контроллер с кнопкой, а ARC-SW4e имеет четыре переключателя, запрограммированные для отключения звука, выбора источника сигнала и вызова предустановок.

Отзыв интегратора

Комментирует выбор системы Дэн Синкоски из DT Cincoski Design, отвечавший за проектировку и реализацию проекта:

Последние четыре года я активно использовал аудиоплатформу Symetrix Jupiter 8 × 8 DSP, но для ее настройки требуется довольно много программирования. Первоначально в Lakeshore Players я также хотел установить Jupiter, но Prism с поддержкой Dante обеспечивает большее количество входов и выходов, простоту конфигурирования и гибкость маршрутизации
