Модернизация видеостены в Ленэнерго

Исходные данные

Для повышения надёжности системы отображения, а также сокращения эксплуатационных расходов компания ПАО «Ленэнерго» приняла решение провести модернизацию существующей системы коллективного отображения в помещении центра управления сетями (ЦУС). Система была построена на устаревших видеокубах Barco, требующих постоянного дорогостоящего обслуживания.

Проведя анализ имеющихся на рынке решений и оценив экономический эффект от различных вариантов, было принято решение модернизировать существующую видеостену Barco путём замены элементов видеостены на современное оборудование Mitsubishi Electric.

Реализация проекта

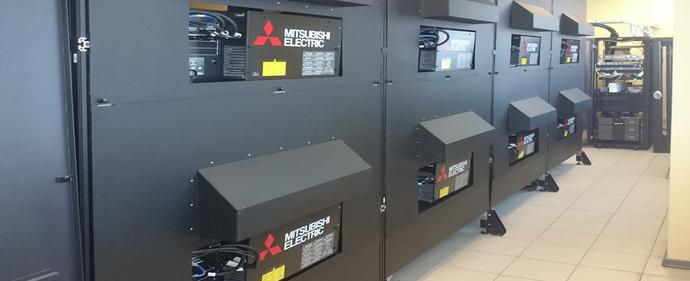

Компания-интегратор проекта  "Викинг" провела комплексное обследование системы и составила подробный план работ по модернизации и устранению существующих недостатков. В результате обследования системы было обнаружено нарушение геометрии перекрытий здания, что привело к нарушению геометрии корпуса видеостены. В ходе длительного прецизионного регулирования видеостены удалось выровнять экран практически до идеального состояния. Благодаря этому новые проекционные блоки Mitsubishi Electric, установленные в старые корпуса кубов Barco, удалось свести в единый информационный экран без заметных расхождений.

Помимо модернизации самих видеокубов заказчик также ставил задачу увеличения надёжности системы управления и распределения видеосигнала. Для этого в серверной части видеостены были установлены два видеоконтроллера - основной и резервный, полностью дублирующие друг друга. Система коммутации и программное обеспечение настроены таким образом, что в случае нарушения работы одного из контроллеров управление автоматически переходит на второй, и видеостена продолжает работать в штатном режиме. При восстановлении работоспособности основного контроллера управление возвращается к исходной схеме работы.

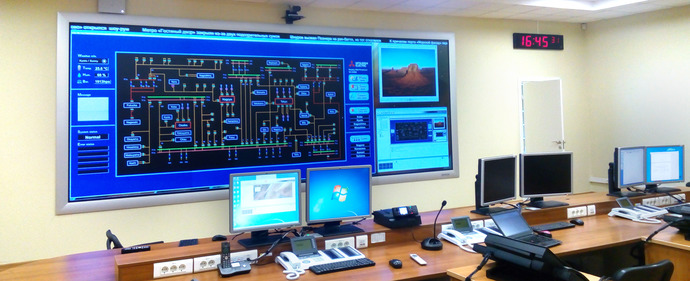

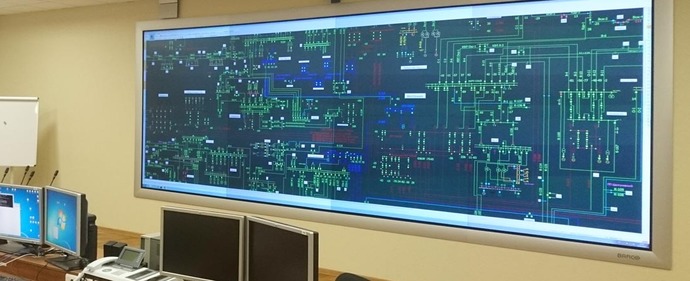

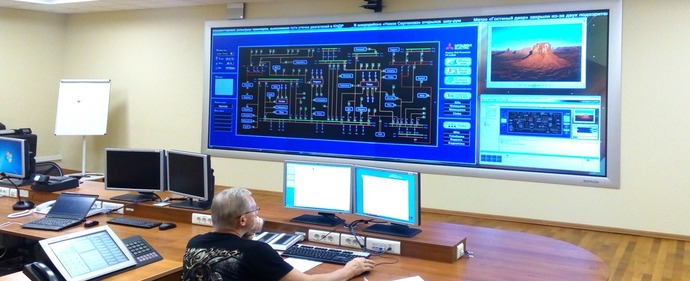

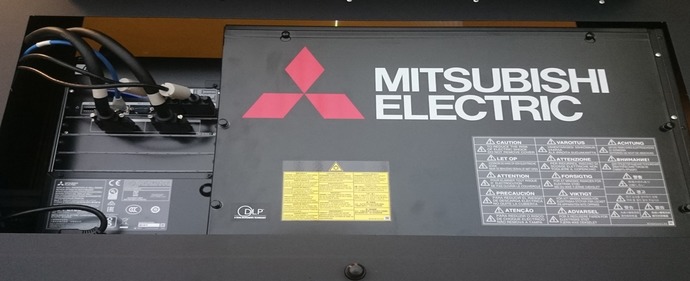

Основным результатом модернизации стало значительное повышение надёжности системы и сведение к минимуму эксплуатационных затрат благодаря замене старых ламповых проекционных модулей Barco на современные светодиодные блоки Mitsubishi, которые позволяют обеспечить беспрерывную работу видеостены в режиме 24/7 до 100 000 часов. Также достигнуто значительное повышение качества картинки по цветам и распределению яркости на всей площади полиэкрана.

Параметры видеостены:

• Размер экрана видеостены: 5,4 х 2,0 м
• Общее разрешение видеостены: 5600х 2100
• Тип оборудования: DLP-видеокубы обратной проекции
• Модель видеокубов: Barco Overview cDG67-DL
• Общее количество видеокубов: 8 (4х2)

Выполненные работы по модернизации видеостены:

• Анализ состояния видеостены и компонентов системы видеоотображения
• Разработка перечня мероприятий и работ по модернизации
• Поставка проекционных модулей Mitsubishi, видеоконтроллеров и дополнительного оборудования для модернизации
• Демонтаж комплектующих Barco
• Выравнивание геометрии корпуса видеостены
• Замена сигнальных и силовых кабелей

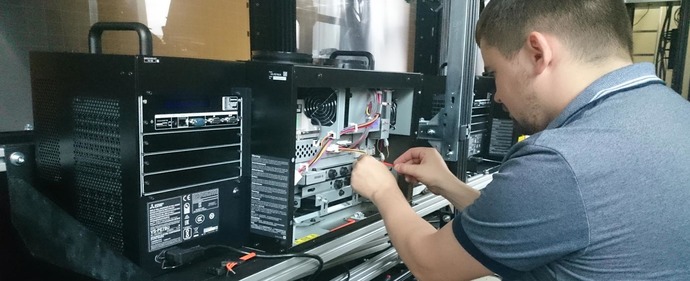

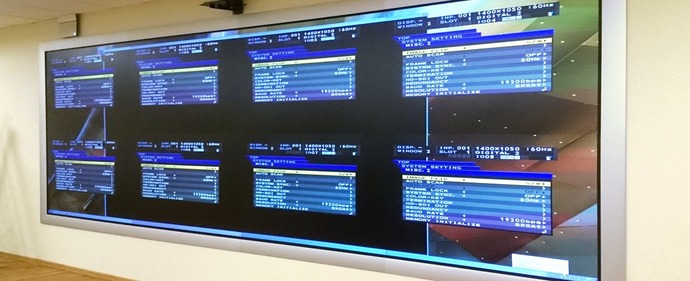

• Монтаж и настройка проекционного оборудования и контроллеров
• Установка программного обеспечения

Результат

Стоит отметить значительный экономический эффект от модернизации, так как решение по полной замене видеокубов значительно превышало бы по стоимости выполненный проект. Особенностью данного проекта являлось максимально сжатые сроки проведения работ.
