Мультифункциональный конференц-зал для министерства

Исходные данные

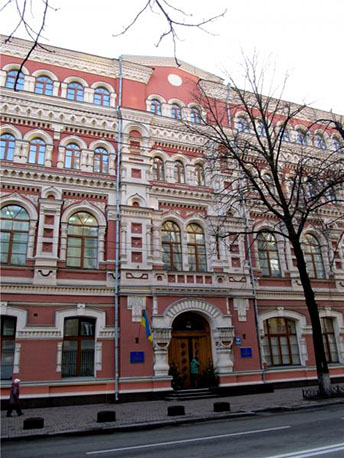

Зимой 2016 года специалисты компании ЛИТЕР спроектировали и реализовали проект по оснащению конференц-зала Министерства регионального развития, строительства и ЖКХ Украины – исполнительного органа власти Украины, где решаются сложные задачи по формированию и реализации политики государства в сфере градостроительства, промышленности, жилищно-коммунального хазяйства и другое.

Системным интегратором для реализации проекта была выбрана компания ЛИТЕР, предложившая гибкий «совместный» подход при составлении технического решения, оборудование ведущих мировых производителей, а также концепцию конференц-зала, которая обеспечивает решение сразу нескольких задач в рамках одного проекта.

Реализация проекта

Этот классический проект вобрал в себя много современных IT-решений, которые открывают новые возможности для проведения совещаний и конференций. В частности, ряд технологических средств позволяет решать следующие задачи:

• оператор может контролировать процесс проведения конференций на программном уровне;

• удаленные участники конференции могут слышать, видеть и принимать участие в совещании, как будто они находятся в зале, при помощи современной системы видеоконференций;

• ход конференции, выступление спикеров и контент можно транслировать (стримить) в OnLine режиме в интернет.

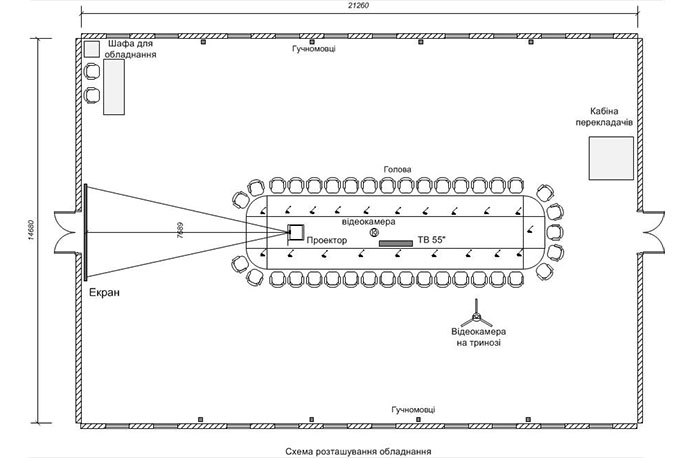

Выбор технических средств для реализации проекта осуществлялся при активном участии заказчика, что всегда значительно облегчает и ускоряет поиск и подготовку решений и позволяет менеджеру проектов, инженерной группе учесть все требования по функционалу, характеристикам и размещению оборудования. В числе основных пожеланий заказчика, помимо хорошего звука и идеального видео, была также реализация возможности с рабочего места оператора зала управлять оборудованием, архивировать и документировать совещания с использованием программного обеспечения.

Использованное оборудование

В процессе разработки технического решения заказчиком было выбрано следующее оборудование:

• Конференц-система Taiden HCS-4100
• Система синхронного перевода Taiden
• Программное обеспечение для конференц-системы
• Поворотная камера Taiden
• Система фонового озвучивания Bosch
• Яркий и качественный проектор Panasonic PT-DZ870EK
• Цифровое коммутационное оборудование Taiden, Kramer
• Система охранного IP видеонаблюдения зала Panasonic
• Сервер записи Dell T20
• Программное обеспечение VMS Milestone
• Базовая лицензия XProtect Express Base License.

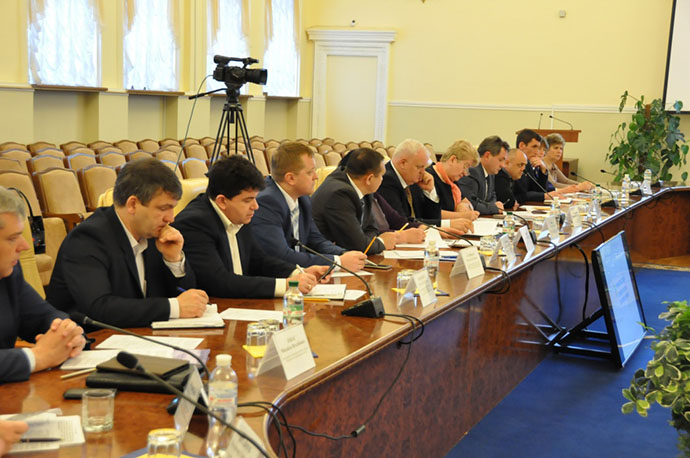

Основные особенности конференц-системы Taiden HCS-4100 с функцией синхронного перевода:

• Управление микрофонами, очередностью и временем выступления;
• Автоматическое наведение камеры на последний включенный микрофон;
• Автоматическое коммутирование видеосигнала с камеры и передача изображения на большой экран (проектор);
• Наличие системы синхронного перевода, что позволяет проводить встречи на международном уровне с делегатами, которые говорят на разных языках. Система поддерживает до 64 языков перевода (при подключении
• соответствующего количества пультов переводчика);
• Проинсталлированное программное обеспечение, позволяющее в автоматическом или ручном режиме проводить запись (документирование) процесса заседания;
• Отдельная трансформируемая кабина переводчика для организации звукоизолированного рабочего места переводчиков;
• Студийное качество звука всех микрофонов конференц-системы;
• Возможность регулировки чувствительности каждого микрофона отдельно и гибкой настройки под особенности голоса каждого делегата;
• Пульты HCS-4338NDDS_D/50 имеют по 2 селектора каналов синхроперевода и позволяют к одному пульту подключить 2-х человек, каждый из которых может выбрать свой язык перевода;
• Вся коммутация оборудования Taiden выполнена на основе цифрового сигнала SDI при помощи матричного коммутатора Taiden TMX-0404SDI;
• Видео от камер "захватывается" устройством ввода/вывода видео и аудио сигналов Intensity Shuttle (Blackmagic Design), что дает возможность проводить видеоконференции с использованием Microsoft Skype for Business;
• Информация о заседаниях министерства может транслироваться в Интернет (datavideo NVS-25 H.264 видео потоковый сервер) с возможностью видеозаписи хода заседания или видеоконференции.

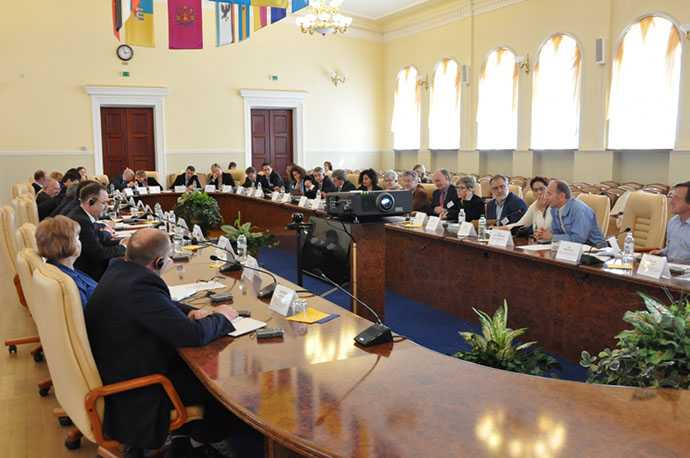

Проектор Panasonic PT-DZ870EK:

Яркий - 8500 люмен и качественный – FULL HD (WUXGA 1920х1200) проектор Panasonic. Главная задача, которую решает эта модель в проекте – проекция на большой экран (3,5 м в ширину) изображений со всех видеоисточников.

Основные характеристики проектора:

• DLP
• WUXGA (1920х1200)
• 8 500 lm
• 10000:1
• 2 лампы ET-LAD120, жидкостное охлаждение чипа
• вход DIGITAL LINK(HDBaseT)
• 3D Professional, процессор сшивки
• коррекция геометрии экрана.

Дополнительно стоит отметить следующие характеристики:

• жидкостное охлаждение чипа, что дает возможность работать при температуре окружающей среды до 45°С;
• вход DIGITAL LINK (HD BaseT). Эта технология позволяет по одному кабелю Cat 5(6) передавать несжатое видео высокой четкости, аудио и команды управления до 100 м;
• 2 лампы (если одна выйдет из строя - изображение не пропадет совсем).

IP камера видеонаблюдения PANASONIC WV-SF138E:

FULL HD сетевая камера с WDR и функцией Super Dynamic со следующими характеристиками:

• 3,1 мегапиксельная МОП-матрица высокой четкости (1920x1080)
• Высокая чувствительность с функцией день/ночь (ИК): 1,2 лк. (цвет), 0,9 лк (ч/б) при F2.2
• Скорость передачи данных до 30 к/с при максимальном разрешении.
• Цифровое увеличение 2x, 4x управляется с помощью интерфейса браузера
• Технология Mega Super Dynamic и ABS, обеспечивающая в 128 раз более широкий динамический диапазон
• Функция детекции лиц и технология Face Super Dynamic
• Совместимость со стандартом ONVIF
• Питание по технологии PoE.
