Мультимедиа для Центрального Дома Предпринимателя

Исходные данные

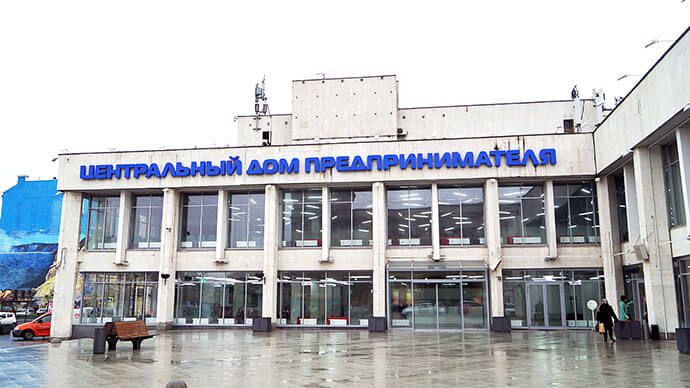

Центральный Дом Предпринимателя (ЦДП) - крупнейший в столице культурно-деловой центр, созданный с целью объединения предпринимателей города, продвижения предпринимательской инициативы, проведения мероприятий, направленных на поддержку малого и среднего бизнеса. Основной целью деятельности ЦДП является организация и проведение публичных мероприятий в культурно-деловой сфере: конференций, корпоративных мероприятий, форумов, выставок, семинаров, конкурсов, фестивалей. Компания Softline в партнерстве с компанией Брюллов Консалтинг реализовала проект по поставке, монтажу и вводу в эксплуатацию оборудования мультимедиа комплекса для Центрального Дома Предпринимателя.

В рамках проекта выполнен обширный комплекс работ:

1. Установка центральной видеостены.

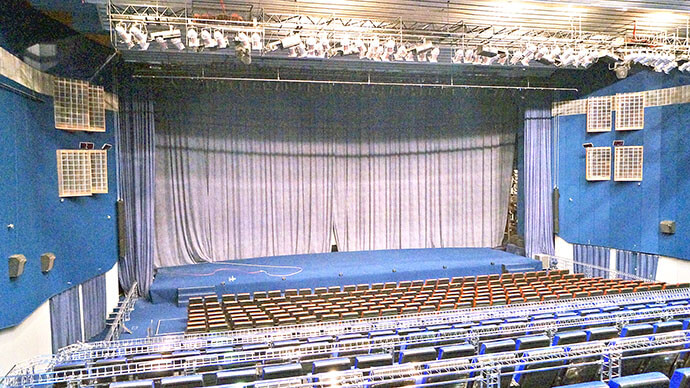

2. Установка системы звукоусиления в большом кинозале.
3. Оснащение 12-ти аудиторий системами видеоотображения и коммутации.
4. Поставка мобильного комплекта для использования на выездных мероприятиях.

Реализация проекта

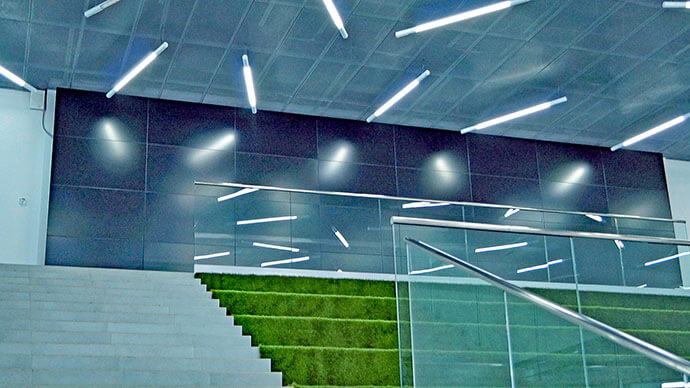

Центральная видеостена установлена в холле и состоит из 32 панелей AMS (Россия) диагональю 55”. Для управления видеостеной предусмотрен контроллер того же производителя с возможностью подключения до 4-х видеоисточников и имеющий 8 независимых выходов для формирования единого изображения. Процессор имеет установленное специализированное программное обеспечение, позволяющее свободно конфигурировать рабочее пространство видеостены с выводом нескольких видеоисточников одновременно и/или с переключением между различными слоями без подрыва изображения.

Комплект звукоусиления построен на высокотехнологичных акустических системах Fohhn и включает следующие компоненты:

• Две фронтальные (портальные) акустические системы, состоящие из двух элементов линейных массивов (FMI-400 + FMI-100) каждая. Акустические системы при небольших габаритах обеспечивают высокую мощность и уровень звукового давления, а возможность изменения диаграммы направленности (с использованием специализированного ПО управления) позволяет добиться оптимальных характеристик уже после инсталляции системы.
• Комплект из компактных низкочастотных акустических систем.
• Комплект акустических систем ближнего поля (для первых рядов зала). Компактные широкополосные акустические системы LX-10 установлены по переднему краю сцены.
• Мониторы сцены XM-4 в в комплекте с четырехканальным усилителем Powersoft M50Q.
• В качестве основной микшерной консоли - 24-канальный аналоговый микшерный пульт  с процессором эффектов Yamaha MG24/14FX.
• Использование в системе цифровых аудиоплатформ Symetrix позволяет добиться высокого качества обработки сигнала, а применяемые в них модули Dante обеспечивают гибкость системы и удобство использования за счет возможности передачи до 128 аудио-каналов для каждого устройства и до 1024 каналов (без сжатия) внутри сети Dante по кабелям витой пары.

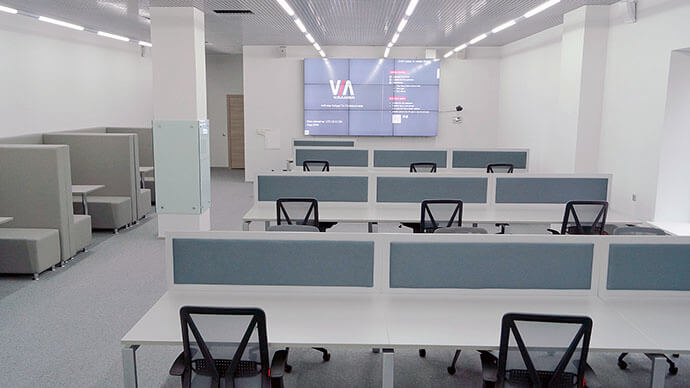

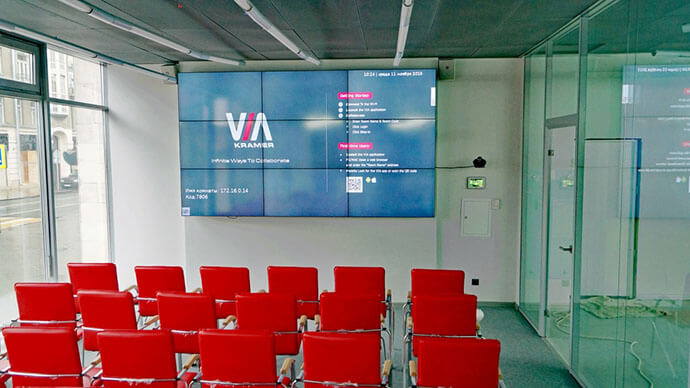

Основным средством видеоотображения является видеостена из 9 ЖК-панелей Delta диагональю 46” в конфигурации 3х3. Источниками сигнала могут быть мобильные устройства, подключаемые к встраиваемым в стену панелям с соответствующими разъемами, мини-ПК с поворотной управляемой USB камерой. Последний можно использовать в качестве терминала ВКС на базе ПО Skype, Lync, системы совместной работы с видеоконтентом Kramer VIA Connect Pro, прочее.

Коммутация сигналов с панелей производится масштабатором Kramer VP-443.

Основным элементом системы звукоусиления является цифровая аудиоплатформа Symetrix Solus 8, имеющая 8 входов аудио линейного или микрофонного уровня с функцией динамической обработки, эквализации и подавлением обратной акустической связи по каждому каналу, и 8 выходов линейного уровня.

Для передачи речи ведущего используется конденсаторный микрофон на гусиной шее Shure MX418D/S18’.

Для обеспечения оптимальных характеристик установлен двухканальный усилитель Crown XLS 1000 с двумя корпусными двухполосными акустическими системами JBL Control 25AV.

Система управления предусматривает несколько интерфейсов для пользователей с разной степенью подготовки. В качестве основного элемента применяется отдельный контроллер, поддерживающий управление внешними устройствами по RS-232/422/485, IP, ИК, «сухим» контактам и реле. Интерфейсы управления доступны через настенную 7” сенсорную панель CUE touchCUE-7-W и через iPad.

Основным элементом системы звукоусиления является цифровая аудиоплатформа Symetrix Solus 16, имеющая 16 входов аудио линейного или микрофонного уровня с функцией динамической обработки, эквализации и подавлением обратной акустической связи по каждому каналу, и 8 выходов линейного уровня.

Для усиления и передачи речи по каналам связи, каждое рабочее место участника оборудовано микрофонным пультом Televic с кнопками включения/выключения микрофона и постановки в очередь. Все микрофонные пульты подключаются к центральному блоку по кабелю типа «витая пара» и поддерживают кольцевую топологию, обеспечивающую работоспособность всей системы даже при разрыве кабеля в любой точке цепи.

Основным средством отображения видео является ЖК-панель AMS диагональю 84”.

В качестве основного элемента звукоусиления системы используется цифровая аудиоплатформа Symetrix Solus 8, имеющая 8 входов аудио линейного или микрофонного уровня с функцией динамической обработки, эквализации и подавлением обратной акустической связи по каждому каналу, и 8 выходов линейного уровня.

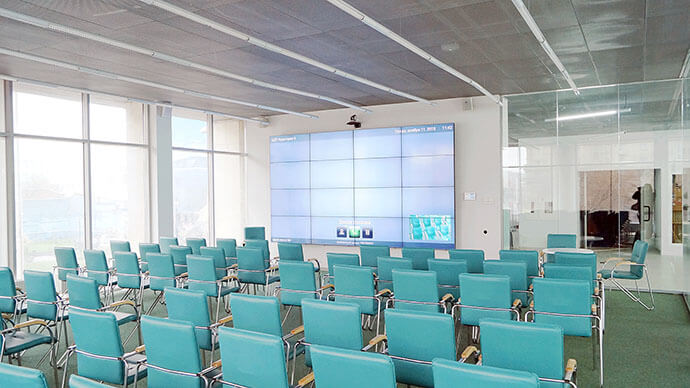

Для видеотрансляции установлена видеостена из 16 ЖК-панелей Delta диагональю 46” в конфигурации 4 х 4.

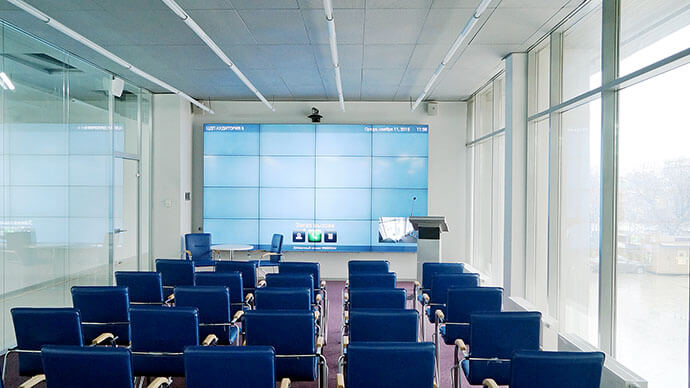

Основным средством видеоотображения является видеостена из 25 ЖК-панелей Delta диагональю 46” в конфигурации 5 х 5.

Все аудитории оснащены системами звукоусиления, управления и подключены к общей системе мониторинга и контроля.
