Оригинальное аудиорешение для ''Экспофорума'' в Санкт-Петербурге

Исходные данные

Перед специалистами Корпорации DNK стояла задача установить экран для видеопроекции и кинопоказа, а также разработать и внедрить систему звукоусиления (СЗУ), которая должна обеспечивать сбор, избирательную маршрутизацию и усиление фонограмм и готовых аудиомиксов для четырех залов при проведении конференций, круглых столов, презентаций и выставок.

Реализация проекта

Одной из особенностей проекта является то, как оригинально смоделирована и изящно внедрена в общую структуру комплекса система управления звуком. Технологическое решение разработано с учетом современных тенденций развития мультимедийных технологий. Реализована способность системы звукоусиления обеспечивать избирательную маршрутизацию аудиосигналов на 13 зон. Это необходимо, поскольку залы конгресс-центра являются трансформерами и имеют возможность разделения на отдельные секции.

Каждый зал имеет свою собственную звуковую аппаратную, находящуюся за зрительным залом. В этих помещениях установлена технологическая мебель и организованы рабочие места для звукорежиссера, оператора и инженеров. Там установлены системы микширования и обработки аудиосигналов, терминалы сбора и маршрутизации сигналов, а также устройства воспроизведения фонограмм.

Помимо оборудования рабочих мест в аппаратных в состав общей системы звукоусиления также внедрены электроакустическая система залов, состоящая из набора громкоговорителей, усилителей мощности и процессоров-контроллеров. Приём и раздача аудиосигналов осуществляется через сеть терминалов единой системы сбора и маршрутизации, построенной по кольцевой топологии для передачи сигналов на большие расстояния по кабелям «витая пара». В случае подачи аварийного сигнала системы оповещения громкость транслируемой фонограммы автоматически снижается.

Состав и количество громкоговорителей электроакустической системы зрительных залов определялась при помощи компьютерного моделирования с применением специализированного ПО.

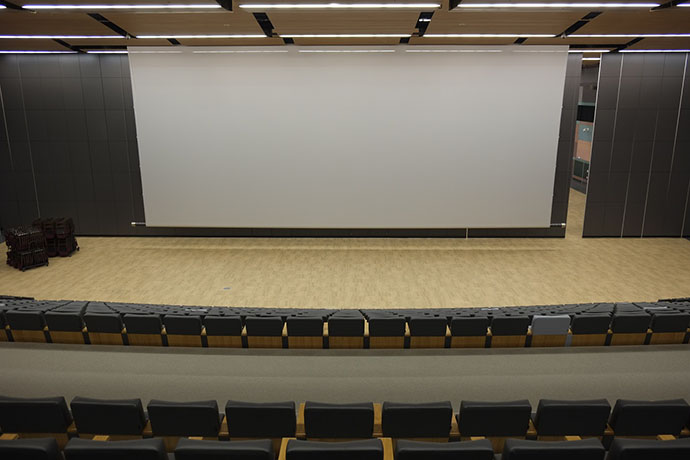

Другой отличительной чертой проекта стала установка крупнейшего в Европе моторизированного киноэкрана, видимая часть полотна которого составляет 10х24 метра. Поставку экрана Harkness Clarus XC 220 Perfo осуществляла компания Dcinex, входящая в состав холдинга Ymagis Group. Монтаж системы проводился совместно с инженерами Корпорации DNK.

Поставленное оборудование

• моторизированный экран Harkness Clarus XC 220 Perfo (10х24 м);
• потолочная акустическая система Tannoy CMS1201DCT (171 шт.);

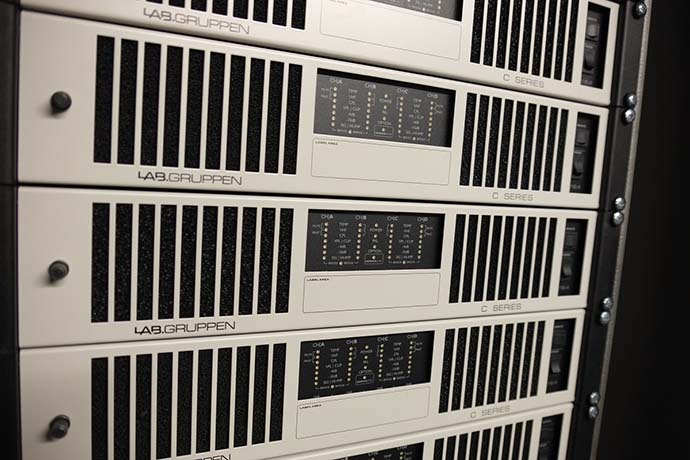

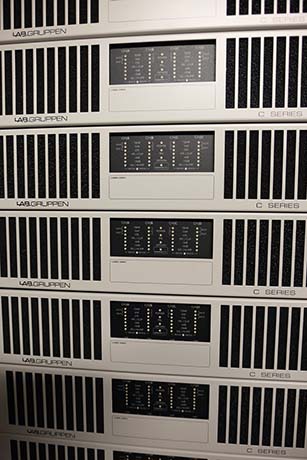

• инсталляционный усилитель Lab Gruppen C16:4 (45 шт.);
• контроллер усилителей по IP Lab Gruppen NLB 60E (4 шт.);

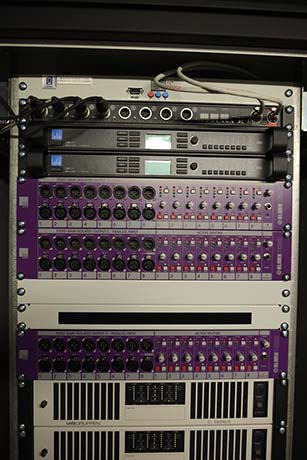

• процессор обработки по IP Lab Gruppen LM 44 (7 шт.);

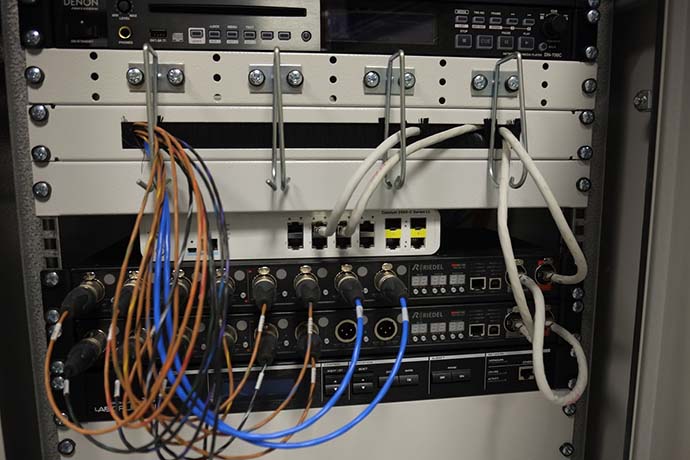

• система маршрутизации Riedel Mediornet;

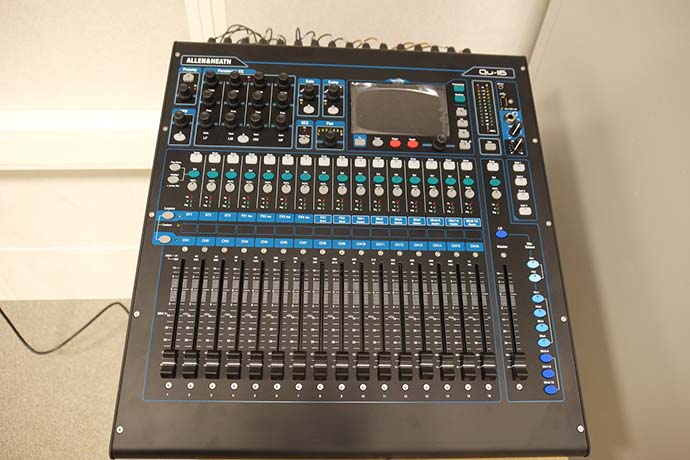

• микшерный пульт Allen & Heath QU-16 (4 шт.);

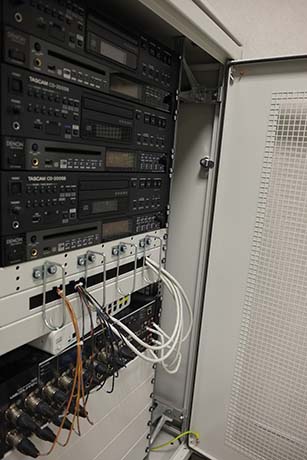

• проигрыватель Tascam cd-200sb (7 шт.);
• сетевой медиаплеер Denon DN-700C (7 шт.);

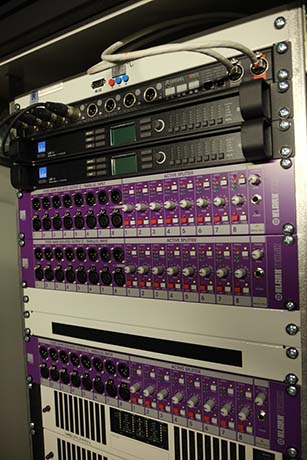

• аналоговый сплиттер Klark Teknik (9 шт.);
• активные мониторы Focal CMS 65 (8 шт.);
• коммутатор Cisco Catalyst 2960C (5 шт.);
• консоль оператора (4 шт.);
• телекоммуникационные шкафы ZPAS (12 шт.);

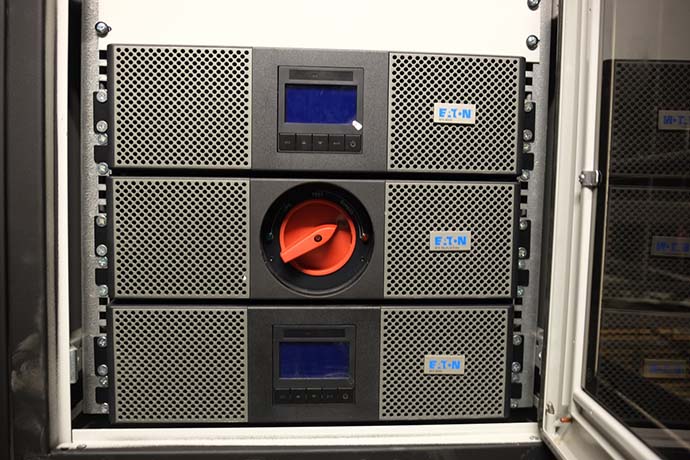

• источник бесперебойного питания Eaton (7 шт.).

Результат проекта

Спроектирована и установлена система звукоусиления залов комплекса ''Экспофорум''. Установлен самый большой в Европе моторизированный киноэкран. Применение новейших аудио- и мультимедийных технологий позволило в короткий срок оснастить один из крупнейших в мире конгрессно-выставочных центров. В результате выполненных работ залы международного конгресс-центра оснащены современным, цифровым оборудованием для формирования звуковых программ, проведения презентаций, пресс-конференций и других общественных, деловых и выставочных мероприятий любого уровня и масштаба.
