Оснащение киноконцертного зала при ограниченном бюджете

Исходные данные

Ввиду большой удалённости Дома культуры в пгт Ленингор, у компании-интегратора проекта не было возможности совершить отдельный выезд на объект для фотосессии, поэтому все фотоматериалы были отсняты "в боевых условиях".

Перед специалистами компании «С.Т.Д.» была поставлена задача создания комплекса аппаратуры, позволяющего использовать зал ДК для максимально широкого круга задач: демонстрации кинофильмов, проведения концертов, спектаклей, собраний, лекций и т. п. Кроме того, ввиду ограниченности бюджета, дублирование систем (например, отдельные системы звукоусиления для кино и концертов) было категорически нежелательно.

Реализация проекта

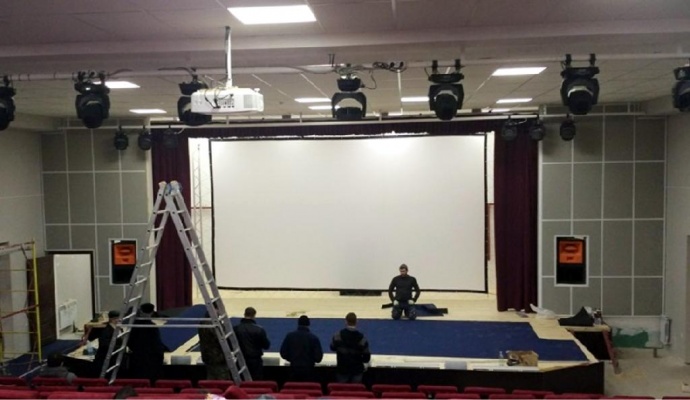

Система звукоусиления позволяет озвучивать кинофильмы в формате 5.1. В качестве основных (фронтальных) применены трёхполосные рупорные АС, размещённые в порталах сцены. Для воспроизведения низкочастотной составляющей применён 24-дюймовый сабвуфер, установленный за звукопрозрачным экраном, там же располагаются активные АС центрального канала. Тыловые каналы воспроизводятся компактными АС, установленными на стенах зрительного зала. Для улучшения разборчивости звука в первых рядах зрительного зала на краю сцены установлены дополнительные малогабаритные АС (front-fill).

Для проведения концертных мероприятий в рубке операторов установлен микшерный пульт, в планшете сцены предусмотрены 2 лючка для подключения микрофонов и других источников звука. Во время проведения концертов активные АС центрального канала могут использоваться в качестве мониторов. Система звукоусиления укомплектована трёмя беспроводными и тремя проводными вокальными микрофонами, этого должно хватить для небольших самодеятельных коллективов. В случае необходимости озвучивания профессионального музыкального коллектива, к системе можно подключить дополнительные микрофоны, комбоусилители, электронные музыкальные инструменты и т. п.

Ядром системы звукоусиления является цифровая аудиоплатформа. Благодаря этому прибору система звукоусиления не требует какой-либо перенастройки для работы в режимах кинопоказа или концерта. Кроме того, аудиоплатформа осуществляет разделение частотного диапазона, эквализацию и защиту АС и усилителей от перегрузки.

Из соображений экономии было решено отказаться от установки «настоящего» кинотеатрального проектора с системой демонстрации прокатных цифровых кинофильмов. Для демонстрации видеоматериалов применён обычный мультимедийный проектор.

Для освещения сцены применяются только приборы в поворотном корпусе, от применения статичных прожекторов (за исключением линейных светильников рампы) решено было отказаться. Все установленные световые приборы - светодиодные. Четыре мощных wash-прожектора обеспечивают фронтальную заливку, четыре spot-прожектора - акцентое освещение и световые эффекты. Установленные на втором софите поворотные прожекторы класса B-Eye формируют многолучевые эффекты для концертных мероприятий и работают в качестве контрового освещения для спектаклей. Для управления световыми приборами применён профессиональный световой пульт.

Антрактно-раздвижной занавес может закрывать проекционный экран при проведении конференций, а также (в открытом состоянии) выполнять роль плана кулис для спектаклей.

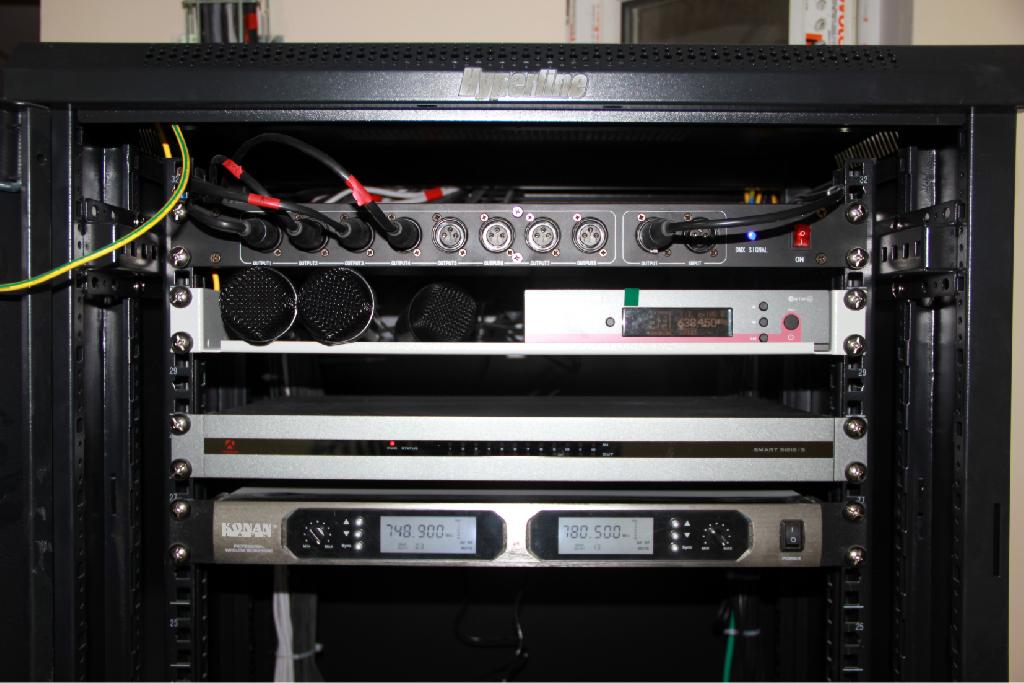

Сплиттер сигнала DMX обеспечивает бесперебойную работу светового оборудования, даже в случае обрыва или замыкания одной из линий. Антенны радиосистем выведены в зрительный зал, что обеспечивает уверенный приём микрофонов в любой точке сцены. Все радиомикрофоны способны изменять несущую частоту. Цифровая аудиоплатформа обеспечивает маршрутизацию звуковых сигналов таким образом, что система звукоусиления работает «прозрачно» для оператора - необходимо лишь включить звуковоспроизводящее оборудование.

Цифровые усилители мощности при более чем скромных габаритах обеспечивают впечатляющие показатели выходной мощности. Кроме этого, их КПД близок к идеальному, а усилитель класса TD при КПД цифровых усилителей характеризуется точностью передачи звукового сигнала, характерной для аналоговых УМЗЧ.

Рупорные акустические системы изготовлены мудрыми и трудолюбивыми людьми в одной дружественной стране, расположенной к юго-востоку от нашей. Это довольно качественная копия акустики одного из самых дорогих и качественных брендов, производимых северо-западнее нашей страны. Главной изюминкой этой акустики является конструкция среднечастотного рупора, благодаря чему характеристика направленности у этих АС существенно равномернее, чем у классических двух- и трёхполосных систем.

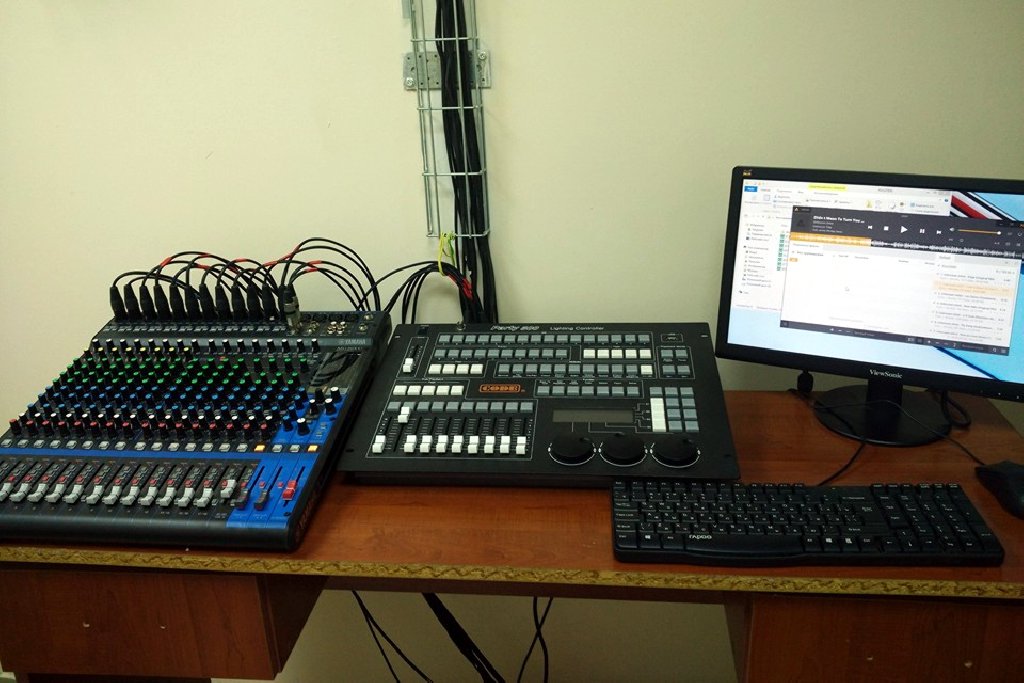

На рабочем месте оператора размещаются: микшерный пульт, пульт светооператора, монитор и клавиатура компьютера оператора. Вся остальная аппаратура (включая сам компьютер) размещена в рэковом шкафу. Световой пульт оснащён т. н. сабмастерами, то есть, оператор может запустить световое шоу или включить определённую сцену освещения одним движением фейдера сабмастера.

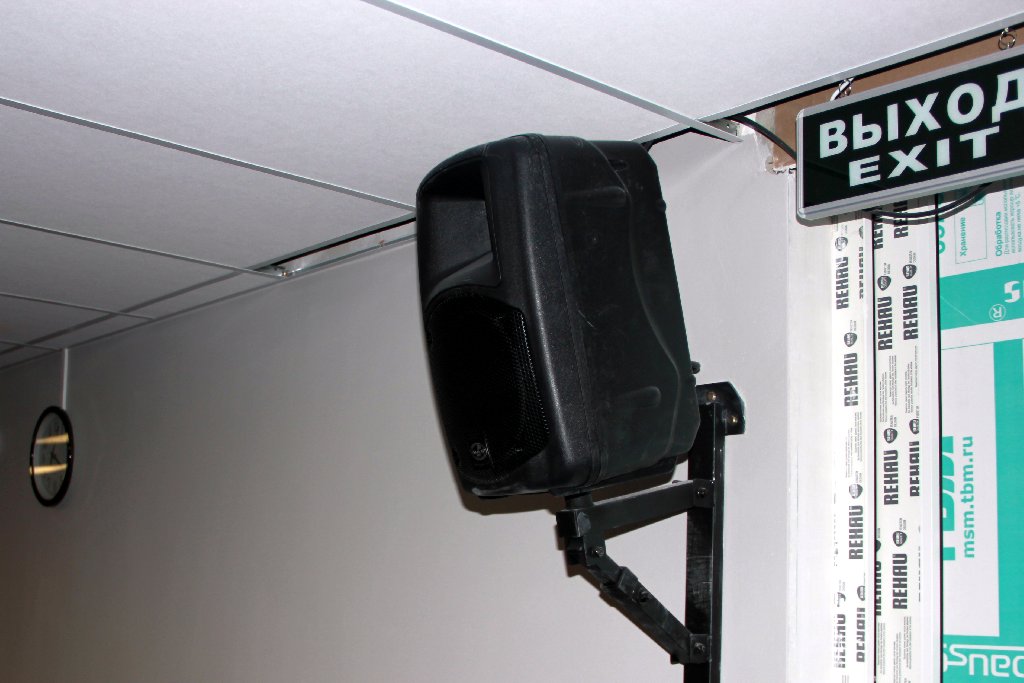

Тыловые акустические системы, несмотря на скромные габариты, обеспечивают достаточное звуковое давление для восприятия пространственных эффектов многоканального звукового сопровождения кинофильмов.

Дорога антрактно-раздвижного занавеса оснащена ручным приводом. В условиях жёсткой экономии бюджета, а также с учётом того, что занавес будет использоваться сравнительно редко, применение электропривода было принято нецелесообразным. В данном зале применяется однотрековая дорога занавеса.

Во время работы системы звукоусиления звучание малогабаритных АС ближней зоны практически невозможно различить. Но если их внезапно выключить, первые ряды зрительного зала сразу почувствуют резкое ухудшение разборчивости звука, поскольку они находятся «на периферии» диаграммы раскрытия фронтальных АС.

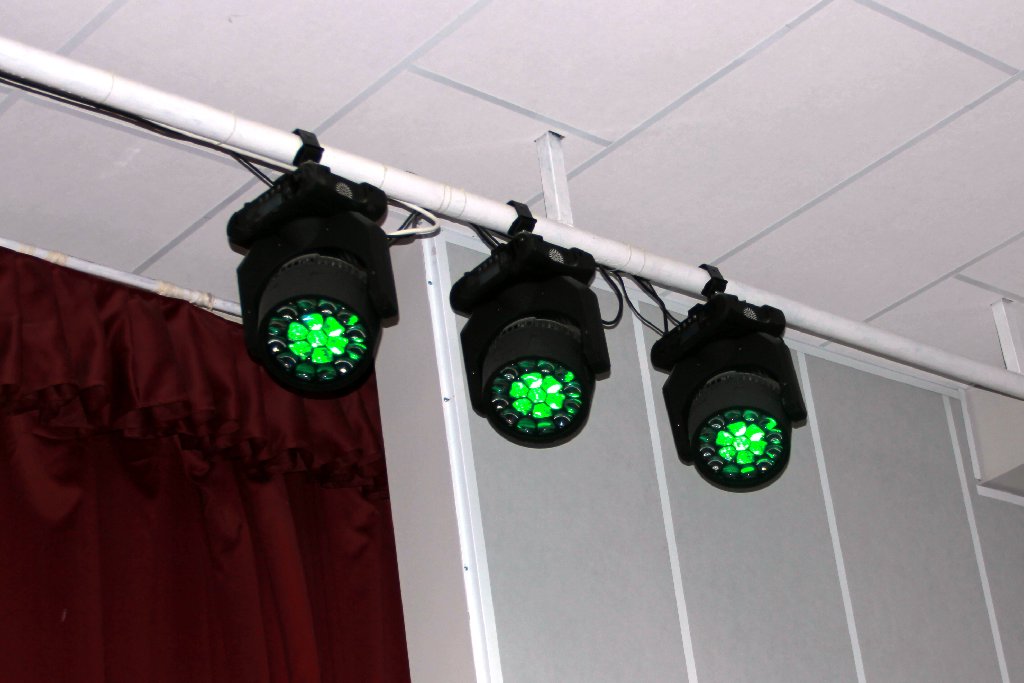

Прожекторы класса B-Eye являются одной из последних новинок световой индустрии. Главное их отличие от обычных wash-прожекторов - поворотная матрица линз, благодаря чему они могут генерировать эффект «лунный цветок». Вдобавок к этому реализовано отдельное управление каждым светодиодом, и функция zoom, что позволяет прибору также работать в режимах «wash» и «beam».
