Оснащение Международного зала заседаний ИГУ в Магасе

Задачи проекта

• Установка коллективной системы отображения, не требующей постоянного обслуживания.
• Установка аудиоконференц-системы, в которой приоритет выступления имели бы два участника.
• Установка системы синхроперевода, поддерживающей несколько языков.
• Установка системы видеоконференцсвязи со встроенным сервером на 4 участников.
• Установка системы технологического телевидения формата FULL HD.
• Возможность последующего вывода аудио и видео контента на систему документирования и WEB-трансляции, и для журналистов.
• Установка системы озвучивания с зональным распределением.
• Независимый вывод изображения на коллективный экран (Источник сигнала - АРМ оператора х 2 шт., камера технологического телевидения х 2 шт., документ камера х 1 шт.,)
• Возможность передачи контента удаленной стороне в режиме ВКС.
• Управление комплексом с рабочего места оператора.
• Технические средства оператора, расположенные в зале, имеющие допустимый уровень шума.
• Скрытая прокладка кабелей и коммутационных элементов.
• Высокая надёжность работы комплекса и составляющих.

Стадии реализации проекта

• Обследование объекта на этапе строительства.
• Выявление особенностей помещения.
• Консультация заказчика и рекомендации в выборе оптимального решения.
• Совместная работа по выбору мебельного решения.
• Создание технико-коммерческого предложения, разработка проекта.
• Поставка и монтаж оборудования, пуско-наладка оборудования.
• Сдача комплекса в эксплуатацию, обучение представителей заказчика.
• Выпуск рабочих документов, схем и чертежей.
• Обучение техника-оператора зала.

Для реализации поставленных задач было выбрано следующее оборудование:

• Коллективный ЖК-дисплей NEC диагональю 40 дюймов - 5 шт.
• Специализированное мебельное решение для крепления ЖК дисплеев - 1 шт.
• Монитор оператора 19,5 дюймов - 3 шт.
• Пульт делегата с микрофоном на длинной ножке 488 мм. CCS-DL - 23 шт.
• Пульт председателя с микрофоном на длинной ножке 488 мм. CCS-CML - 2 шт.
• Центральный блок управления и питания с функцией подавления обратной связи CCS-CUD - 2 шт.
• Цифровой передатчик BOSCH [INT-TX04] на 4 канала, оптический интерфейс для DCN NG - 1 шт.
• Панель переводчика BOSCH [LBB3222/04] 6-канальная с громкоговорителем - 1 шт.

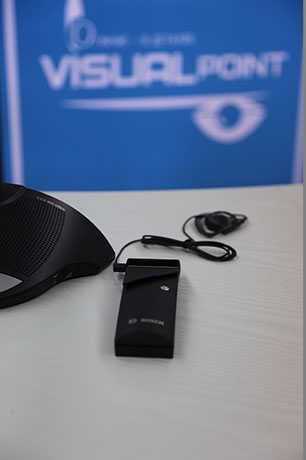

• Цифровой ИК излучатель BOSCH средней мощности - 1 шт.
• Цифровой ИК приемник BOSCH на 4 канала - 30 шт.
• Дополнительные приборы и аксессуары системы синхроперевода BOSCH - 1 шт.
• PTZ-камера FULL HD, SDI out - 4 шт.
• Коммутатор 4:1 HD-SDI 3G и SDI 6241HDXL - 1 шт.
• Джойстик для контроля камер RS232 - 1 шт.
• Мультивьювер SDI Matrox MicroQuad - 1 шт.
• Усилитель-распределитель 1:2 сигнала SDI Kramer VM-2HD - 2 шт.
• Кодек ВКС LifeSize Team 220 - 1 шт.
• Акустическая система BOSE FreeSpace® DS 16 F - 12 шт.
• Усилитель-микшер BOSE FreeSpace® DXA2120 Mixer Amplifier 230V - 1 шт.
• Аудио микшер Ecler DAM514 - 1 шт.
• Подавитель ОАС BEHRINGER FBQ2496 - 1 шт.
• Радиомикрофон ручной SHURE BLX288E/PG58 K3E 606-638 MHz - 1 шт.
• АРМ оператора (системный блок, клавиатура, мышь) - 2 шт.
• Документ камера Aver Vision - 1 шт.
• KVM свитчер ATEN < CS692 > - 2 шт.
• Скан конвертор BLACKMAGICDESIGN Mini Converter SDI to HDMI, CONVMBSH - 1 шт.
• Матричный коммутатор 4x4 HDMI Kramer VS-44HN.
• Усилитель-распределитель 1:2 сигнала HDMI Kramer VM-2Hxl - 2 шт.
• Комплект устройств для передачи сигналов HDMI по витой паре (Kramer PT-571 + Kramer PT-572) - 1 шт.
• Набор кабелей коммутационных кабелей и приборов, разъёмов, переходников и расходных материалов - 1 шт.
• Коммутатор Ethernet неуправляемый HP V1410-24 - 1 шт.
• Коммутатор Ethernet неуправляемый HP V1410-8 Switch - 1 шт.
• Стабилизатор напряжения Ресанта АСН-5000/1-ЭМ - 1 шт.
• Шкаф для оборудования ЦМО ШТК-М-33.6.6-1ААА с полками и аксессуарами - 1 шт.
• Комплект ЗИП - 1 шт.

Особенности

• Срок поставки, монтажа и пуско-наладочных работ составлял всего лишь 2 месяца.
• Высокие требования к надежности и функциональности комплекса, ограниченный бюджет.
• Стол оператора и шкаф с оборудованием должны находится в разных помещениях.

Реализация

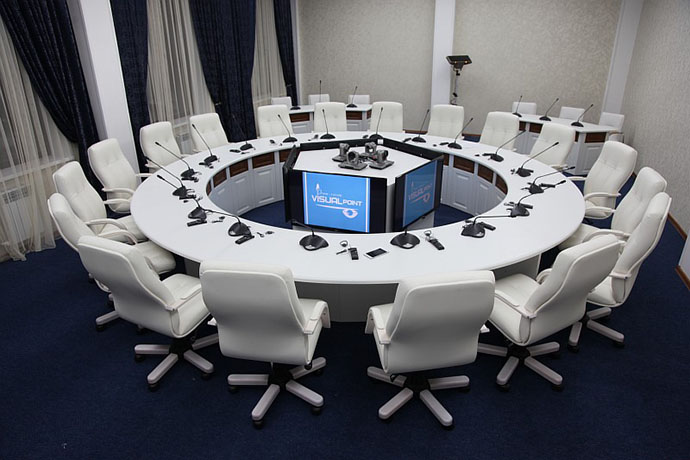

Проект был начат "с нуля" - голые стены и отсутствие окон. Заказчик проявил профессионализм, обратившись к интегратору именно на этом этапе. Это позволило самым оптимальным образом рассчитать план кабельных трасс, а также проложить все кабели скрытно.

На первом этапе были закуплены и проложены все необходимые коммутационные кабели, впоследствии "замурованные" в бетон. Особой стратегической задачей являлась целостность всех кабельных трасс в процессе проведения строительных работ подрядчиком. Большинство кабелей были дублированы и разведены различным способом - на случай форс-мажорных обстоятельств,  не зависящих от интегратора.

Электрикой подрядчик также занимался самостоятельно - это позволяло быть уверенными в том, что всё оборудование будет запитано от одной фазы. Зал был поделён на несколько групп и впоследствии установлен электрический распределительный щиток.

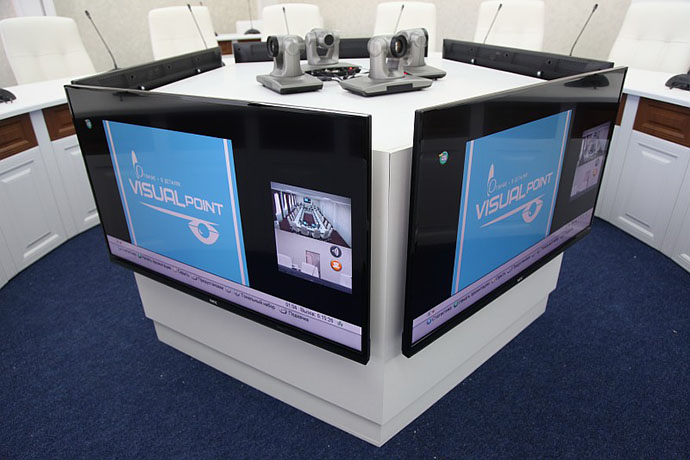

При установке коллективных ЖК-дисплеев проблем не возникло. Все коммутационные кабели и приборы были спрятаны внутри мебельной конструкции. Дисплеи установлены на оптимальной высоте для комфортного обзора всеми участниками.

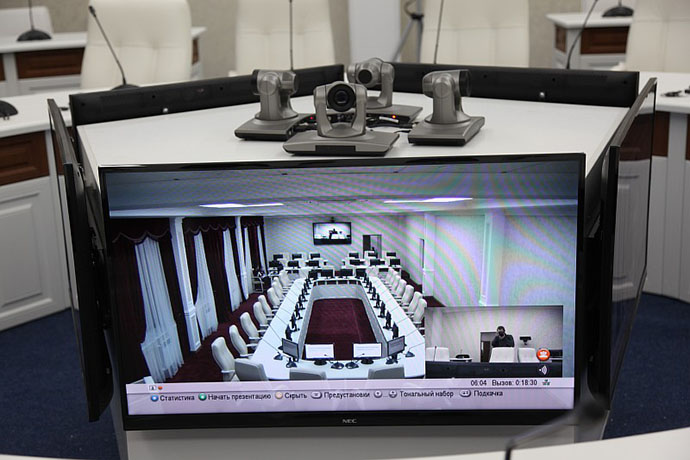

Сверху над ЖК-дисплеями были установлены камеры технологического телевидения. В качестве стандарта передачи видеосигнала был выбран HD-SDI. В качестве коммутирующего оборудования были выбраны бренды Kramer, Matrox и Blackmagic. Для удобства управления системой были созданы наиболее востребованные ракурсы камер и сохранены в виде многочисленных пресетов.

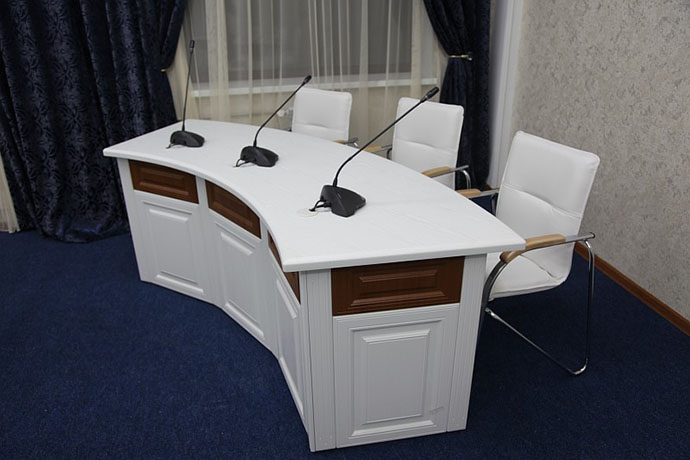

Пульты аудиоконференц-системы были симметрично выставлены, намечены технологические отверстия для наиболее эстетичного вывода всех кабелей. Изготовлением отверстий и заглушек занималась профессиональная мебельная компания подрядчика. Все кабели были аккуратно стянуты и уложены. Много времени ушло на прокладку кабелей внутри поверхности столов, изначально не имеющих кабельных планировок.

При установке потолочных акустических систем сигнальные кабели были проложены в ПВХ-трубе, каждая из колонок - подвешена страховочным тросом к основному потолку. Как и планировалось, система озвучивания была поделена на 2 зоны.

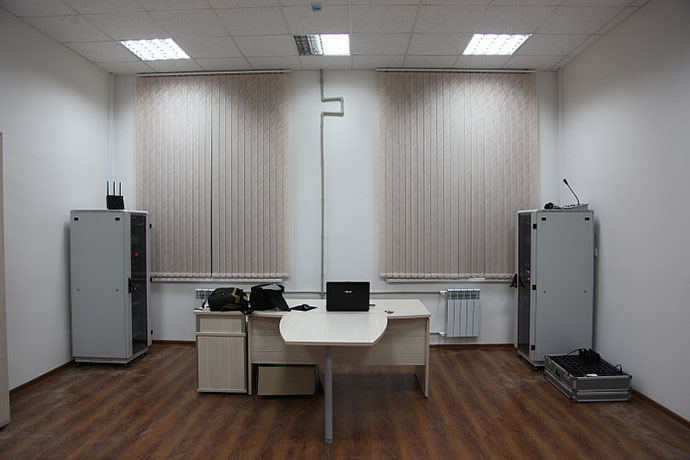

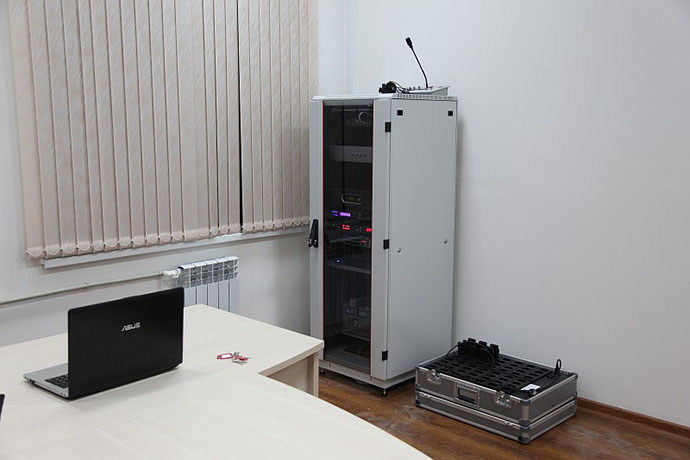

По мере монтажа комплекса наполнялся и шкаф с оборудованием, находящийся в техническом помещении. Все устанавливаемые подсистемы работали круглые сутки - для "обкатки" надёжности и выявления неполадок,  но обошлось без сюрпризов - проект был построен на надёжном, проверенном оборудовании.

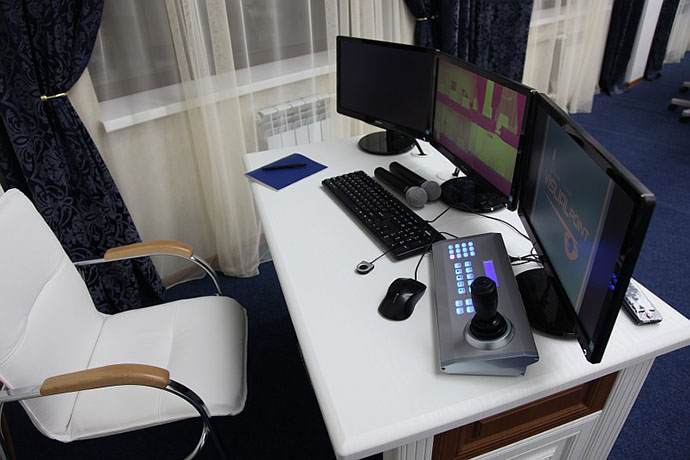

На заключительном этапе был собран стол оператора, в котором компактно и эстетично было размещено все коммутационное оборудование. Далее последовала настройка и программирование всего комплекса в целом, проверка сценариев работы оборудования и попутное обучение технического специалиста заказчика.

Заключение

Система отображения. Коллективные ЖК-дисплеи диагональю 40 дюймов обеспечили хорошую видимость и достаточную яркость изображения.

Аудиоконференц-система. Все пульты были расставлены оптимальным образом, обеспечивая отчётливую слышимость речи и комфортную посадку за столом. Встроенный подавитель обратной акустической связи прекрасно справился со своей задачей. В дополнение частотная коррекция при помощи цифрового матричного микшера позволила добиться превосходного результата. Для возможности мобильных докладов были установлены беспроводные ручные микрофоны, также прошедшие тракт Эхо-подавления.

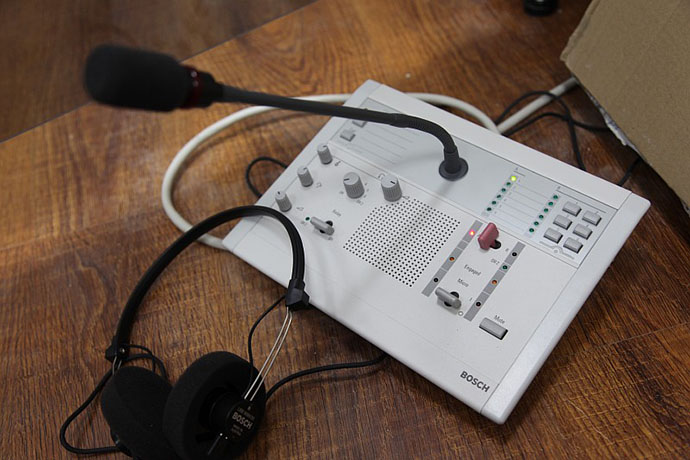

Система синхроперевода. Система синхроперевода идеально справляется со своей задачей. Установка двух мобильных излучателей позволяет иметь уверенный приём в любой точке помещения. Для мобильных излучателей установлены розетки в стене - это позволяет при необходимости отключать и выносить излучатели из зала. Пульт переводчика находится в соседнем помещении. Помимо аудио-контроля, переводчик может видеть изображение с PTZ камер, установленных в зале.

Система озвучивания. Установка 12-ти потолочных акустических систем позволило добиться достаточно равномерного звукового поля. Система BOSE прекрасно передаёт речевой диапазон, обеспечивая идеальную разборчивость и слышимость всем участникам. Регулировка громкости над круглым и маленькими столами осуществляется раздельно.

Система управления. Весь процесс управления полностью сконцентрирован за рабочим местом оператора. При помощи цифрового интерфейса оператор имеет возможность:

• выводить необходимый источник сигнала на каждую из групп системы отображения.
• регулировать общую громкость и уровень сигнала каждого аудио-источника.
• управлять камерой PTZ с пульта управления.
• создавать и обслуживать сеанс видеоконференц-связи.
• нажатием одной кнопки переключать презентации между АРМ оператора и АРМ.
