Оснащение Центра управления в кризисных ситуациях в Ингушетии

В настоящее время Главное управление МЧС России по Республике Ингушетия является территориальным органом МЧС России, специально уполномоченным для осуществления функций в области ГО, защиты населения и территорий от ЧС природного и техногенного характера, обеспечения пожарной безопасности и безопасности людей на водных объектах на территории Республики Ингушетия.

Задача проекта

Оснащение мультимедиа оборудованием различных помещений ведомства, среди которых:

Зал заседаний оперативного штаба (ЗЗОШ)

• Установка коллективной системы отображения
• Установка видеокамеры PTZ высокого разрешения для участия в сеансах ВКС
• Установка проводных и беспроводных микрофонов
• Установка системы озвучивания
• Установка АРМ оператора
• Скрытая прокладка кабелей и коммутационных элементов
• Управление комплексом при помощи системы интегрированного управления, разработка интерфейса
• Высокая надёжность работы комплекса и составляющих

Помещение комиссии по чрезвычайным ситуациям (КЧС)

• Установка коллективной системы отображения - видеостены, на базе ЖК-дисплеев с ультратонким кантом в количестве 4 шт
• Установка персональной системы отображения (мониторы) для каждого из участников
• Установка трибуны с возможностью управления АРМ оператора при помощи сенсорного дисплея. Трибуна должна быть оборудована микрофонным пультом для выступающего

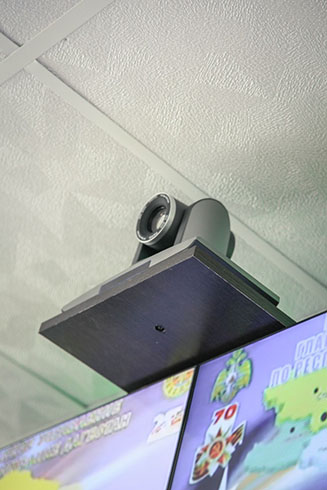

• Установка видеокамер PTZ высокого разрешения для участия в сеансах ВКС, 3 шт
• Установка аудиоконференц-системы для всех участников
• Установка системы озвучивания
• Установка АРМ оператора
• Скрытая прокладка кабелей и коммутационных элементов
• Управление комплексом при помощи системы интегрированного управления, разработка интерфейса
• Высокая надёжность работы комплекса и составляющих

Отделение дежурной смены (ОДС):

• Установка коллективной системы отображения - видеостены - на базе ЖК-дисплеев с ультратонким кантом в количестве 8 шт

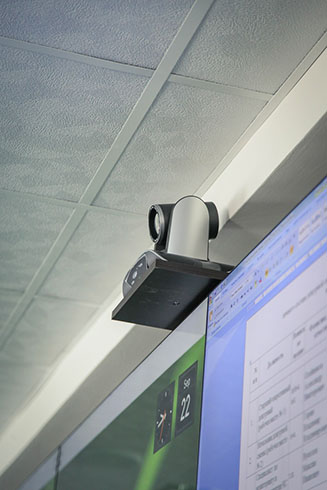

• Установка видеокамер PTZ высокого разрешения для участия в сеансах ВКС, 1 шт
• Установка аудиоконференц-системы для всех участников
• Установка системы озвучивания
• Скрытая прокладка кабелей и коммутационных элементов
• Управление комплексом при помощи системы интегрированного управления, разработка интерфейса
• Высокая надёжность работы комплекса и составляющих

Для реализации поставленных задач было выбрано следующее оборудование

Помещение зала заседаний оперативного штаба:

• ЖК дисплей SONY диагональю 55 дюймов - 1 шт
• Видеокамера PTZ высокого разрешения Prestel HD - 1 шт
• Встраиваемая в потолок акустическая система Audac - 4 шт
• Комплект устройств для передачи сигналов DVI по оптоволоконному кабелю

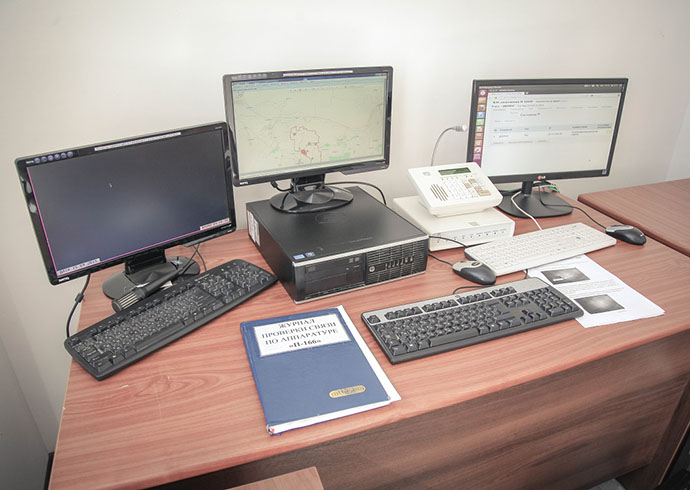

• АРМ оператора (системный блок, монитор, клавиатура, мышь) - 1 шт
• Радиомикрофон ручной AKG - 2 шт
• Микрофон направленного действия AKG - 1 шт
• Планшет для управления комплексом iPad - 1 шт
• Интерфейс системы интегрированного управления Crestron - 1 шт
• Дополнительные коммутационные кабели и приборы - комплект

Помещение комиссии по чрезвычайным ситуациям:

• Коллективный ЖК-дисплей видеостены диагональю 55 дюймов - 4 шт
• Мониторы участников DELL
• Сенсорный дисплей трибуны Sharp
• Видеокамера PTZ высокого разрешения Prestel HD - 3 шт
• Встраиваемая в потолок акустическая система Audac - 8 шт
• Пульт делегата с микрофоном 50 см Televic D-Cerno - 18 шт
• Пульт председателя с микрофоном 50 см Televic D-Cerno - 1 шт
• АРМ оператора (системный блок, монитор, клавиатура, мышь) - 1 шт
• Планшет для управления комплексом iPad - 1 шт
• Интерфейс системы интегрированного управления Crestron - 4 шт
• PTZ пульт для ручного управления камерами - 1 шт
• Комплект устройств для передачи сигналов DVI по оптоволоконному кабелю
• Усилитель распределитель сигнала HDMI-комплект
• Дополнительные коммутационные кабели и приборы - комплект

Отделение дежурной смены:

• Коллективный ЖК-дисплей видеостены диагональю 55 дюймов - 8 шт
• Видеокамера PTZ высокого разрешения Prestel HD - 1 шт
• Встраиваемая в потолок акустическая система Audac - 8 шт
• Пульт делегата с микрофоном 30 см Televic D-Cerno - 10 шт
• Планшет для управления комплексом iPad - 1 шт
• Интерфейс системы интегрированного управления Crestron - 2 шт
• PTZ пульт для ручного управления камерами - 1 шт
• IP телефон Cisco - 10 шт
• Беспроводная гарнитура Jabra PRO - 10 шт
• Комплект устройств для передачи сигналов DVI по оптоволоконному кабелю
• Усилитель распределитель сигнала HDMI - 12 шт
• Дополнительные коммутационные кабели и приборы - комплект

Помещение серверной:

• Матричный коммутатор видео Kramer 32 х 32 - 1 шт
• Матричный коммутатор аудио Symetrix 8 х 8 - 1 шт
• Графический процессор видеостены VISUALPOINT (для помещения ОДС) - 1 шт
• АРМ - источник сигнала - 2 шт
• Устройство записи сеансов ВКС Epiphan - 1 шт
• Кодек видеоконференц-связи Cisco - 3 шт
• Центральный блок управления системой аудиоконференц-связи Televic - 1 шт
• Усилитель мощности звуковой Audac - 3 шт
• Система интегрированного управления Crestron - 1 шт
• Сетевой коммутатор Cisco - 3 шт
• Источник бесперебойного питания - 2 шт
• Комплект устройств для передачи сигналов DVI по оптоволоконному кабелю
• Дополнительные коммутационные кабели и приборы - комплект
• Шкаф для оборудования - 2 шт

Стадии реализации проекта:

• Обследование объекта на этапе строительства
• Выявление особенностей помещений
• Консультация заказчика и рекомендации в выборе наиболее оптимального решения
• Совместная работа по выбору мебельных решения, особенностей
• Создание технико-коммерческого предложения, разработка рабочего проекта
• Поставка и монтаж оборудования, программирование
• Сдача комплекса в эксплуатацию, обучение представителей заказчика
• Выпуск рабочих документов, схем и чертежей, инструкции по эксплуатации

Особенности проекта:

• Срок поставки, монтажа и пуско-наладочных работ составлял 3 месяца
• Высокие требования к надежности и функциональности комплекса, ограниченный бюджет
• Сложные стены и бетон высшей марки с многочисленными железными перегородками
• Высокий уровень радиопомех
• Большое расстояние до серверной с центральным и управляющим оборудованием

Выполняемые функции:

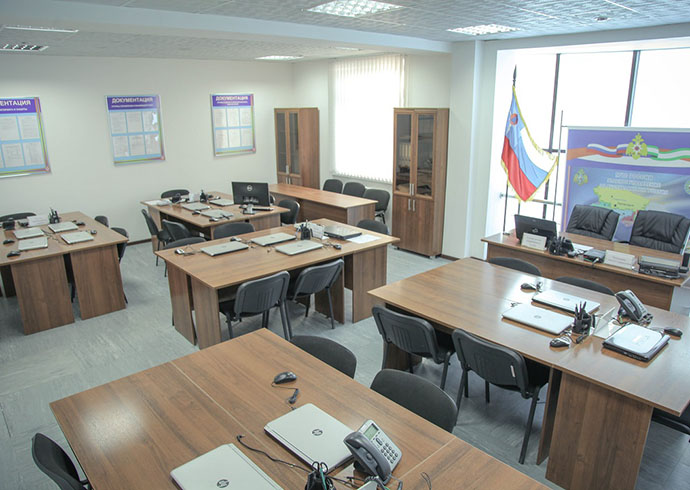

Помещение зала заседаний оперативного штаба (ЗЗОШ):

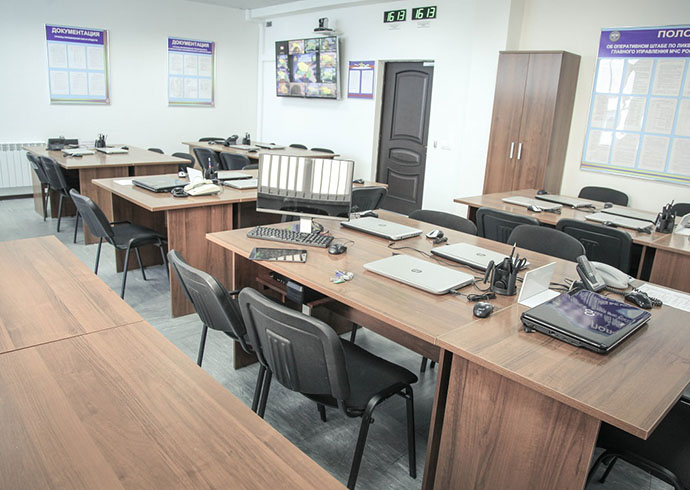

Коллективным средством отображения служит ЖК-дисплей SONY диагональю 55 дюймов и с разрешением 1920 х 1080 pix. На дисплей можно выводить видеосигналы со всех существующих в системе источников - АРМ оператора ЗЗОШ, АРМ операторов ОДС - 10 шт., АРМ контент - 2 шт., АРМ оператора КЧС, АРМ глонасс.

В помещении ЗЗОШ возможно проведение сеансов ВКС с использованием закрепленного за помещением кодека Cisco C40, управляемой PTZ видеокамерой и двух микрофонов (всенаправленный проводной и ручной беспроводной). Для автонаведения камеры используется планшет iPad, представляющий собой специально разработанный интерфейс системы интегрированного управления. В одном из сценариев работы предусмотрен режим просмотра сеансов ВКС, проходящих в помещениях ОДС и КЧС (видео и звук). При необходимости сеанс ВКС может быть записан для дальнейшего просмотра или ведения архива переговоров.

Система интегрированного управления дает возможность одним нажатием выбирать заранее подготовленные сценарии мероприятий, разработанные совместно с операторами связи ГУ МЧС. Интерфейс управления позволяет оперативно выбирать и регулировать уровни аудиосигналов (громкость акустической системы, чувствительность микрофонов, режим mute и многое другое), выбирать источник видеосигнала, включать и выключать оборудование, совершать вызовы ВКС (набор номера, принять, отклонить, записать, выбор источника контента). Система управления содержит интуитивно-понятный интерфейс, позволяющий управлять комплексом специалистам без технических навыков.

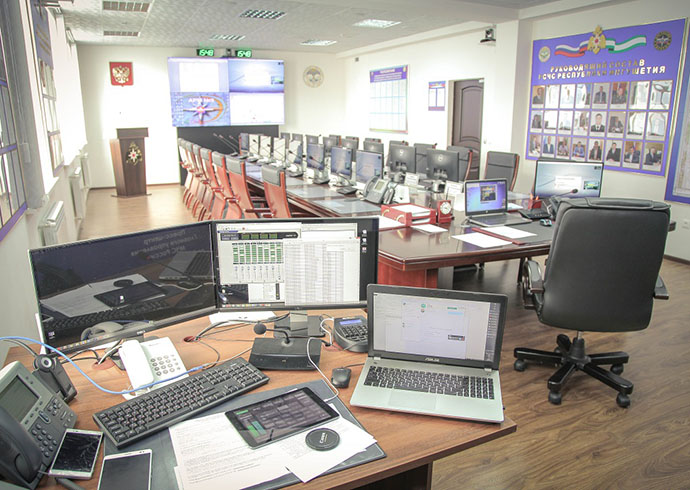

Помещение комиссии по чрезвычайным ситуациям:

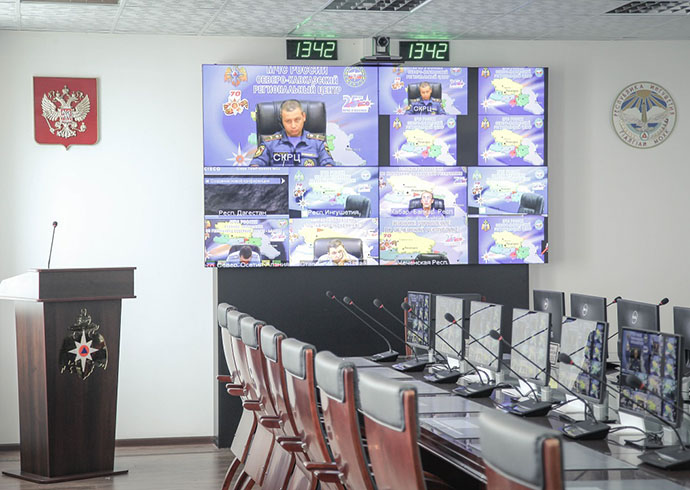

Коллективным средством отображения служит видеостена, состоящая из четырех ЖК-дисплей LG диагональю 55 дюймов и с разрешением 1920 х 1080 pix каждый. Общий кант при стыковке панелей не превышает 5 мм. Видеостена работает в режиме 24/7/365 и в двух форматах: единое изображение на весь экран и индивидуальное изображение на каждом из дисплеев. На видеостену можно выводить отображение всех существующих в системе источников видеосигнала - АРМ оператора КЧС, АРМ операторов ОДС - 10 шт., АРМ контент - 2 шт., АРМ оператора ЗЗОШ, АРМ глонасс. Основным сценарием в данном помещении является проведение селекторных совещаний, проходящих несколько раз в день.

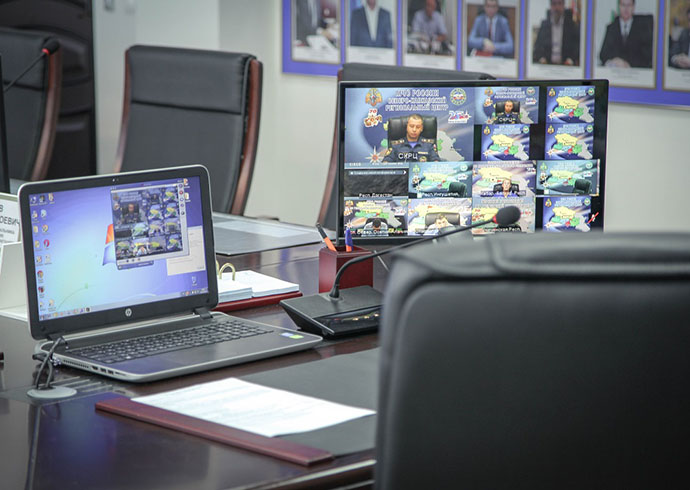

В качестве дублирующих средств отражения для участников используются мониторы DELL. Мониторы могут дублировать информацию видеостены, отображать независимое изображение (все существующие в системе видеосигналы), либо быть выключены.

В качестве системы аудиоконференц-связи используются микрофонные пульты Televic. При нажатии на кнопку активации пульта камера автоматически наводится на выступающего. Пульт председателя оборудован кнопкой приоритета на выступление. Всего в зале используются три PTZ видеокамеры, имеющие разрешение 1920 x 1080 pix. При необходимости камерами можно управлять в ручном режиме - при помощи пульта, расположенного у оператора.

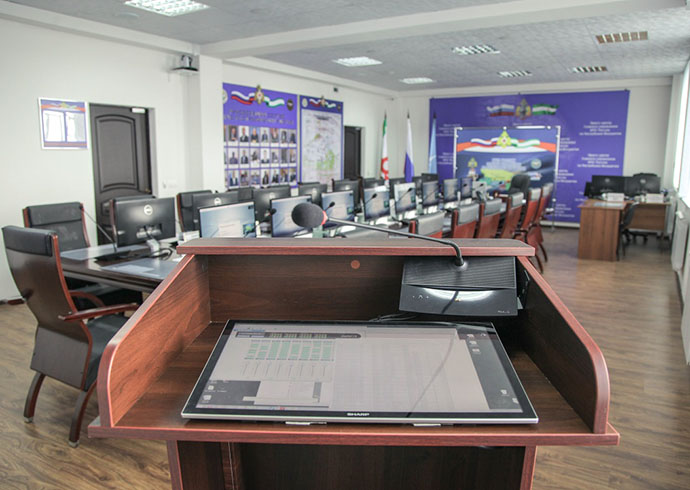

Участник также может читать доклад с расположенной возле видеостены трибуны. Последняя оборудована интерактивным сенсорным дисплеем и микрофонным пультом участника. При активации микрофонного пульта камера автоматически наводится на выступающего.

Система интегрированного управления позволяет одним нажатием выбирать заранее подготовленные сценарии мероприятий, разработанные совместно с операторами связи ГУ МЧС. Интерфейс управления дает возможность оперативно выбирать и регулировать уровни аудиосигналов (громкость акустической системы, чувствительность микрофонов, режим mute и многое другое), выбирать источник видеосигнала, включать и выключать оборудование, совершать вызовы ВКС (набор номера, принять, отклонить, записать, выбор источника контента). Система управления содержит интуитивно-понятный интерфейс, позволяющий управлять комплексом специалистам без технических навыков.

Отделение дежурной смены (ОДС):

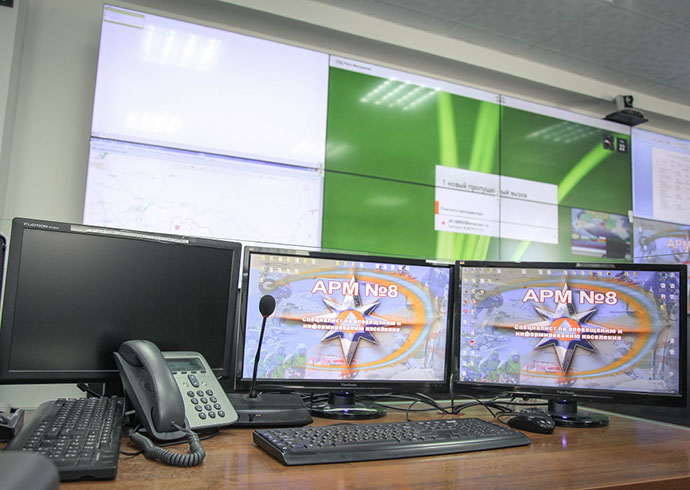

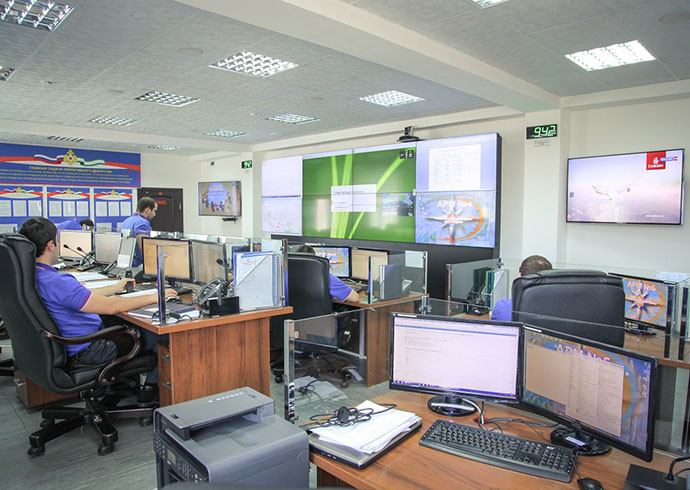

Коллективным средством отображения служит видеостена, состоящая из восьми ЖК-дисплеев LG диагональю 55 дюймов и общим разрешением 7680 х 2160 pix. Общий кант при стыковке панелей не превышает 5 мм. Для обеспечения высокой информационной ёмкости видеостена функционирует под управлением графического процессора, который обеспечивает высокое разрешение и возможность произвольного конфигурирования раскладки окон в реальном разрешении. Видеостена работает в режиме 24/7/365. На дисплей можно выводить видеосигналы со всех существующих в системе источников - АРМ оператора КЧС, АРМ операторов ОДС - 10 шт., АРМ контент - 2 шт., АРМ оператора ЗЗОШ, АРМ глонасс. Основным сценарием в данном помещении является отображение необходимых сведений, которые формируют операторы дежурной смены. В одном из окон находится изображение сеанса ВКС, проводимого в помещении КЧС. При необходимости оператор может включить прослушивание сеанса ВКС.

В качестве системы аудиоконференц-связи используются микрофонные пульты Televic. При нажатии на кнопку активации пульта камера автоматически наводится на выступающего. Пульт председателя оборудован кнопкой приоритета на выступление. Всего в зале используются одна PTZ видеокамера, имеющая разрешение 1920 x 1080 pix. При необходимости камера может управляться в ручном режиме при помощи пульта, расположенного у оператора.

Система интегрированного управления позволяет одним нажатием выбирать заранее подготовленные сценарии мероприятий, разработанные совместно с операторами связи ГУ МЧС. При помощи интерфейса управления можно оперативно выбирать и регулировать уровни аудиосигналов (громкость акустической системы, чувствительность микрофонов, режим mute и многое другое), выбирать источник видеосигнала, включать и выключать оборудование, совершать вызовы ВКС (набор номера, принять, отклонить, записать, выбор источника контента). Система управления содержит интуитивно-понятный интерфейс, позволяющий управлять комплексом специалистам без технических навыков.

Дополнительно:

Специалистами компании была разработана подробная инструкция по эксплуатации комплекса, содержащая описание принципов работы подсистем, оборудования и графические иллюстрации. Также был выпущен пакет проектной документации - рабочие чертежи, схемы коммутации (аудио, видео, сеть, управление, силовые установки), планы кабельных трасс, нумерация, расположение и серийные номера устройств и многое другое.
