Полное оснащение зала при минимальном бюджете: подробный разбор

Исходные данные

По словам интегратора проекта, оснащение актового Министерства сельского хозяйства Ставропольского края, стало для компании одним из самых интересных проектов последнего времени. С одной стороны, здесь задействован достаточно широкий и универсальный функционал, глубокая интеграция и автоматизация процессов управления, а с другой у заказчика были достаточно жёсткие требования к бюджету. Для решения задачи была применена стратегия сбалансированной оптимизации: максимальное удешевление тех позиций, которые не оказывают существенного влияние на функционал и общий уровень качества работы системы, и сохранение ключевых элементов системы на необходимом уровне. Например, замена итальянских трансляционных акустических систем (колонок) на аналогичные по параметрам китайские, конечно, будет заметна при воспроизведении музыки, но не окажет практически никакого влияния на качество воспроизведения разговорного голоса. В то время как отказ от цифровой аудиоплатформы в пользу обычного микшерного пульта можеть существенно «уронить» как качество звука, так и общую громкость системы звукоусиления, не говоря о множестве проблем, обусловленных человеческим фактором.

Комплекс проведенных работ/услуг

• проектирование

• поставка оборудования

• монтаж

• пусконаладка

• программирование системы управления

• программирование аудиоплатформы

• настройка системы звукоусиления

Реализация проекта

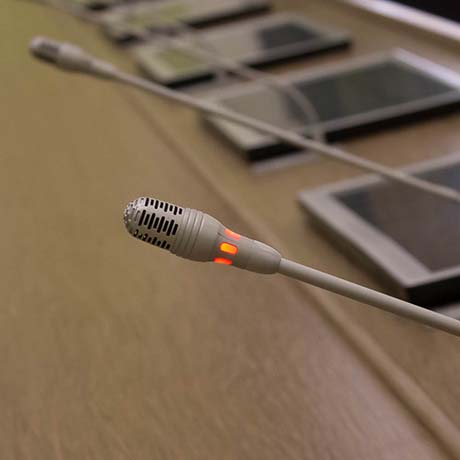

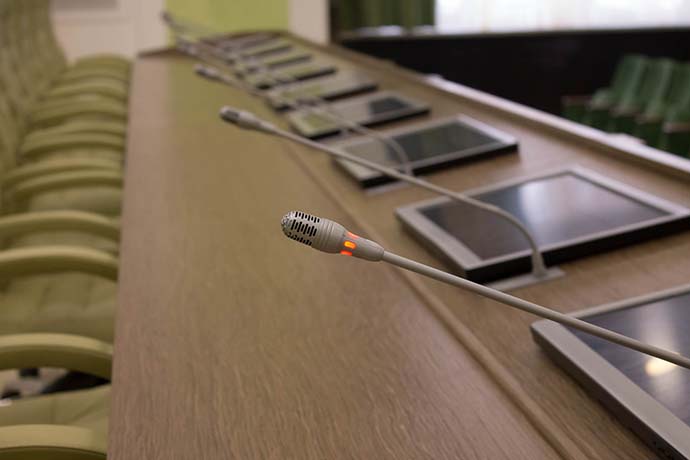

Конференционные мероприятия в обновленном актовом зале проводятся с помощью конференц-системы KONANlabs KCS-S218 в модификации «микс-минус», с врезными микрофонными пультами. На трибуне докладчика установлен микрофонный массив. «Микс-минус» в данном случае означает, что цифровая аудиоплатформа получает отдельные звуковые сигналы с трибуны, микрофонов председателя и всех остальных микрофонных пультов в столе президиума. В результате этого оператор имеет возможность отдельной регулировки громкости микрофонов председателя. И поскольку все 3 сигнала обрабатываются автоматическим микшером, это также повышает общий уровень громкости системы звукоусиления до возникновения акустической обратной связи.

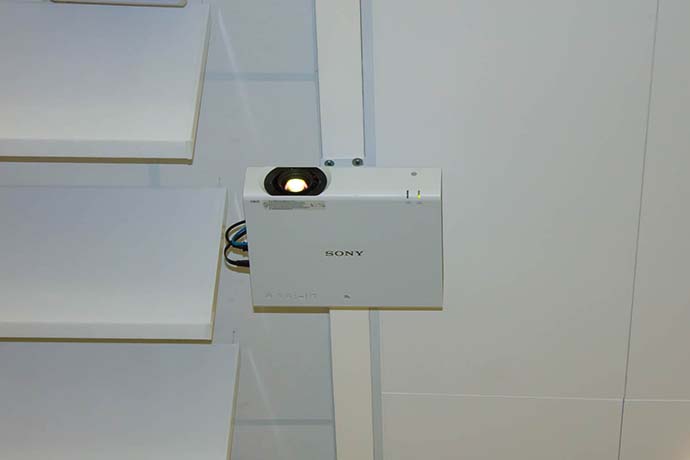

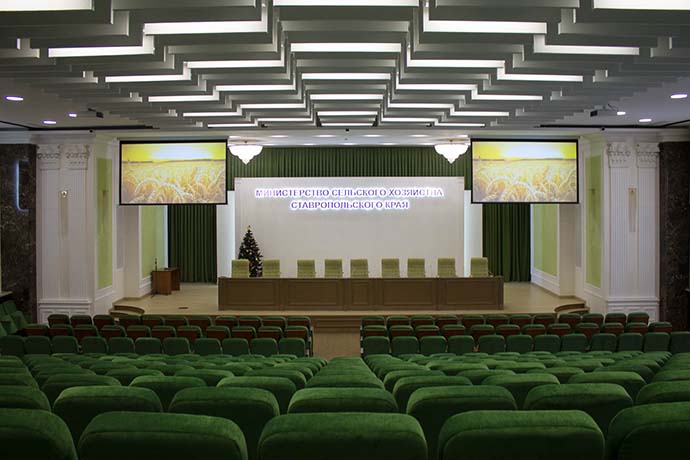

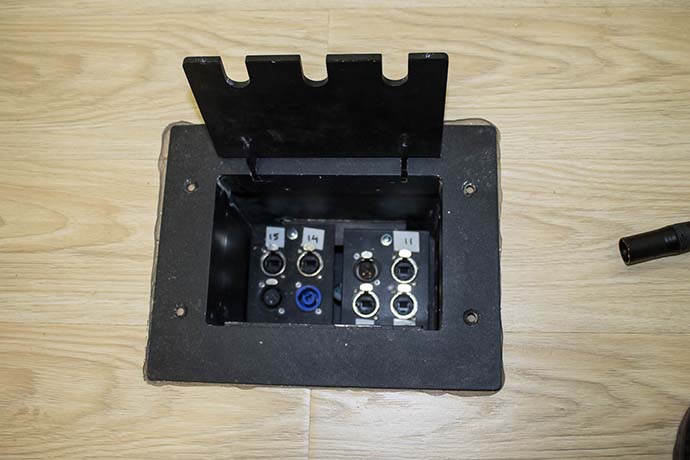

Стол президиума выполнен разборным, для быстрого монтажа/демонтажа система была скомплектована таким образом, что между сегментами стола проходят всего 3 кабеля: интерфейсный конференц-системы, HDMI для дисплеев и питающий. Предусмотрено также проведение мероприятий в формате «форум», для чего возле тыльной стены сцены установлены 2 коммутационных лючка с интерфейсными разъёмами конференц-системы. Два телевизора с напольными стойками установлены для отображения видеоинформации для участников форума. Отображение видеоинформации для зрительного зала осуществляется посредством двух LCD-проекторов, установленных на потолке зала. Моторизованные рулонные экраны могут быть оперативно убраны по окончании демонстрации видеоматериалов.

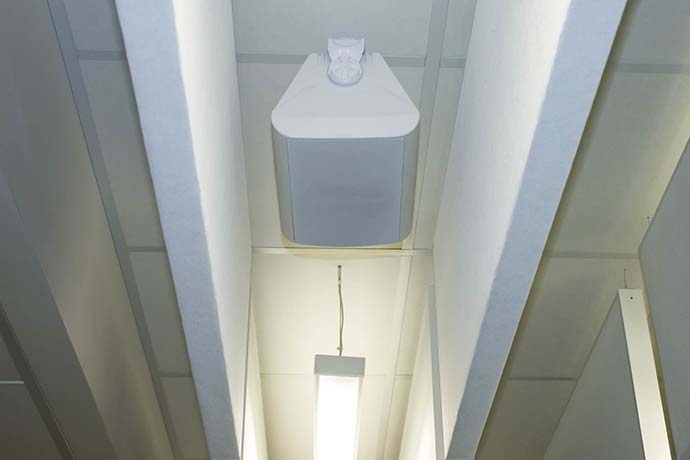

Система звукоусиления рассчитана, в основном, на передачу голоса с возможностью воспроизведения также звукового сопровождения видеофильмов и музыкальных материалов. Выполнена она по классической схеме: большое число громкоговорителей небольшой мощности, равномерно распределённых по потолку. Громкоговорители разделены на 2 зоны, что даёт возможность раздельной настройки ближней и дальней зоны. В свою очередь, такая схема уменьшает опасность возникновения акустической обратной связи (АОС). «Сердцем» системы звукоусиления является цифровая аудиоплатформа - мощный звуковой процессор, заменяющий собой не только целый шкаф аппаратуры, но, до определённой степени и звукооператора. Предусмотрена система распределения аудиосигнала с точками подключения телекамер; таким образом, операторы телеканалов при съёмке могут получать качественный звук напрямую от конференц-системы.

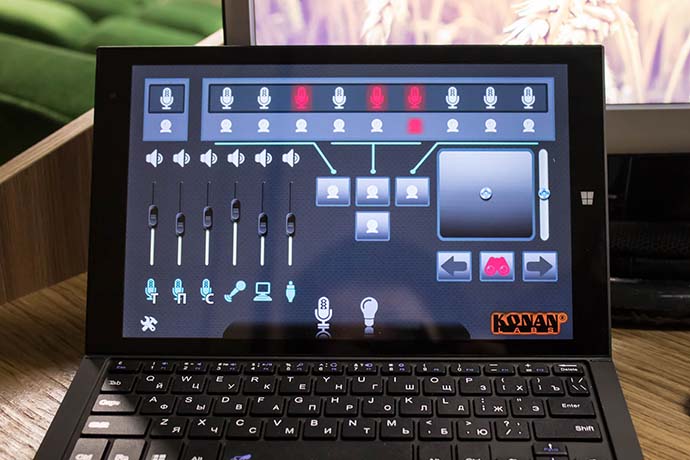

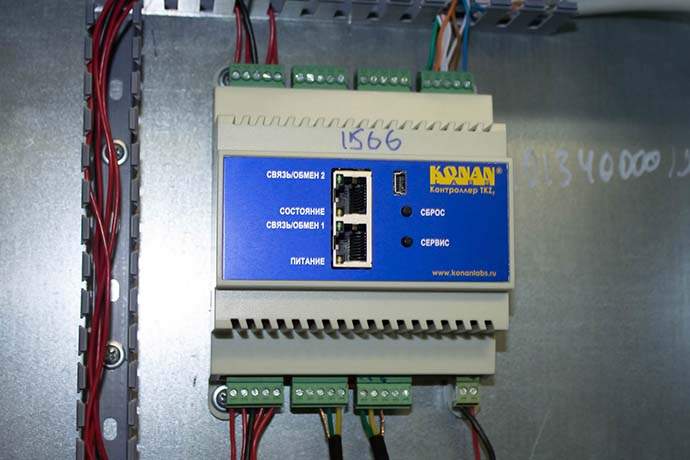

Освещение зала делится на 8 зон, которые помимо дежурного и общего освещения включают в себя люстры на сцене и бра в зале. При открытии проекционных экранов предусмотрено автоматическое отключение светильников, расположенных в непосредственной близости от них, для исключения паразитной засветки экранов. Освещение основной площади зала выполнено с возможностью диммирования, что позволяет дополнительно уменьшить паразитную засветку проекционных экранов, а также сэкономить электроэнергию. Освещением управляет отдельный контроллер, установленный в осветительном щите. Таким образом, система освещения никак не связана с центральным оборудованием зала и может работать при выключенном центральном контроллере зала. В то же время она подчиняется командам системы управления зала которая обеспечивает управление всеми необходимыми функциями комплекса аудио-видеоаппаратуры посредством одной сенсорной панели с индивидуально разработанным интуитивно-понятным русскоязычным интерфейсом управления.

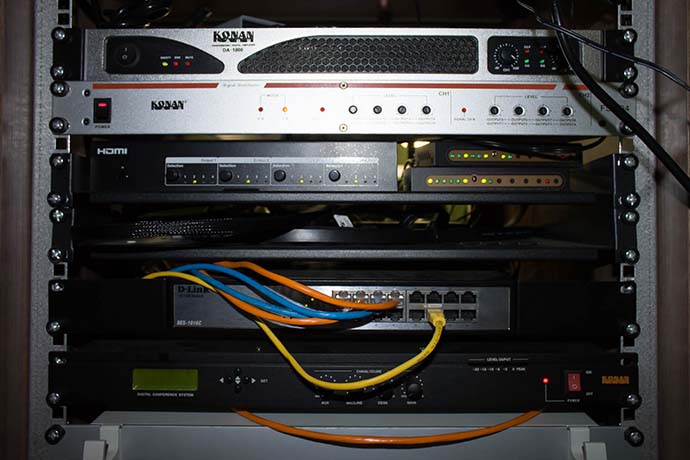

Удобство работы оператора - не роскошь, а насущная необходимость, поскольку любая ошибка оператора приводит к нештатным ситуациям в зале, полном людей и в присутствии первых лиц в президиуме. Поэтому сведение к минимуму операций управления и концентрация их на одном экране в интуитивно-понятной форме позволяет на порядок снизить вероятность того, что что-то пойдёт не так. Разумеется, существует незначительная вероятность того, что что-то пойдёт не так с самой сенсорной панелью, но, во-первых, все основные функции продублированы на передних панелях аппаратуры в столе оператора, во-вторых - нынешняя техника, даже если это не сверхдорогие панели AMX/Crestron, а планшетный компьютер среднего класса под управлением Windows, обладает таким запасом надёжности, что вероятность её внезапного отказа существенно ниже, чем вероятность, например, внезапного отключения электроэнергии.
