Просветный экран переменной прозрачности в арсенале Задара

Исходные данные

Реализация проекта

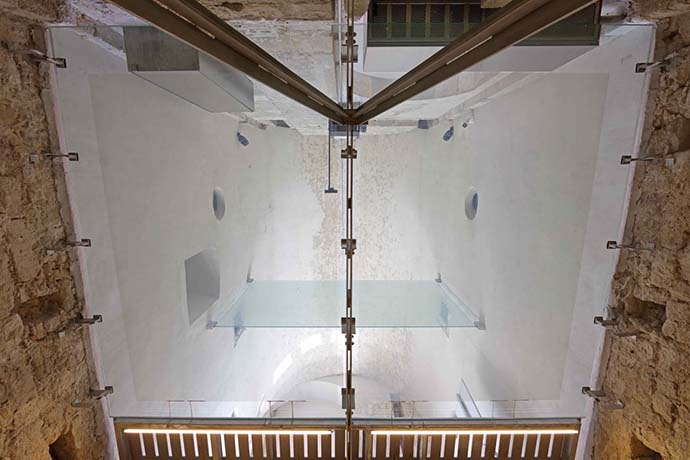

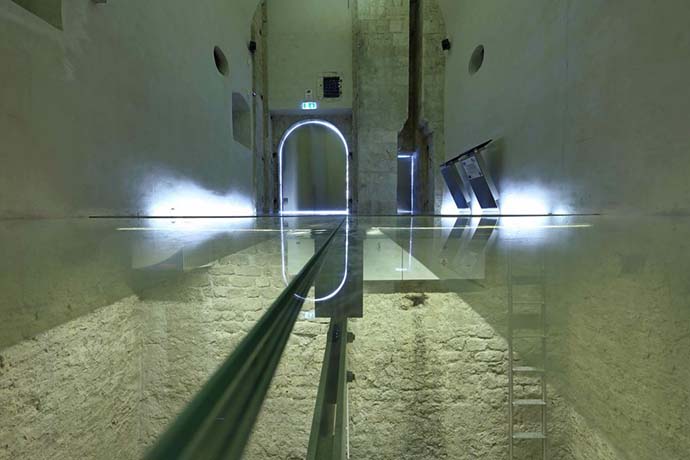

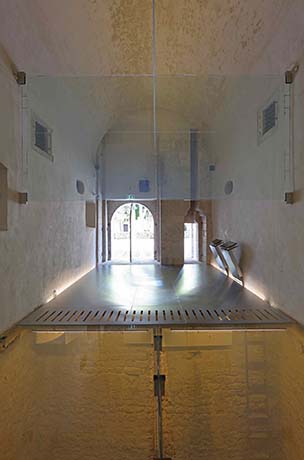

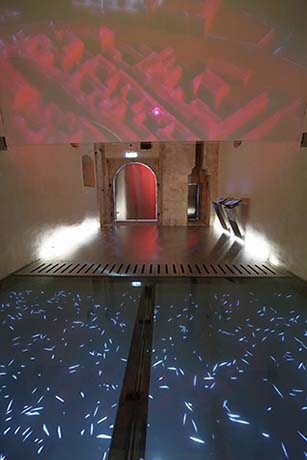

Уникальность реализованного проекта состоит в том, что центральное место инсталляции занимают два просветных экрана с регулируемой прозрачностью. Когда посетители заходят в арсенал, они видят через них внутреннее пространство, но стоит сработать датчикам движения, как в помещении выключается свет и начинает работать проектор. Первый экран, размещенный между двумя стенами, имеет габариты 460 x 240 см, покрыт специальной фольгой Pro Display, помогающей регулировать прозрачность, и засвечивается сзади проектором Panasonic PT-RZ970, контент на который поступает от медиаплеера Spinetix HMP300.

Второй участвующий в инсталляции экран имеет габариты 400 х 300 см, установлен на полу, также использует связку из Panasonic PT-RZ970 и Spinetix HMP300, но является интерактивным. Для детектирования действий посетителей и установки взаимодействия с контентом используется система отслеживания движений Microsoft v2 Kinect. Кроме этого, в арсенале установлены датчики движения Bosch PIR, подведенные к системе управления AMX, отвечающей за включение и выключение света.

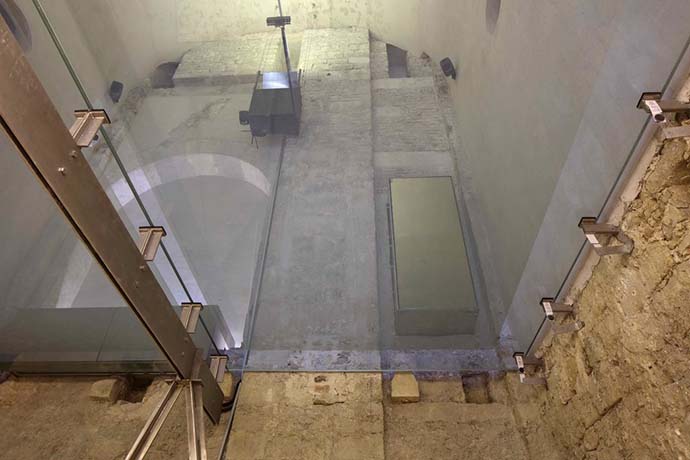

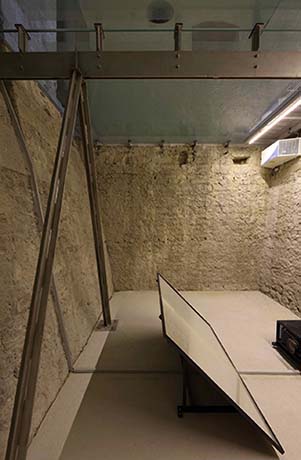

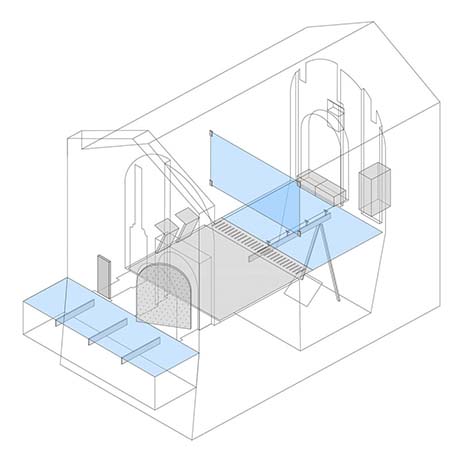

Из-за ограничений, наложенных органами охраны памятников, оборудование должно было быть установлено без сверления отверстий и применения любого другого монтажа, способного нанести вред зданию. По этой причине проекторы для засветки экранов используют систему зеркал, а напольный размещен в подвале.

Система полностью автономна и начинает работать с включением питания в помещении. По умолчанию, до срабатывания датчиков, инсталляция неактивна. Когда же в зал заходят посетители, система активизируется, выключает свет, демонстрирует на экранах ролики, а затем включает его обратно и вновь делает экраны прозрачными.

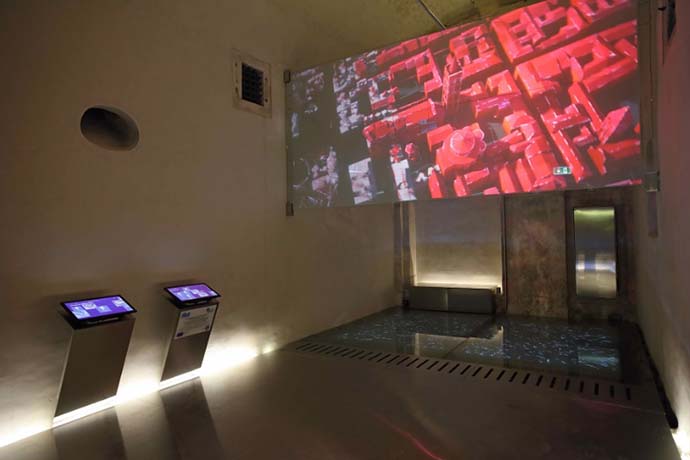

Для воспроизведения звука AVC Group задействовала студийные мониторы Genelec 8010, синхронизированные с настенным экраном, и комплект из мониторов Genelec 8020 и сабвуфера 7050, синхронизированные с напольным экраном. Вся конфигурация контролируется системой AMX на базе интегрированного контроллера NX-1200 NetLinx NX с шлюзом DALI и релейным контроллером AXB-REL8 / 230. Дополняют инсталляцию две интерактивные панели Planar PCT2485 с интегрированными компьютерами Intel NUC.

Список использованного оборудования:

Аудио:

• Студийные мониторы Genelec 8010 и 8020;
• Сабвуфер Genelec 7050.

Видео:

• Проекторы Panasonic PT-RZ970;
• Сенорные панели Planar PCT2485;
• Медиаплееры Spinetix HMP300;
• HDMI-экстендеры Extron;
• USB 3.0-экстендеры Icron.

Управлениние:

• Контроллер AMX NX-100;
• Контроллер реле AXB-REL8/230;
• Кнопочная панель управления MET;
• Датчики движения Bosch;
• Контроллер Microsoft Kinect v2;
• Компьютеры Intel NUC;
• Планшет Apple iPad.

Отзыв интегратора

Комментирует проделанную работу главный исполнительный директор AVC Group, Эдин Карамемедович:

Первоначально арсенал представлял собой полуразрушенный археологический объект. Он был отремонтирован, перестроен, а затем отдан нам для установки современных мультимедийных систем, способных сделать из него увлекательную инсталляцию. Управление созданной системой может осуществляться как непосредственно, так и удаленно, при этом все основные процессы автоматизированы. Достаточно просто включить инсталляцию утром и выключить вечером. Все остальное будет происходить само, не требуя участия в процессе оператора
