Система многоканальной записи для видеофиксации хоккейных голов

Исходные данные

Хоккей – один из самых зрелищных, динамичных и, вместе с тем, один из самых сложных для судейства видов спорта. Каждая игра проходит на высоком темпе - только скорость шайбы может достигать до 200 км/час! - и с большим количеством силовых приемов, поэтому судьи не всегда могут отследить нарушения в режиме реального времени.

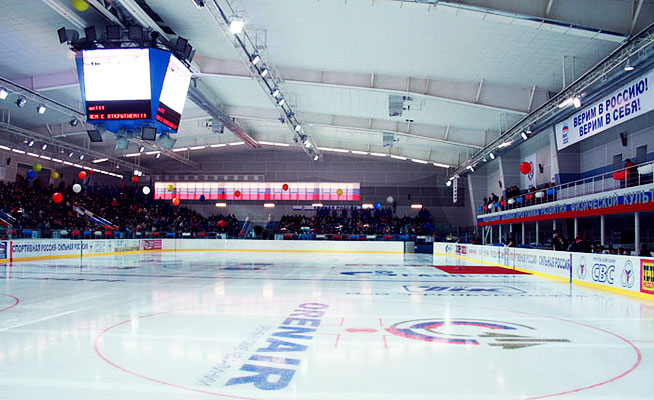

Компания D2 спроектировал и внедрила в Ледовую арену города Липецк систему многоканальной записи, предназначенную для видеофиксации голов и спорных моментов при проведении профессиональных хоккейных матчей.

Реализация проекта

Система создана на базе поворотных скоростных купольных видеокамер Sony. Для управления видеорегистраторами и видеокамерами была использована сетевая клавиатура Sony. Для оперативного просмотра спорных моментов во время хоккейных матчей и видеофиксации голов, в состав системы внедрен программно-аппаратный комплекс «Форвард Рефери».

Запись матчей происходит одновременно с 8 до 10 камер высокого разрешения. Система позволяет просматривать повторы в режиме покадрового просмотра. Для видеофиксации голов в высочайшем качестве с максимальной частотой 120 кадров/ секунду при съемке FullHD видео, в воротах установлены экшн-камеры GoPro HERO Black Edition, максимальное разрешение видеосъемки 3840x2160 (UHD 4K). Для установки камер в ворота был спроектирован специальный противоударный бокс, способный выдержать прямое попадание шайбы без вреда для камер.

Для аудиофиксации происходящих событий непосредственно на льду во время матча, в воротах установлены конденсаторные всенаправленные микрофоны BEYERDYNAMIC, c переключателем чувствительности и обрезным фильтром.

В судейской зоне было оборудовано место для судьи видеоповторов. Вся коммутация построена на базе волоконно-оптических линий, коммутационного оборудования и приемо-передающих устройств Extron. Система управления – Crestron.

Отдельно оборудована комментаторская будка, для удобства работы которых предусмотрена контрольная панель видео-отображения и головные гарнитуры BEYERDYNAMIC серии DT с наушниками и динамическим микрофоном.

Просмотр событий происходит без остановки записи игры. По результатам игры можно сформировать видеоотчет по спорным моментам. «Форвард Рефери» удовлетворяет требованиям технического регламента КХЛ и может применяться на официальных матчах КХЛ.
