Система озвучивания Symetrix в «Смоленском пассаже»

«Смоленский пассаж» – современный торгово-деловой комплекс, расположенный в центре Москвы. В торговой части пассажа силами специалистов «Брюллов Консалтинг» создана новая современная система художественного озвучивания (СХО) с высоким качеством звука, построенная на базе оборудования Symetrix. Она заменила предыдущую систему озвучивания, роль которой выполняла система пожарного оповещения.

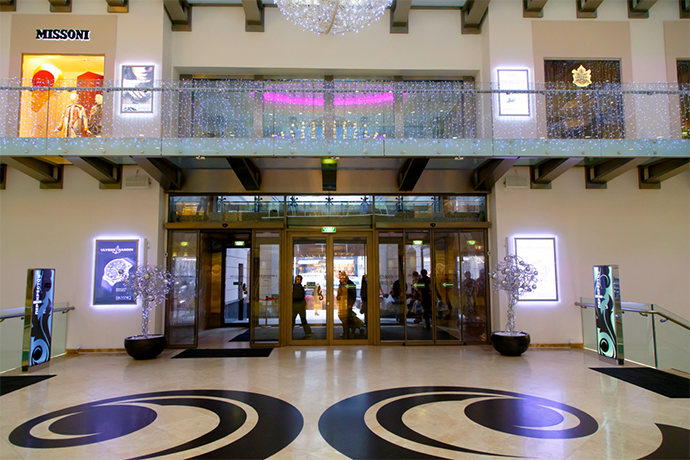

Архитектура этого проекта достаточно сложная: торговая зона «Смоленского пассажа» занимает четыре этажа с атриумом на входе и цоколем. Говорит Дмитрий Буюков, ведущий инженер «Брюллов Консалтинг»:

Каждый этаж поделен на свои звуковые зоны (от четырех до шестнадцати), и для возможности независимой регулировки уровней громкости в каждой из них, а также для назначения различного функционала требовалась разработка системы управления. Например, для комнаты матери и ребенка – только сообщения с микрофонных пультов администраторов комплекса. Возможно полное отключение звука в определенных зонах по желанию арендаторов, в случае проведения мероприятий возле арендуемых помещений

Все зоны логически разделены на группы в зависимости от их расположения: у входа, возле эскалаторов, зона туалетов. Для каждой из таких групп установлен потолочный микрофон, измеряющий уровень окружающего шума. При его изменении, в зависимости от загруженности центра, меняется и общий уровень громкости для этой группы зон.

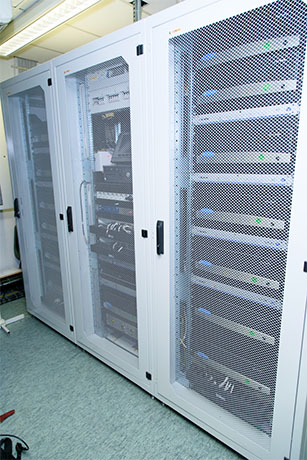

Центр системы выстроен на сложной сетевой конфигурации SymNet Networked Audio DSP: шести платформ с 4 входами и 12 выходами, пяти с 8 входами и 8 выходами, а также двух с 4 входами и 4 выходами. Дмитрий  Буюков разъясняет:

В системе использовались как микрофонные/линейные входы и выходы, так и логические входы для системы пожарного оповещения. Нам было необходимо установить качественное и надежное оборудование с определенными возможностями по настройке и управлению, это и определило наш выбор в пользу Symetrix

Здесь также задействованы 8-канальные усилители Crown с количеством каналов, соответствующим количеству зон. Система управления создана на базе контроллера и беспроводной сенсорной панели CUE для управления музыкальным сервером, выбором источников по этажам и регулировки уровня громкости в каждой зоне. Использован также 4-канальный управляемый музыкальный сервер, устройство «гонг», управляемое «сухими» контактами, а для определения количества и расположения акустических систем было выполнено акустическое моделирование в программе EASE.

Дмитрий Буюков рассказывает:

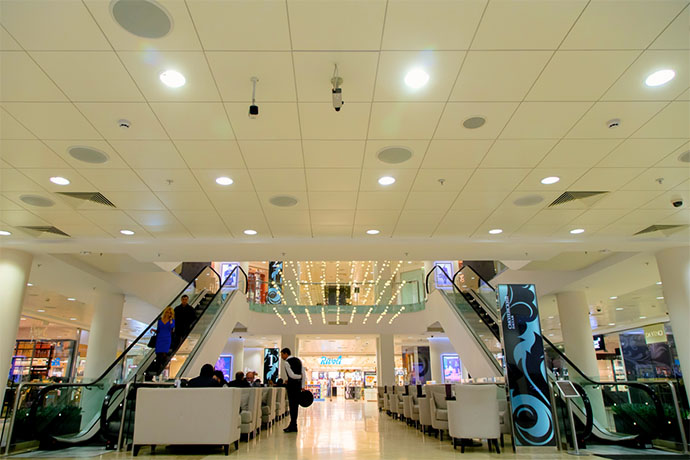

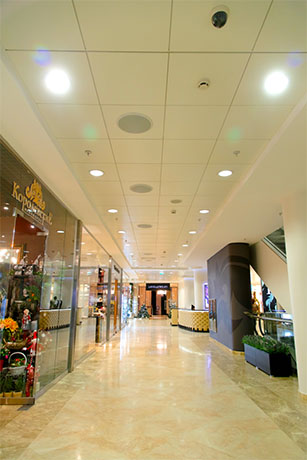

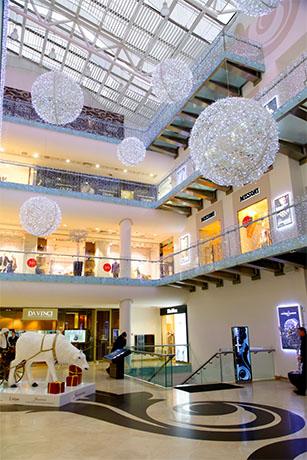

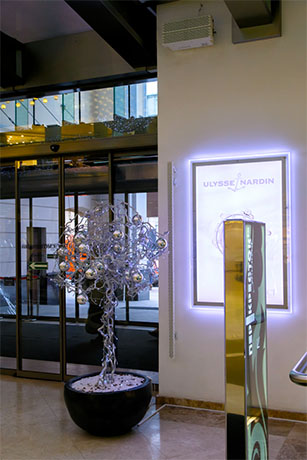

Возможности Symetrix очень пригодились для настройки звуковых задержек. В этом помещении из-за особенностей отделочных материалов, таких как мрамор и стекло, время реверберации оказалось достаточно велико. Поэтому нам пришлось расположить акустические системы довольно часто, чтобы минимизировать влияние отраженного звука на общую звуковую картину. Такое расположение динамиков также позволило добиться хороших результатов в отношении разборчивости речи. Нельзя было сбрасывать со счетов и зону атриума, благодаря которой все этажи оказываются акустически объединенными, ведь звук от входной группы влияет на звуковую картину всех этажей. Возможность доступа к интерфейсу по сети Wi-Fi позволила нам произвести все эти настройки максимально быстро и удобно: достаточно было просто встать у перил с ноутбуком и скорректировать значения задержек

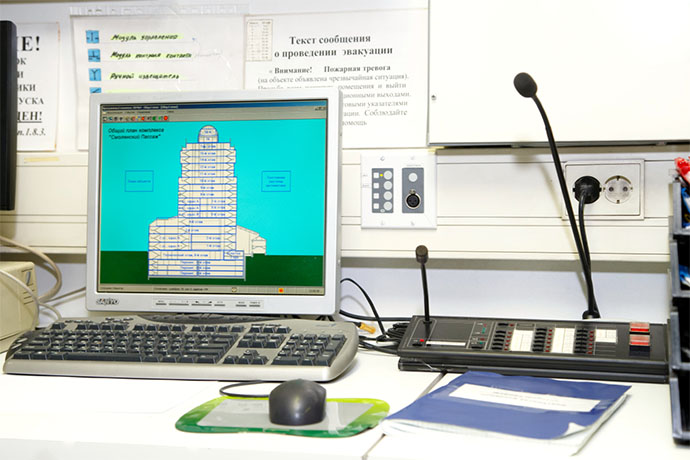

В торговом комплексе предусмотрено два места для администраторов, каждое оборудовано микрофонными пультами – один администратор на входе в пассаж (в его функционал входят сообщения для посетителей ТК) и дежурный администратор для экстренных сообщений. Администратор на входе может выбрать этаж для адресного сообщения или все этажи сразу. Дежурный администратор может выбрать только все этажи сразу.

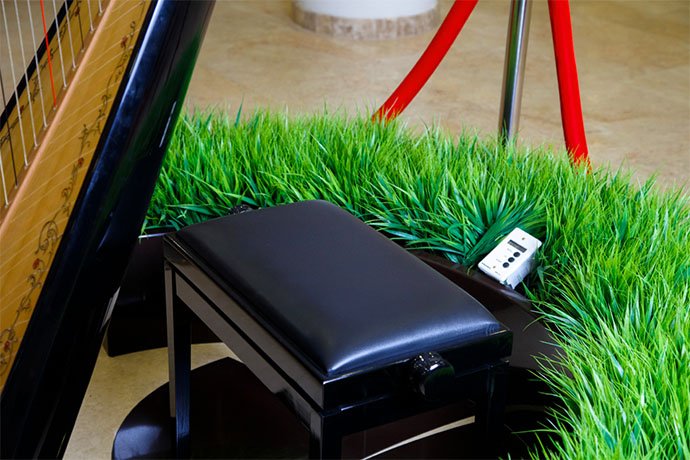

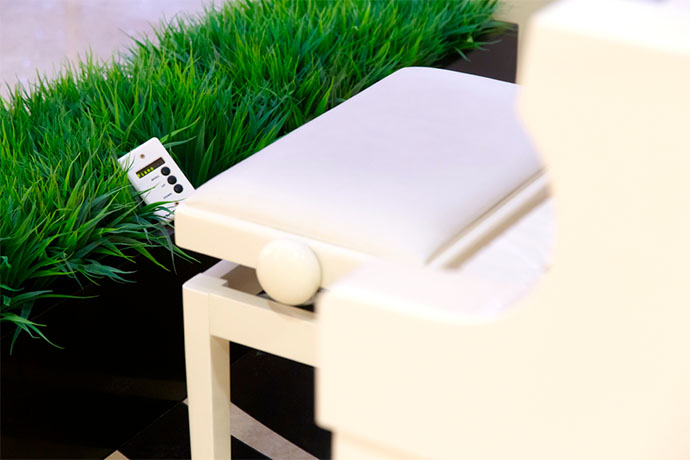

В системе предусмотрена возможность выбора одного из четырех музыкальных источников для каждого этажа; предусмотрено также несколько дополнительных входов для расширения системы и входы с приоритетом для сервера рекламных сообщений. Кроме этих источников на первом этаже установлен подиум для арфы, подзвученный двумя инструментальными микрофонами); на третьем этаже установлен подиум для акустического рояля с дополнительной функцией воспроизведения (функция, при которой рояль сам воспроизводит произведения, считывая данные с компакт-диска), подзвученный двумя специализированными микрофонами. Кроме того ,предусмотрен комплект оборудования для live-выступлений с роялем. Возле каждого подиума установлена панель ARC-2e для того, чтобы исполнители могли самостоятельно переключить систему в режим «Piano/Band» или «Harp».

В программе SymNet Composer был разработан не только конфигурационный файл, но и интерфейс для администратора системы. Дмитрий Буюков уточняет:

Мы предоставили заказчику возможность выбора между двумя интерфейсами: в виде стандартного микшера или в виде планов этажей. Самое сложное было построить логическую схему работы панелей администраторов. Схема оказалась довольно сложной – необходимо было продумать логику, отрабатываемую системой при нажатии на ту или иную кнопку. Например, при попытке сделать сообщение с панели администратора у входной группы, нужно было проверять, не активна ли панель дежурного администратора (ведь у него – приоритет), подсветить индикаторы выбранных этажей, при включении микрофона скоммутировать микрофонный сигнал на соответствующие этажи, запустить «гонг» с записанной мелодией и после выключения микрофона перевести систему в предыдущее состояние. Если панель дежурного администратора активна, то на панели администратора у входа загорается красный индикатор и блокируется кнопка включения микрофона. Отладка этих процессов заняла две ночи. В этом, кстати, заключалась еще одна особенность работы над проектом – работы велись исключительно в ночное время
