Система подъема видеокуба с компьютерным управлением КРК «Уралец»

Исходные данные

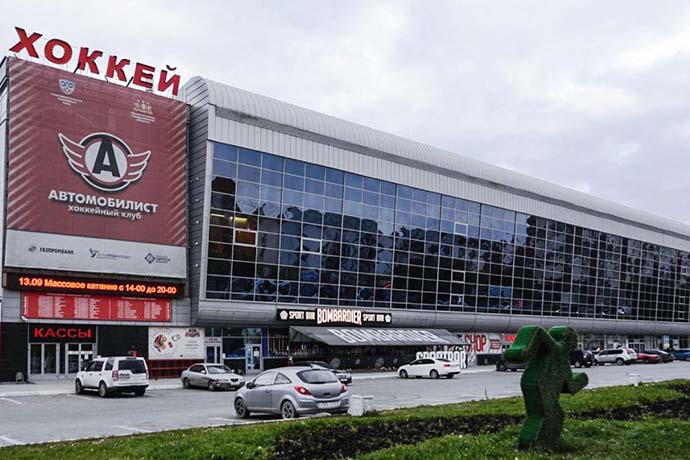

Крупнейшая в Свердловской области ледовая арена «Уралец», помимо проведения спортивных мероприятий, является одной из главных концертных площадок Екатеринбурга. Техническое оснащение объекта не раз модернизировалось, в результате последнего, проведенного в этом году, на арене для конструкции видеокуба появилась новая современная система подъема с компьютерным управлением, установленная специалистами компаний «Имлайт» и «Синсаунд-Технолоджи».

Реализация проекта

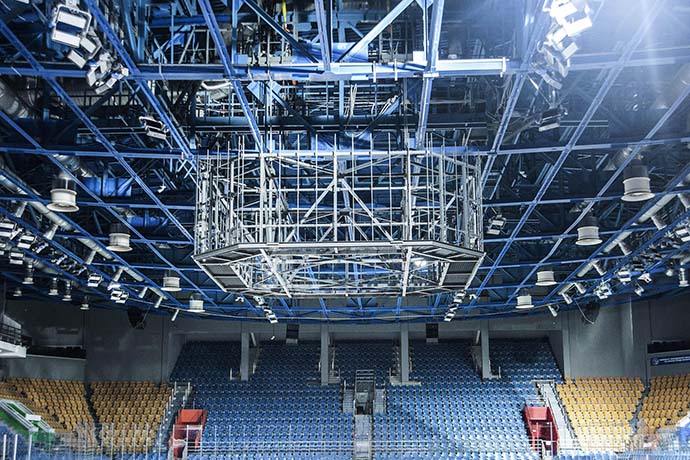

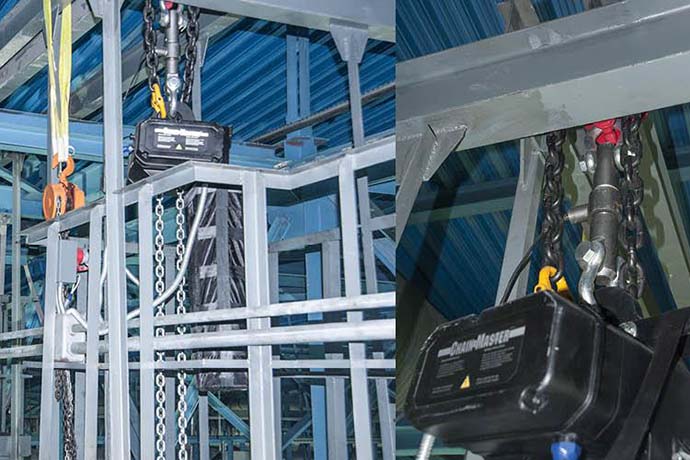

Проект системы подъема верхней механики был реализован на на четырех лебедках Chain Master (BGV D8 Plus). Цеповые лебедки закреплены при помощи захватов на балки, находящиеся в фермовом пространстве, а цепь лебедок крепится за конструкцию куба, которую она и поднимает. Класс безопасности лебедок D8+. Максимальная грузоподъемность системы – 10 тонн.

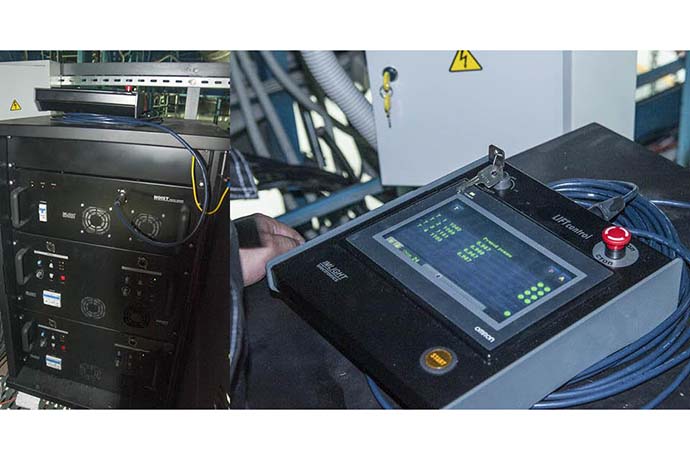

Благодаря компьютерной системе управления цеповыми лебедками Lift Control ТМ IMLIGHT оператор может изменять скорость подъема, задавать высотные отметки, синхронизировать движение лебедок, а также получать данные по весовой нагрузке. Система контролирует выход оборудования из зоны безопасной работы, осуществляя аварийную остановку. Силовая часть и сервер выполнены в виде рэковых блоков, пульт – мобильный, переносной. Все оборудование строится на базе серийно выпускаемых компонентов автоматизации, что позволяет в случае отказа значительно упростить их замену.

Отзыв интегратора

Комментирует проделанную работу ведущий инженер компании «Имлайт» Максим Кузякин:

Комплекс построен на базе стандартной серийной системы компьютерного управления ТМ IMLIGHT. Поскольку управление подъемом видеокуба подразумевает выполнение оператором одних и тех же операций – задание отметки и скорости, включение синхронизации – гибкость и вариативность способов задания движения не требуется. Для КРК «Уралец» было создано индивидуальное программное обеспечение, чтобы облегчить работу оператора и свести к минимуму вероятность ошибочных действий. Проектному отделу компании «Имлайт» удалось создать простую, надежную и удобную систему управления, имеющую высокую точность позиционирования и синхронизации, при этом сохранив преимущества стандартной системы – возможность расширения при минимуме затрат
