Система раздельного звукоусиления в Московском Театре мюзикла

Исходные данные

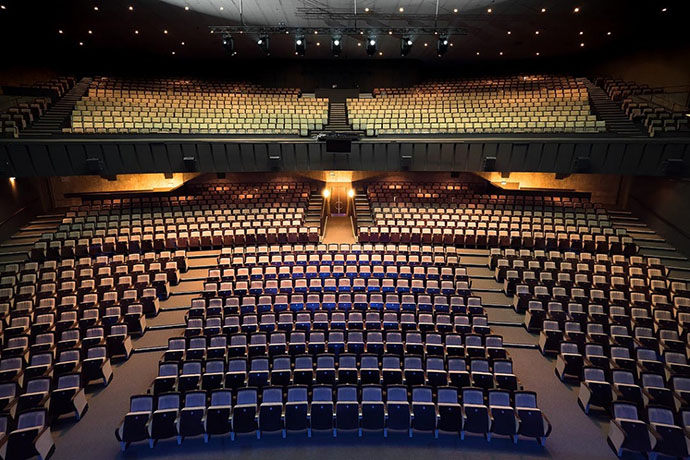

1 августа 2017 года Московский театр мюзикла, учрежденный шесть лет назад и работавший прежде на сцене ДК имени Горбунова, переехал в здание легендарного кинотеатра «Россия» на Пушкинскую площадь. Построенное в начале 60-х годов прошлого века здание театра признано памятником архитектуры, однако сам зал бывшего кинотеатра нельзя назвать театральным, он достаточно большой для классического театра – на 1662 места. Для  площадки была создана новая система звукоусиления, отвечающая нестандартным требованиям зала и особенному репертуару Театра мюзикла в целом.

Реализация проекта

Андрей Ахромеев из компании-интегратора Stage Audio говорит об особенностях звукоусиления для Театра мюзикла:

Основными требованиями, предъявляемыми к звуковым системам музыкального театра, являются музыкальность и динамический диапазон. Но огромное внимание уделяется и визуальной составляющей - система звукоусиления не должна отвлекать внимание зрителей. В данном же проекте самой сложной задачей стала интеграция системы звукоусиления в конструкцию здания: служба эксплуатации здания предъявила определенные требования  по весу оборудования, поскольку кроме системы звукоусиления необходимо было обновить и инсталлировать также декорации и световое оборудование

Главная идея такого разделения состоит в том, чтобы разгрузить системы по динамике, что дает возможность использовать источники меньшего размера и мощности. Таким образом, системы KARA по краям используются для усиления оркестра, а три массива KIVA предназначены для усиления вокала. Переход к новой системе и новому подходу к микшированию оказался не слишком сложным для звукорежиссеров театра и со своей стороны они отметили высочайшую степень разборчивости и детализации в системе.

Для того чтобы эта система работала, в том числе, с прицелом на внедрение в будущем более сложных технологий, каждый кластер должен обеспечивать максимально возможное покрытие. Ниже, на скриншоте из программы Soundvision представлено покрытие центрального кластера KIVAII. Здесь видно, что центральный кластер закрывает практически весь зал и это дает возможность очень легко локализовать принципалов (основных героев) по центру для большинства зрительских мест.

Ниже, на скриншоте слева показано покрытие боковых систем KIVAII, которые используется для хоров, а также для локализации принципалов. А на правом скриншоте можно увидеть зону покрытия системы KARA (самые крайние системы), которая обеспечивает музыкальную составляющую.

KIVAII для хоров

KARA для оркестра

Акустический проект, безусловно, начинается с моделирования. Таким образом мы стараемся предусмотреть все возможные проблемы, запланировать какие-либо дополнительные вводные до начала монтажа и настройки. Мы моделируем проект в программе Soundvision, поскольку работаем с оборудованием L-Acoustics

Моделирование в Soundvision помогло оптимизировать звуковые тени и не потерять звуковое покрытие. На рисунке ниже синие прямоугольники имитируют световые приборы, размещенные перед кластерами KIVA. В этом зале световую ферму можно было повесить только на этом месте, перед системами L-Acoustics.

Сама по себе ферма не представляет никакой проблемы для системы, но объемные световые приборы, размещенные в этом месте, обеспечивают так называемые "звуковые тени". Моделирование в Soundvision позволило показать, в каком месте и на какой высоте можно разместить световые приборы, чтобы не потерять звуковое покрытие. В результате звуковая тень, созданная от светового прибора для центрального кластера, образовалась строго на уровне центрального входа в зал, где нет зрительских мест.

Еще одна проблема, с которой мы столкнулись, это механика сцены. Служба эксплуатации зала очень сильно ограничивала нас по весу. Специалисты, которые работали до нас в этом зале, увидев фотографии с нашей системой, мягко говоря, удивились тому, что это вообще можно было повесить там. Мы смогли прорваться сквозь все ограничения, подвесив все системы звукоусиления на одну ферму и распределив, тем самым, нагрузку на несколько точек. В этом нам снова очень сильно помог Soundvision, он помог смоделировать нагрузки на ферму. Полученные данные были нанесены на чертежи фермы и переданы компании, которая обеспечивала риггинг. Благодаря этому взаимодействию и расчетам мы выполнили требования по весу
