Ситуационный центр губернатора Новгородской области

Цель проекта

Повышение эффективности управления областью с помощью современных информационно-коммуникационных и аудиовизуальных технологий.

Техническое решение

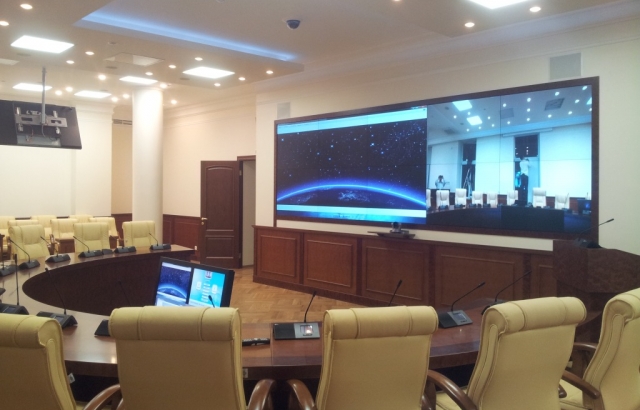

Центральной частью ситуационного центра (СЦ) стала система отображения информации коллективного пользования (СОИ КП) высокой информационной емкости. СОИ КП представляет собой графическую стену, состоящую из модулей обратной проекции Mitsubishi Electric, диагональю 50” и базовым разрешением 1024х768 пикселей. Графическая стена состоит из 10 кубов в конфигурации 5х2. Общий размер экрана графической стены – 5080х1524 мм; суммарное разрешение – 5120х1536 пикселей. Управление СОИ КП осуществляется с помощью графического контроллера. Управление сценариями вывода информации осуществляется с помощью программного комплекса ВИРД.

Дополнительными средствами отображения в зале СЦ являются 3 LCD-монитора Flame, диагональю 55”, разрешением 1920 х 1080 каждый. Два дисплея установлены на потолочные крепления в боковых зонах зала, и один – в центральной зоне, на напольном креплении, напротив места председателя. Каждый дисплей может одновременного транслировать изображение с четырех дискретных источников.

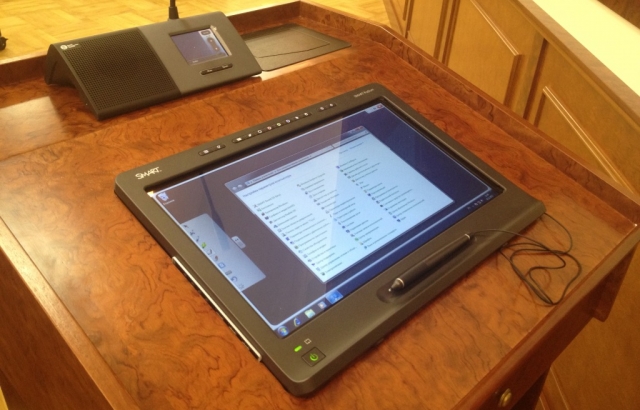

В зале СЦ установлена трибуна докладчика, оборудованная микрофоном, интерактивным монитором и документ-камерой для демонстрации текстовых документов или трехмерных объектов. Документ-камера находится в выдвижном ящике трибуны.

Аналогичный интерактивный дисплей находится на рабочем месте председателя. Таким образом, председатель со своего рабочего места сможет вносить правки и замечания докладчику у трибуны.

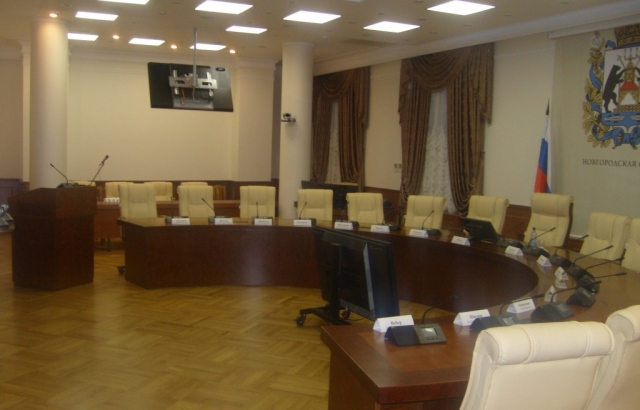

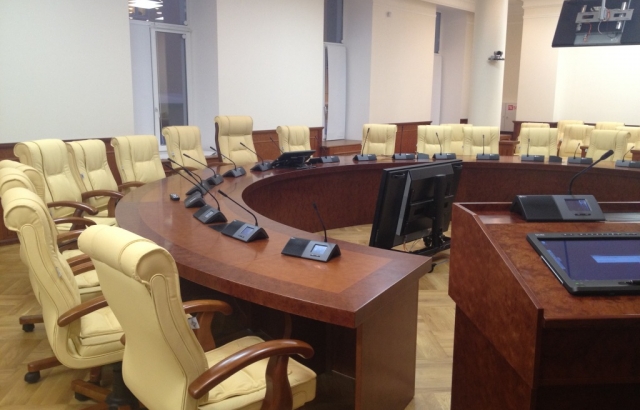

Стол в зале СЦ оснащен конгресс-системой, рассчитанной на работу 16 делегатов, и председателя. Конгресс-микрофон делегата также установлен на трибуне докладчика. Современная конгресс-система позволяет делегатам принимать участие в голосовании, регистрироваться при помощи чип-карт.

Рядом с основным залом СЦ располагаются кабинеты оператора и аналитиков.

В кабинете оператора в качестве основного дублирующего средства отображения используется составной дисплей из 10 тонкошовных LCD в конфигурации 5х2. Дисплей состоит из компактных LCD-модулей диагональю 15”. Составной дисплей повторяет конфигурацию графической стены, установленной в Главном зале СЦ. На входы модулей составного дублирующего дисплея подается тот же сигнал, что и на проекционные модули графической стены в СЦ.

Для наблюдения оператора за происходящим в ситуационном зале предусмотрена купольная камера технологического телевидения. На время проведения сеансов ЗВКС (закрытой видео-конференц-связи) камера и все оборудование зала, аппаратной и операторской принудительно отключаются системой управления.

Для мониторинга оператором источников графического сигнала, доступных к демонстрации, предусмотрен LCD диагональю 52" высокого разрешения повышенной яркости с тонкой рамкой (20 мм).

Дублирующая подсистема отображения в кабинете оператора управляется независимым многооконным процессором.

В кабинете аналитиков установлены автоматизированные рабочие места для обработки, анализа и подготовки информации. Видеосигнал с рабочих мест аналитиков может транслироваться на графический контроллер и отображаться на видеостене.

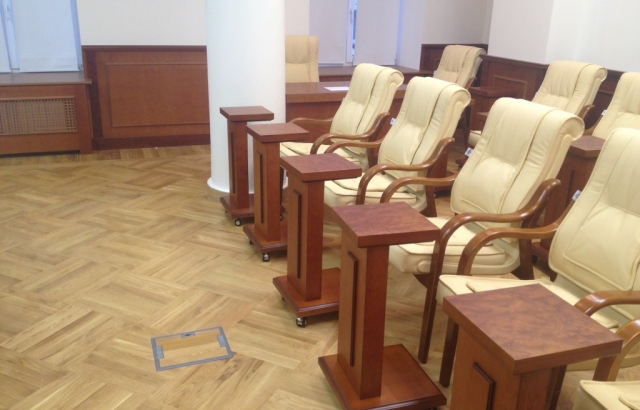

В главном зале СЦ, кабинетах оператора и аналитиков установлена специализированная мебель по проекту Polymedia.

В проекте использовано оборудование следующих производителей: Mitsubishi Electric, Crestron, Flame, Extron, DIS, LifeSize, WolfVision, Sony, Biamp, Opticis Epiphan, HP, RGB Spectrum, Smart Technologies, Sennheiser, Crown, JBL, TV-One, Kramer, Gefen, Bosch, GE, Elport.
