Современное решение для поселковой администрации

Задачи проекта:

• Установка коллективной системы отображения информации, обеспечивающей комфортный обзор и яркость изображения

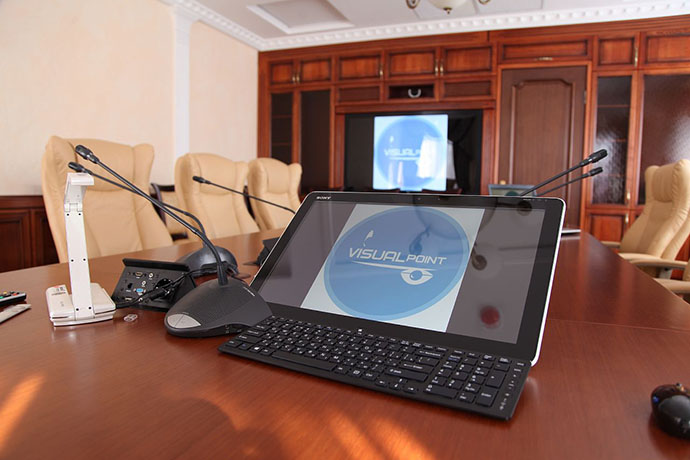

• Установка сенсорного моноблока для председателя
• Установка акустических систем для воспроизведения аудиоинформации. Раздельная регулировка громкости каждого из аудио-источников
• Установка системы аудиоконференц-связи на 5 участников. Председатель должен иметь кнопку приоритета на выступление. Возможность записи переговоров на цифровой носитель
• Установка системы видеоконференцсвязи с возможностью передачи изображения участников, а также контента
• Установка встраиваемых в стол лючков для возможности подключения гостевых устройств (интерфейсы HDMI, VGA, RJ-45 LAN, USB, 220 V)
• Установка точки доступа WI-FI для подключения гостевых устройств к сети интернет
• Возможность отображения информации на коллективном экране с мобильных устройств Apple, Android
• Установка документ-камеры для демонстрации изображения с бумажных носителей
• Возможность быстрого и удобного подключения FLASH-накопителя к встроенному в систему отображения медиа-проигрывателю
• Скрытая прокладка кабелей и установка коммутационного оборудования

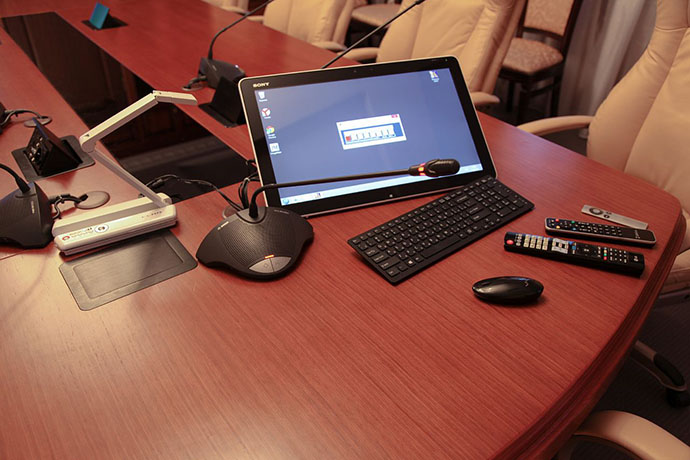

• Управление коммутационным оборудованием при помощи сенсорного моноблока председателя
• Выпуск проектной документации (план кабельных трасс, кабельный журнал, коммутационная схема)
• Обучение представителей заказчика

Для реализации поставленных задач было выбрано следующее оборудование:

• ЖК-дисплей диагональю 65 дюймов. Встроенный медиа-проигрыватель. - 1 шт.
• Система видеоконференцсвязи LifeSize Passport - 1 шт.
• Аудиоконференц-система BOSCH CCS на 5 участников - 1 шт.

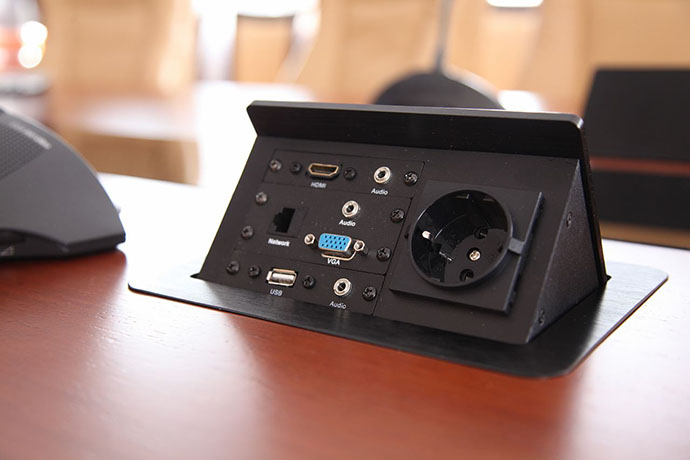

• Встраиваемый в стол модуль кабельный подключений (интерфейсы - HDMI, VGA, RJ-45 LAN, USB, 220 V.) - 5 шт.
• Документ-камера Elmo MO-1 - 1 шт.
• Медиа-плеер AppleTV.
• Усилитель Bose FreeSpace ZA 250-LZ - 1 шт.
• Акустическая система Bose® FreeSpace® DS 40SE - 1 шт.
• Аудио-микшер BEHRINGER - 1 шт.
• Беспроводной маршрутизатор роутер wifi LinkSys EA2700-EE - 1 шт.
• Коммутатор HP 1410-8G Switch, J9559A - 2 шт.
• HP USB Graphics Adapter (NL571AA) - 1 шт.

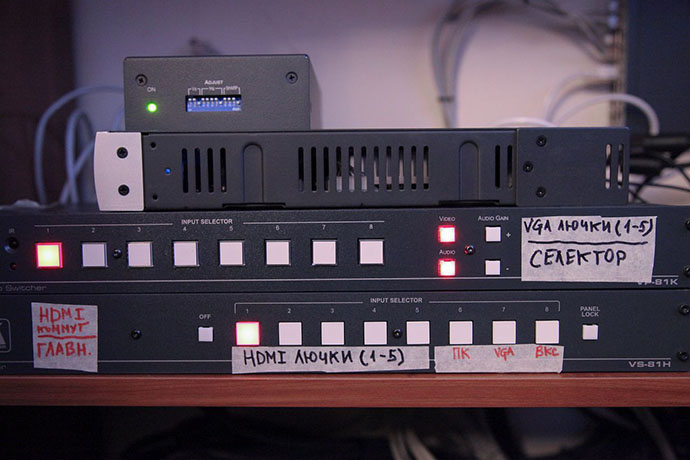

• Коммутатор VGA 8:1 Kramer VP-81K - 1 шт.
• Коммутатор HDMI 16:1 Kramer VS-81HDMI - 1 шт.
• Преобразователь VGA в DVI Kramer FC-31xl - 1 шт.
• Трансформатор изолирующий для несимметричных аналоговых стерео звуковых сигналов TR-11N2 - 3 шт.
• Набор коммутационных кабелей (HDMI, VGA, LAN, USB, 220 V).

Особенности:

• Не выявлено.

Реализация:

Реализация проекта началась с прокладки всех необходимых кабельных трасс. Было принято решение о проведении капитального ремонта, включающего замену пола, в существующем зале. Это позволило интеграторам без труда проложить все кабели, спрятав их в защитные трубы. Диаметр труб и способ установки рассчитан на возможность прокладки дополнительных кабелей после выполнения ремонта.

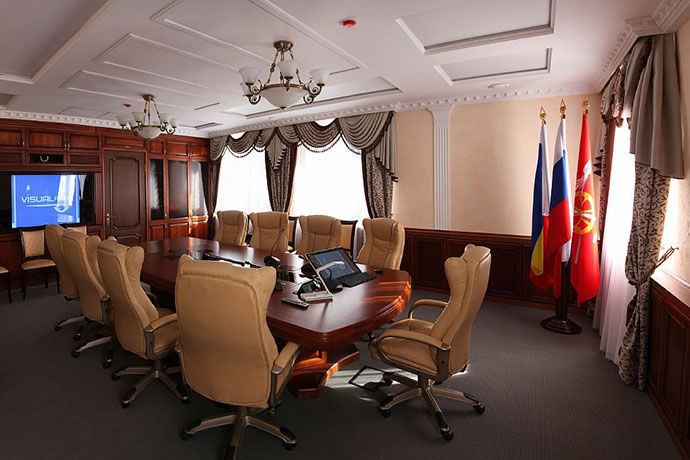

С окончанием строительных работ началась стадия сборки мебели. Мебельное решение было рассчитано и согласовано обеими сторонами для скрытой прокладки кабелей и приборов с возможностью их дальнейшего обслуживания. В столе были вырезаны технологические отверстия под коммутационные лючки. Стеновые мебельные решения были рассчитаны для установки системы отображения "заподлицо". Очень порадовало грамотное исполнение всех рекомендаций, данных инженерами. Акустическая система также была декоративно спрятана мебельным решением.

Далее было установлено и настроено всё имеющееся оборудование. После окончания всех работ никаких проблем при пуско-наладке. Переговорная была запущена в эксплуатацию, представители заказчика обучены. Управление ходом заседания полностью осуществляется с рабочего места председателя. Решение получилось максимально функциональным, а также декоративно оформленным. Оборудование эстетично вписалось в архитектурное оформление зала.
