Видеостена из 12 модулей для телестудии ГТРК «Кубань»

Исходные данные

Многочисленные информационно-аналитические телевизионные и радиопередачи производятся ежедневно и в значительной степени способствуют формированию общественного мнения. Важную роль в подготовке программы к эфиру играет оформление студии. Видеостена, состоящая из ТВ-панелей, дает возможность динамического обновления вида студии и позволяет, таким образом, оперативно менять тематику передачи.

Реализация проекта

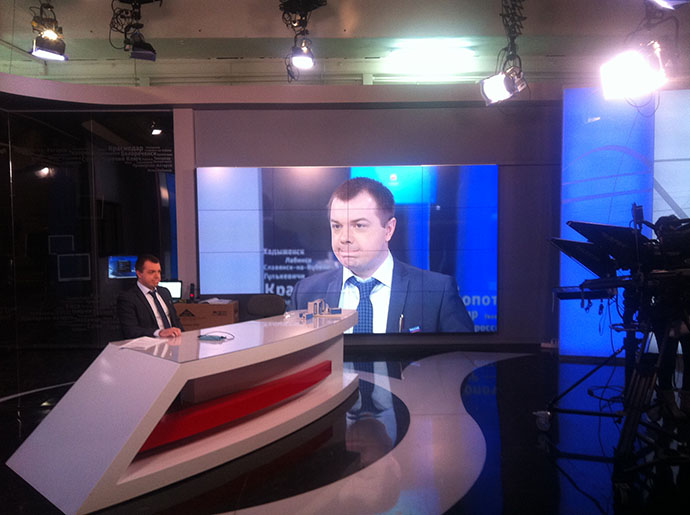

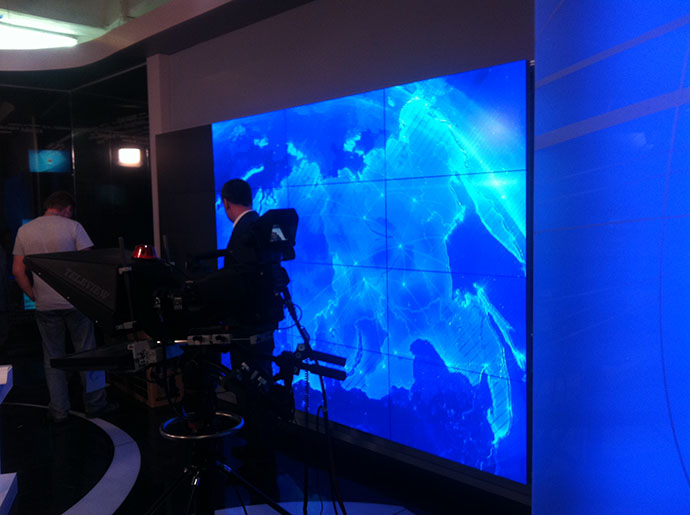

Для вывода информации на экран прямо во время эфира, инженерами Корпорации DNK была спроектирована и смонтирована видеостена Orion с поддержкой разрешения входного сигнала до 1080p. Видеостена состоит из двенадцати плазменных модулей, диагональ экрана каждой из которых составляет 106 см (42’’). Благодаря тонким рамам панелей Orion, видеостена выглядит как единый цифровой экран и гармонично смотрится в студии. Универсальные настенные крепления с возможностью сдвига вертикальных рядов модулей обеспечивают возможность «горячего» ремонта.

Центром установленной системы стал видеосервер с 12-ю видеовыходами, работающий под управлением операционной системы MS Windows. Комплект оборудования позволяет создавать и отображать полноразмерные видеосцены, состоящие из различных графических элементов, с разрешением FULL HD. Имеется возможность запуска проигрывания сцен в последовательном режиме по составленному плейлисту. Можно вручную в реальном времени запускать проигрывание только тех сцен, которые нужны в данный момент, что особенно необходимо в новостных программах. Данная система графического оформления телевизионной студии была запущена в эксплуатацию в сентябре 2015 года и в настоящее время успешно работает во всех информационно-аналитических программах ГТРК «Кубань».

Поставленное оборудование:

• Плазменный модуль Orion OPM-4260 -12шт.
• Универсальное настенное крепление Orion MainFrame 42 – 12 шт.
• Преобразователь сигнала RS232 (контроллер управления) Orion MFC – 1 шт.
• Преобразователь аналоговых сигналов в цифровые Orion DVI-converter – 1 шт.

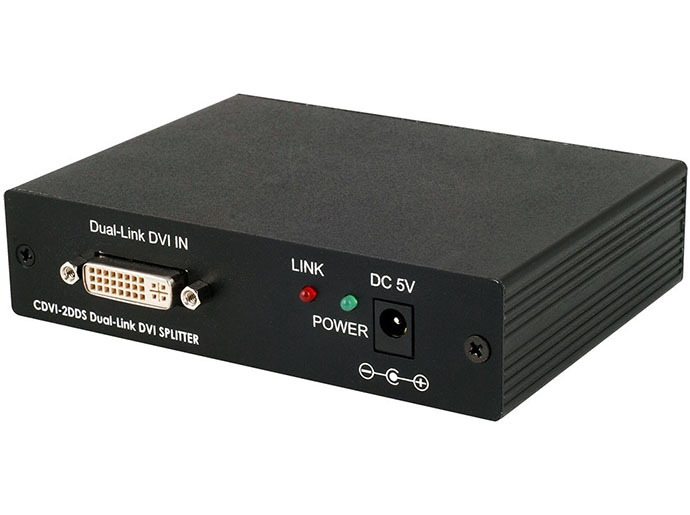

• Усилитель-распределитель 1:2 сигнала DVI Dual Link CYPRESS CDVI-2DDS – 1 шт.

Результат

Видеостена Orion, состоящая из двенадцати плазменных модулей 42’’ позволяет выводить всю необходимую информацию в соответствии с темой выпуска телевизионной программы, а также добавляет эфиру красочности и зрелищности.
